Model 2410
48-канальный цифровой интерфейс ввода‑вывода
Производитель:Sensoray Co., Inc.
- Описание
- Спецификация
- Информация для заказа
- Управление/мониторинг 48 цифровых сигналов через Ethernet
- Встроенные серверы HTTP и Telnet
- Совместим со стандартными релейными стойками
- Рабочая температура: -25...+85 °C

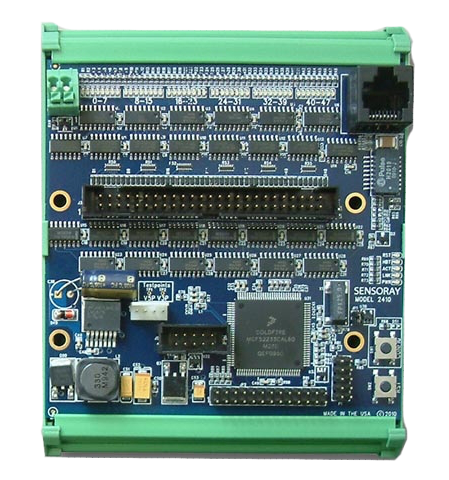

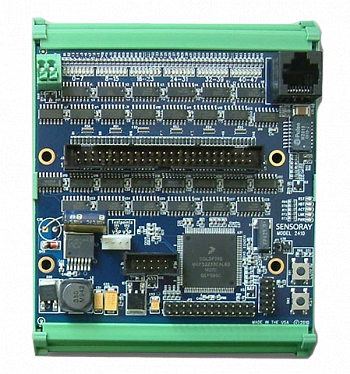

Model 2410 — это открытый бескорпусный модуль с 48 вводами-выводами общего назначения совместимыми с TTL/CMOS, и Ethernet 10/100 Мб/с. Он имеет современные функции обработки сигналов, что снижает нагрузку на основной компьютер в приложениях контроля и измерений.
Модуль осуществляет соединение при помощи встроенных веб- и telnet-серверов, используя telnet для приложений автоматизации и встроенный веб-интерфейс для конфигурирования, администрирования в ручном режиме и диагностики. Имеются подготовленные библиотеки программного интерфейса приложения для Linux и Windows, а также открытый исходный код (на языке С), что делает возможным использование собственных разработок.
Устройство имеет небольшие размеры, питается от одного источника 24 В постоянного тока, и может быть легко и быстро смонтировано на стандартную DIN-рейку. Оно подсоединяется напрямую к многим твердотельным релейным стойкам, а также имеет вспомогательный разъем питания 5 В постоянного тока для релейных стоек или другой небольшой нагрузки.
Функции цифрового ввода-вывода
Каждый канал цифрового ввода-вывода с открытым коллектором может работать в качестве ввода, вывода, или в режиме монтажное ИЛИ. На каждом канале имеются специальные функции такие как устранение дребезга контактов (реле), распознавание контура, и вывод ШИМ. Все каналы синхронизированы с одним источником 1 кГц чтобы гарантировать истинное состояние поведения устройства. Физическое состояние каждого канала отображается с помощью светодиодных индикаторов.
Программное устранение дребезга контактов может быть задействовано для любого входящего сигнала, с интервалом 1-255 мс. Также могут быть задействованы распознавание контура и фиксация и, при желании, асинхронные уведомления (например «прерывания») будут отправляться клиенту Ethernet при обнаружении таких событий. Каждый вывод имеет 24 мА для устройств с активным низким уровнем сигнала. Все каналы оборудованы нагрузочными резисторами.
Каждый канал может быть независимо сконфигурирован для работы в обычном режиме (управляться напрямую клиентами Ethernet) или в качестве генератора ШИМ с разрешением 1 мс.
Коммутация
Стандартный 50-контактный разъем используется для соединения модуля с релейными стойками или кастомизированными системами распределения сигналов.
Компания Sensoray также предлагает опциональную плату, Model 2410TA, которая может быть смонтирована поверх модуля чтобы расширить пространство для коммутации не изменяя размеров модуля. Подпружиненные контакты ускоряют процесс коммутации.
LabVIEW Demo
В дополнение к стандарному программному интерфейсу приложения, у Sensoray имеется приложение LabVIEW, демонстрирующее как работать с устройством.
Модуль осуществляет соединение при помощи встроенных веб- и telnet-серверов, используя telnet для приложений автоматизации и встроенный веб-интерфейс для конфигурирования, администрирования в ручном режиме и диагностики. Имеются подготовленные библиотеки программного интерфейса приложения для Linux и Windows, а также открытый исходный код (на языке С), что делает возможным использование собственных разработок.
Устройство имеет небольшие размеры, питается от одного источника 24 В постоянного тока, и может быть легко и быстро смонтировано на стандартную DIN-рейку. Оно подсоединяется напрямую к многим твердотельным релейным стойкам, а также имеет вспомогательный разъем питания 5 В постоянного тока для релейных стоек или другой небольшой нагрузки.
Функции цифрового ввода-вывода
Каждый канал цифрового ввода-вывода с открытым коллектором может работать в качестве ввода, вывода, или в режиме монтажное ИЛИ. На каждом канале имеются специальные функции такие как устранение дребезга контактов (реле), распознавание контура, и вывод ШИМ. Все каналы синхронизированы с одним источником 1 кГц чтобы гарантировать истинное состояние поведения устройства. Физическое состояние каждого канала отображается с помощью светодиодных индикаторов.
Программное устранение дребезга контактов может быть задействовано для любого входящего сигнала, с интервалом 1-255 мс. Также могут быть задействованы распознавание контура и фиксация и, при желании, асинхронные уведомления (например «прерывания») будут отправляться клиенту Ethernet при обнаружении таких событий. Каждый вывод имеет 24 мА для устройств с активным низким уровнем сигнала. Все каналы оборудованы нагрузочными резисторами.
Каждый канал может быть независимо сконфигурирован для работы в обычном режиме (управляться напрямую клиентами Ethernet) или в качестве генератора ШИМ с разрешением 1 мс.
Коммутация
Стандартный 50-контактный разъем используется для соединения модуля с релейными стойками или кастомизированными системами распределения сигналов.
Компания Sensoray также предлагает опциональную плату, Model 2410TA, которая может быть смонтирована поверх модуля чтобы расширить пространство для коммутации не изменяя размеров модуля. Подпружиненные контакты ускоряют процесс коммутации.
LabVIEW Demo
В дополнение к стандарному программному интерфейсу приложения, у Sensoray имеется приложение LabVIEW, демонстрирующее как работать с устройством.
| Технические характеристики | |
|
Цифровой ввод-вывод общего назначения | |
|---|---|
| Цифровой ввод | Тип: 5 В совместимый с TTL/CMOS
Напряжение питания (в состоянии "выключено"): +2,0...+5,25 В постоянного тока Напряжение питания (в состоянии "включено"): 0,0...+0,8 В постоянного тока Входное сопротивление: 10 кОм Частота дискретизации: 1 кГц Период устранения дребезга контактов: 0...255 мс, разрешение 1 мс |
| Цифровой вывод | Тип: активный низкий открытый коллектор с нагрузочным резистором 10 кОм к внутренним 5 В
Выходной ток (в состоянии "включено"): 24 мА максимально Разрешение ШИМ: 1 мс включение, 1 мс выключение (максимальная частота = 500 Гц) |
|
Коммутация | |
| Сеть | Физический уровень: 10BaseT, 100BaseTx Ethernet
Скорость передачи данных: 10/100 Мб/с, автоопределение Изоляция: 1500 В (среднеквадратичное значение) Протоколы: ARP, HTTP, ICMP, IPv4, TCP, Telnet Конфигурация: программирование через HTTP (статический ARP): IP-адрес, сетевая маска, шлюз |
| Сервер HTTP | Одновременные сессии: 1
Функции: состояние, конфигурация, мониторинг/управление вводом-выводом |
| Сервер TELNET | Одновременные сессии: 3
Время неактивности до выключения: 5 минут (по умолчанию, программируется через HTTP), программируется для каждой сессии |
|
Питание | |
| Блок питания | Напряжение питания: 24 В постоянного тока ±5% @90 мА (при выключенных цифровых выводах и отсутствии внешней нагрузки) |
| Дополнительный вывод питания | Напряжение: +5 В постоянного тока &plusn;5%, в зависимости от основного блока питания
Ток: 400 мА максимально |
|
Механические характеристики | |
| Размеры (Ш x В x Г) | 104,14 x 27 x 55,88 мм
Ш = общая ширина DIN-рейки Г = высота модуля от задней панели DIN-рейки; дополнительное пространство требуется для временной электропроводки |
| Сочетающиеся разъемы (не входят в комплект) | ETH: разъем RJ-45, AMP 554169 или эквивалент
Цифровой ввод-вывод: 50-контактный разъем, Tyco 1-1658621-0 или эквивалент Дополнительное питание: Molex 22-01-3047 со штырьковым выводом (4) 08-50-0114, или эквивалент |
|
Условия эксплуатации и хранения | |
| Рабочая температура | -25...+85 °C |
| Артикул | Описание |
| 2410 | Sensoray. Модуль ввода вывода 48 портов |
| 2410TA | Sensoray. Панель для подключения модуля ввода вывода |
