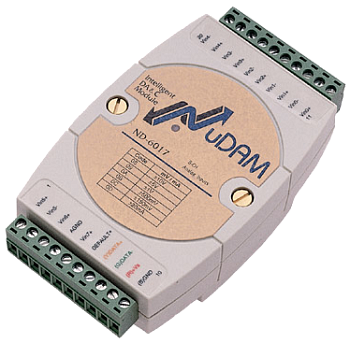

ND-6017
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Каналы: 6 дифференциальных и 2 несимметричных
- Тип ввода: мВ, В и мА
- Диапазон ввода: ± 150 мВ, ± 500 мВ, ± 1 В,± 5 В, ± 10 В
- Диапазон тока: ± 20 мА
Модули УСО NuDAM от Adlink формируют сеть сбора данных и систему управления.
До 256 модулей NuDAM могут управляться удаленно по любой сети RS-485 при помощи хост-компьютера, посредством одного последовательного интерфейса RS-232, обеспечивая передачу данных на расстоянии до 1200 метров от хост-компьютера.
Модуль базируется на многоточечной сети RS-485 и имеет индивидуальный идентификатор адреса. Таким образом, по стандартному интерфейсу RS-485 при помощи простых протоколов приема и передачи ASCII можно управлять всеми модулями NuDAM в сети RS-485.
Модули NuDAM обеспечивают непосредственный обмен данными с широким спектром датчиков, выполняют обработку сигнала, масштабирование, линеаризацию и преобразование, и могут принимать данные о температуре, давлении, потоке, напряжении, токе, а также множество цифровых типов сигнала.
| Технические характеристики | |
|
Интерфейс |
|
|---|---|
| Интерфейс | RS-485, 2 кабеля |
| Пропускная способность (б/с) | 1200, 2400, 4800, 9600, 19 200, 38 400, 57 600, 115 200 |
| Напряжение изоляции | 2500 В rms |
|
Аналоговый ввод |
|
| Тип ввода | Дифференциальный |
| Количество каналов | 8 |
| Разрешение | 16 бит |
| Частота дискретизации | 10 Гц |
| Единицы измерения | мВ, В, и мА |
| Диапазон напряжений | 5 программируемых уровней: ±10 В, ±5 В, ±1 В, ±500 мВ, ±150 мВ |
| Измерение тока | 0~20 мА (при помощи внешнего резистора 125∧) |
| Погрешность | ±0.1% |
|
Питание |
|
| Источник питания | От +10 до +30 В |
| Потребляемая мощность | 1,2 Вт |
| Артикул | Описание |
| ND‑6017 | 8-канальный модуль аналогового ввода |
