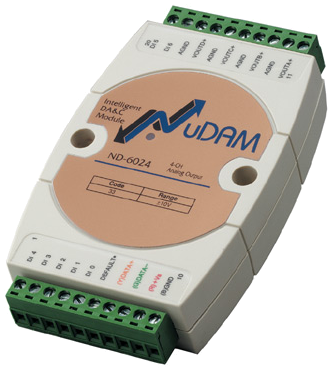

ND-6024
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Выходное напряжение: от -10 до 10 В
- 7 цифровых входов TTL
- Выходная изоляция: 5000 В rms
- Разрешение: 12 бит
Модули УСО NuDAM от Adlink формируют сеть сбора данных и систему управления.
До 256 модулей NuDAM могут управляться удаленно по любой сети RS-485 при помощи хост-компьютера, посредством одного последовательного интерфейса RS-232, обеспечивая передачу данных на расстоянии до 1200 метров от хост-компьютера.
Модуль базируется на многоточечной сети RS-485 и имеет индивидуальный идентификатор адреса. Таким образом, по стандартному интерфейсу RS-485 при помощи простых протоколов приема и передачи ASCII можно управлять всеми модулями NuDAM в сети RS-485.
Модули NuDAM обеспечивают непосредственный обмен данными с широким спектром датчиков, выполняют обработку сигнала, масштабирование, линеаризацию и преобразование, и могут принимать данные о температуре, давлении, потоке, напряжении, токе, а также множество цифровых типов сигнала.
| Технические характеристики | |
|
Интерфейс |
|
|---|---|
| Интерфейс | RS-485, 2 кабеля |
| Пропускная способность (б/с) | 1200, 2400, 4800, 9600, 19 200, 38 400, 57 600, 115 200 |
| Напряжение изоляции | 5000 В rms |
|
Аналоговый вывод |
|
| Количество каналов | 4 |
| Тип вывода | Дифференциальный |
|
Выходное напряжение: ±10 В |
|
| Разрешение | 12 бит |
| Погрешность | +/-0,02% от полного диапазона (максимально) |
|
Цифровой вход |
|
| Количество каналов | 7 |
| Уровень коммутации | TTL |
|
Питание |
|
| Источник питания | От +10 до +30 В |
| Потребляемая мощность | 1,848 Вт |
| Артикул | Описание |
| ND‑6024 | 4-канальный модуль аналогового вывода |
