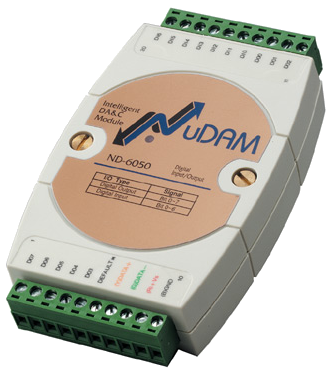

ND-6050
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Интерфейс: RS-485
- 7 цифровых входов TTL
- 8 цифровых выходов с открытым коллектором
- Программируемая полярность входа
Модули УСО NuDAM от Adlink формируют сеть сбора данных и систему управления.
До 256 модулей NuDAM могут управляться удаленно по любой сети RS-485 при помощи хост-компьютера, посредством одного последовательного интерфейса RS-232, обеспечивая передачу данных на расстоянии до 1200 метров от хост-компьютера.
Модуль базируется на многоточечной сети RS-485 и имеет индивидуальный идентификатор адреса. Таким образом, по стандартному интерфейсу RS-485 при помощи простых протоколов приема и передачи ASCII можно управлять всеми модулями NuDAM в сети RS-485.
Модули NuDAM обеспечивают непосредственный обмен данными с широким спектром датчиков, выполняют обработку сигнала, масштабирование, линеаризацию и преобразование, и могут принимать данные о температуре, давлении, потоке, напряжении, токе, а также множество цифровых типов сигнала.
| Технические характеристики | |
|
Интерфейс |
|
|---|---|
| Интерфейс | RS-485, 2 кабеля |
| Пропускная способность (б/с) | 1200, 2400, 4800, 9600, 19 200, 38 400, 57 600, 115 200 |
|
Цифровой вход |
|
| Количество каналов | 7 |
| Уровень коммутации | TTL |
| Нагрузочный резистор | 10 кОм |
| Максимальный ток | 0,5 мА |
|
Цифровой выход |
|
| Количество каналов | 8 |
| Характеристика выхода | Транзистор с открытым коллектором |
| Максимальная нагрузка по току | 50 мА |
| Максимальная рассеиваемая энергия | 300 мВт |
|
Сторожевой таймер |
|
| Встроенный сторожевой таймер | 150 мс |
| Порог сбоя питания | 4,65 В |
| Значение безопасности | 8 выходов |
| Программируемый сторожевой таймер | 100 мс ~ 25 500 с |
|
Питание |
|
| Источник питания | От +10 до +30 В |
| Потребляемая мощность | 0,336 Вт |
| Артикул | Описание |
| ND‑6050 | Модуль цифрового ввода-вывода |
