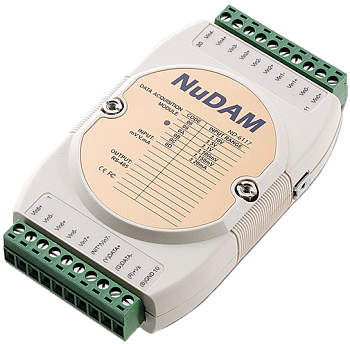

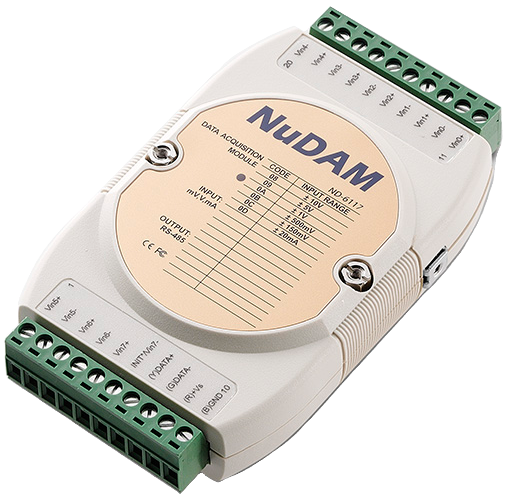

ND-6117
Модуль удаленного ввода-вывода протокола Modbus с 8 аналоговыми вводами RS-485
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 8 дифференциальных или 6 дифференциальных и 2 несимметричных ввода
- Частота дискретизации: 60 Гц (12-бит) / 10 Гц (16-бит)
- Напряжение изоляции: 3 кВ
- Рабочая температура: от -10 до +70 °C
Модули NuDAM обеспечивают непосредственную коммуникацию с широким спектром датчиков, выполняют преобразование сигнала, масштабирование, линеаризацию и конверсию.
Модули могут принимать значения температуры, давления, потока, напряжения, тока, и работают с различными форматами цифровых данных, широко применяемых в структуре Интернета Вещей и других промышленных приложениях, таких как различные системы мониторинга и контроль производственных процессов.
Новые модули ND-6117, ND-6124, ND-6150, и ND-6160 используют лучший протокол удаленной передачи данных Modbus/RTU, что в полной мере удовлетворяет требованиям пользователей.
| Технические характеристики | |
|
Аналоговый ввод |
|
|---|---|
| Каналы |
8 дифференциальных или 6 дифференциальных и 2 несимметричных |
| Разрешение | 16/12-бит |
| Частота дискретизации (устанавливается программно) |
60 Гц (12-бит) 10 Гц (16-бит) |
| Входное напряжение | ±150/500 мВ, ±1/5/20 В |
| Входной ток | ±20 мА |
|
Последовательный ввод-вывод |
|
| Интерфейс | 2-проводной RS-485 |
| Коммуникационные протокол | Modbus RTU и ASCII |
| Пропускная способность | 1200 - 115200 б/с |
| Контроль потока данных | Есть |
| Контроль четности | Even, Odd, None |
| Биты данных | 8 бит |
| Стоповые биты | 1 или 2 бита |
|
Общие характеристики |
|
| Напряжение питания | +10~+30 В постоянного тока (с защитой от обратной полярности) |
| Энергопотребление |
ND-6017: 0,8 Вт ND-6124: 3 Вт ND-6150: 1,5 Вт ND-6160: 1,8 Вт |
| Напряжение изоляции | 3000 В постоянного тока |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От -10 до +70 °C |
| Сертификация | CE/FCC |
| Артикул | Описание |
| ND‑6117 | Модуль удаленного ввода-вывода протокола Modbus с 8 аналоговыми вводами RS-485 |
