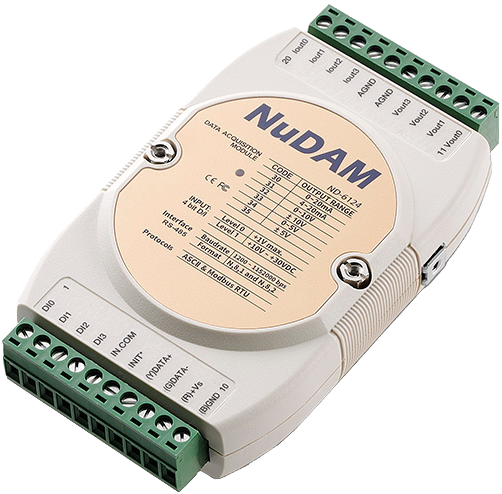

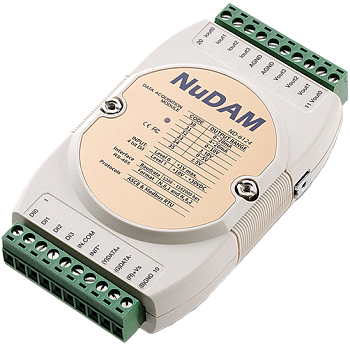

ND-6124
Модуль удаленного ввода-вывода протокола Modbus с 4 аналоговыми выводами и 4 цифровыми вводами
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 14-битное разрешение аналогового вывода
- 4 изолированных цифровых ввода
- Напряжение изоляции: 3 кВ
- Рабочая температура: от -10 до +70 °C
Модули NuDAM обеспечивают непосредственную коммуникацию с широким спектром датчиков, выполняют преобразование сигнала, масштабирование, линеаризацию и конверсию.
Модули могут принимать значения температуры, давления, потока, напряжения, тока, и работают с различными форматами цифровых данных, широко применяемых в структуре Интернета Вещей и других промышленных приложениях, таких как различные системы мониторинга и контроль производственных процессов.
Новые модули ND-6117, ND-6124, ND-6150, и ND-6160 используют лучший протокол удаленной передачи данных Modbus/RTU, что в полной мере удовлетворяет требованиям пользователей.
| Технические характеристики | |
|
Аналоговый вывод |
|
|---|---|
| Каналы | 4 |
| Разрешение | 14 бит |
| Входное напряжение | 0–5 В, ±5 В, 0–10 В, ±10 В |
| Входной ток | 0–20 мА |
| Погрешность напряжения | ±0,02% от полного диапазона |
| Погрешность тока | ±0,1% от полного диапазона |
|
Цифровой ввод |
|
| Каналы | 4 изолированных канала с общим источником |
| Контакт, пропускающий ток |
Низкое напряжение (0): до 1 В Высокое напряжение (1): 10-30 В |
| Напряжение изоляции входа | 3750 В rms |
|
Последовательный ввод-вывод |
|
| Интерфейс | 2-проводной RS-485 |
| Коммуникационные протокол | Modbus RTU и ASCII |
| Пропускная способность | 1200 - 115200 б/с |
| Контроль потока данных | Есть |
| Контроль четности | Even, Odd, None |
| Биты данных | 8 бит |
| Стоповые биты | 1 или 2 бита |
|
Общие характеристики |
|
| Напряжение питания | +10~+30 В постоянного тока (с защитой от обратной полярности) |
| Энергопотребление |
ND-6017: 0,8 Вт ND-6124: 3 Вт ND-6150: 1,5 Вт ND-6160: 1,8 Вт |
| Напряжение изоляции | 3000 В постоянного тока |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От -10 до +70 °C |
| Сертификация | CE/FCC |
| Артикул | Описание |
| ND‑6124 | Модуль удаленного ввода-вывода протокола Modbus с 4 аналоговыми выводами и 4 цифровыми вводами |
