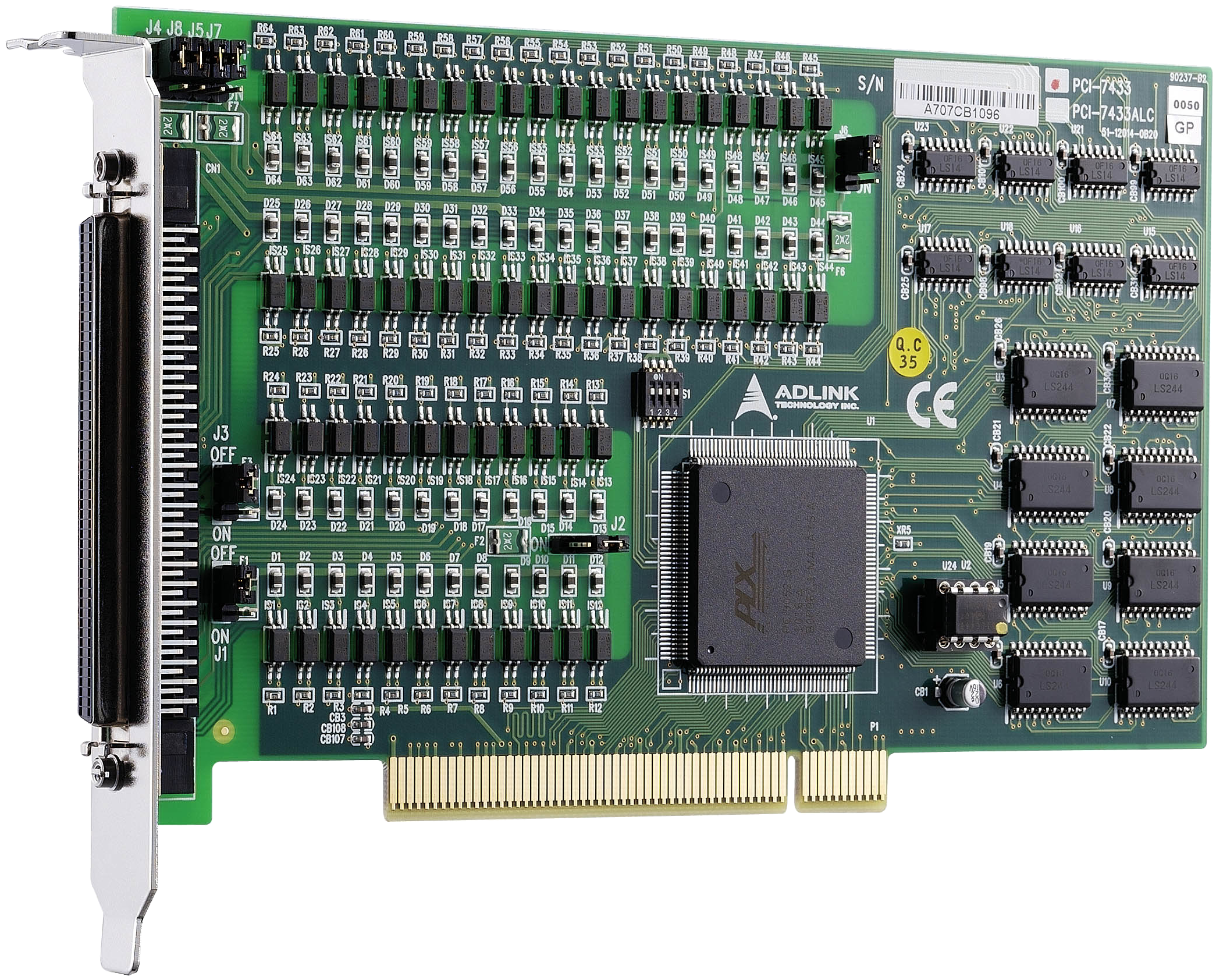

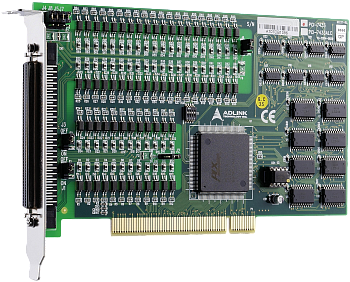

PCI-7432/7433/7434
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Поддержка 32-битной шины PCI 5В
- Оптическая изоляция 2500 В rms
- Ток поглощения до 500 мА на каждом изолированном выходе
- Рабочая температура: от 0 до +60 °C
Серия cPCI/PCI-743X от Adlink — это 64-канальные платы цифрового ввода-вывода высокой плотности с надежной изоляцией 2500 В, что позволяет использовать их в большинстве промышленных приложений.
Широкий диапазон входа плат cPCI/PCI-7432 и cPCI/PCI-7433 позволяет с легкостью отслеживать состояние внешних устройств. Существует несколько опций для серии PCI-743X, такие как стандартная версия с диапазоном входа от 0 до 24 В, и версия HIR с широким диапазоном входа от 0 до 50 В. PCI-7433ALC создан специально для тестовых систем переменного тока.
Платы cPCI/PCI-7432 и cPCI/PCI-7434 имеют широкий выходной диапазон от 5 до 35 В, что позволяет использовать их для привода реле и в приложениях промышленной автоматизации. Платы cPCI/PCI-7432 и cPCI/PCI-7433 также обладают двумя легкими в настройке источниками прерываний на каналах цифрового ввода.
| Технические характеристики | |
|
Изолированный цифровой вход |
|
|---|---|
| Количество каналов |
32 (PCI-7432/7432HIR, cPCI-7432) 64 (PCI-7433/7433HIR, cPCI-7433) |
| Максимальный диапазон входа | 24 В, аполярность (PCI-7432/7433, cPCI-7432/7433) |
| Цифровые логические уровни |
0 - 24 В, аполярность Высокое напряжение входа: 5 - 24 В Низкое напряжение входа: 0 - 1,5 В |
| Сопротивление входа |
2,4 кОм @ 0,5 Вт (PCI-7432, cPCI-7432, cPCI-7433) 2,4 кОм @ 1 Вт (PCI-7433) 4,7 кОм @ 0,5 Вт (PCI-7432HIR) 4,7 кОм @ 1 Вт (PCI-7433HIR) |
| Напряжение изоляции |
2500 В rms: PCI-7432/7432HIR/7433/7433HIR 5000 В rms: cPCI-7432/7433 |
| Источники прерываний | Цифровые входы 0 и 1 |
| Передачи данных | Программируемый ввод-вывод |
|
Изолированный цифровой выход |
|
| Количество каналов |
32 (PCI-7432/7432HIR, cPCI-7432) 64 (PCI-7433/7433HIR, cPCI-7433) |
| Тип выхода | Транзисторы Darlington с открытым эмиттером |
| Ток поглощения |
500 мА на канал при загрузке 100% 500 на все каналы при загрузке 20% (PCI-7432/7432HIR/7434, cPCI-7434) |
| Ток источника |
500 мА на канал при загрузке 100% 260 мА на все каналы при загрузке 10% (cPCI-7434P) |
| Рассеивание энергии |
До 2,25 Вт на чип (8 цифровых выходов) (PCI-7432/7432HIR/7434, cPCI-7432/7434) До 1,47 Вт на чип (8 цифровых выходов) (cPCI-7434P) |
| Напряжение питания | 5-35 В |
| Напряжение изоляции | 2500 В rms |
| Передачи данных | Программируемый ввод-вывод |
|
Общие характеристики |
|
| Разъем ввода-вывода | 100-контактный SCSI-II |
| Напряжение питания |
PCI-7432/7432HIR, cPCI-7432: +5 В, 530 мА номинально PCI-7433/7433HIR, cPCI-7433: +5 В, 500 мА номинально PCI-7434, cPCI-7434P: +5 В, 560 мА номинально |
| Размеры (без разъемов) |
156 х 106 мм (PCI-7432 & PCI-7432HIR) 175 х 107 мм (PCI-7433, PCI-7433HIR) 156 х 106 мм (PCI-7434) 156 х 106 мм (PCI-7434P) 160 х 100 мм (cPCI-7432/7433/7434) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -20 до +80 °C |
| Относительная влажность | 5-95%, без выпадения конденсата |
| Артикул | Описание |
| PCI‑7432 | 32-канальная плата изолированного цифрового ввода-вывода. Соответствует RoHS |
| PCI‑7432HIR | 32-канальная плата изолированного цифрового ввода-вывода с высоким диапазоном входа (входной резистор - 4,7 кОм) |
| PCI‑7433 | 64-канальная плата изолированного цифрового ввода. Соответствует RoHS |
| PCI‑7433HIR | 64-канальная плата изолированного цифрового ввода с высоким диапазоном входа (входной резистор - 4,7 кОм) |
| PCI‑7434 | 64-канальная плата изолированного цифрового вывода. Соответствует RoHS |
| Аксессуары | |
| DIN‑100S‑01 | Плата выводов с одним 100-контактным разъемом SCSI-II и креплением на DIN-рейку (кабели в комплект не входят) |
| ACL‑102100‑1 | 100-контактный кабель SCSI-II (подходит к AMP-787082-9), длина 1 м |
