PCI-9111
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Поддерживает 32-битную шину PCI 5 В
- 16 несимметричных аналоговых входов
- Частота дискретизации до 100 кГц
- Рабочая температура: от 0 до +60 °C

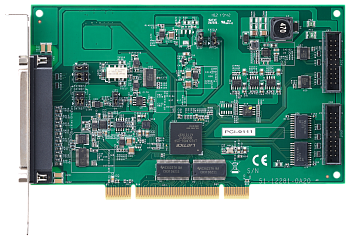

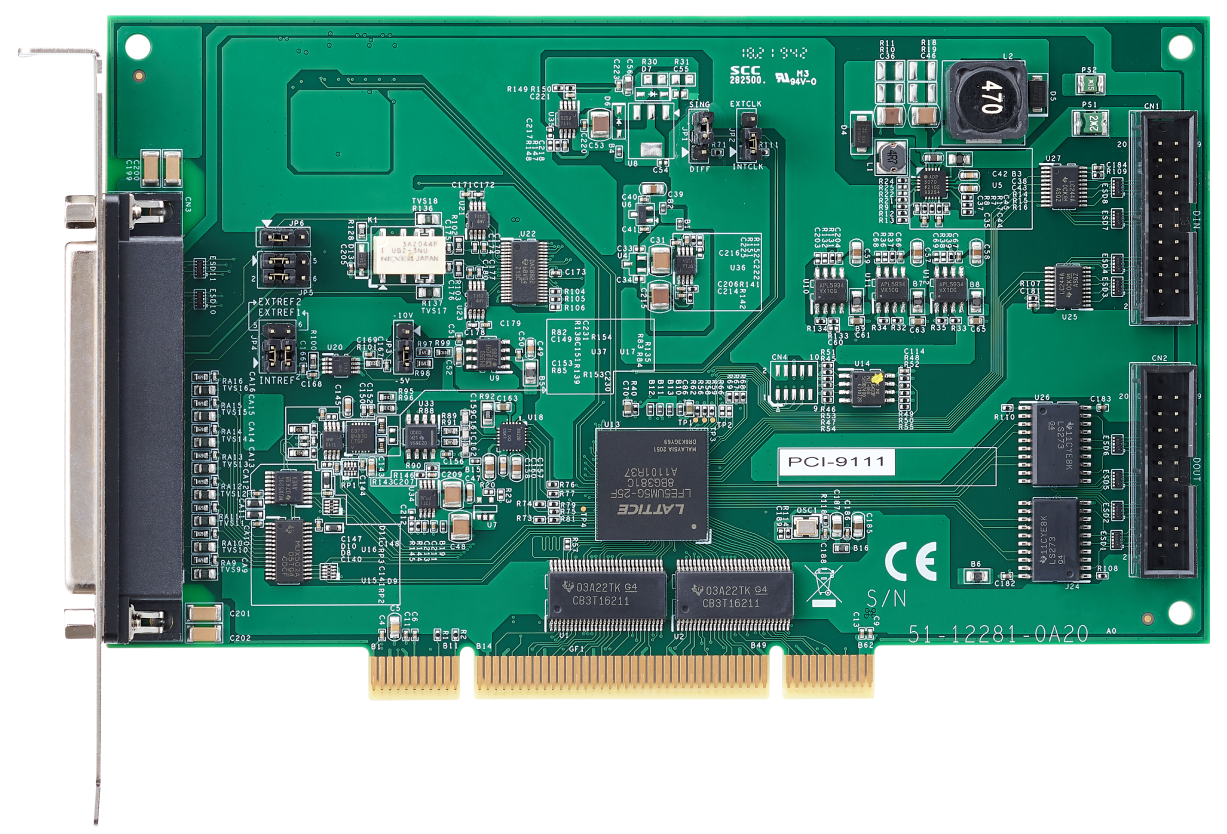

Серия плат PCI-9111 от Adlink — это 16-канальные бюджетные многофункциональные платы УСО с частотой дискретизации 100 кГц и гибкими конфигурациями аналогового входа.
Каждый аналого-цифровой вход оборудован RC-фильтром для снижения уровня помех и фильтрации входных сигналов.
Аналоговые входы PCI-9111 имеют 5 программируемых диапазонов входа для биполярных входов, а также автоматическое сканирование входа.
Модель PCI-9111DG имеет разрешение АЦП 12 бит, в то время как модель PCI-9111HR обладает разрешением АЦП 16 бит. Платы также оборудованы одним 12-битным выходом, 16 цифровыми входами и 16 цифровыми выходами.
Серия PCI-9111 обеспечивает надежность сбора данных и обладает невысокой стоимостью, что позволяет использовать платы в широком диапазоне приложений.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Количество каналов | 16x несимметричных каналов |
| Разрешение |
12 бит (PCI-9111DG) 16 бит (PCI-9111HR) |
| Время преобразования | 8 мкс |
| Максимальная частота дискретизации | 100 кГц |
| Биполярные диапазоны входа (настраиваются программно) |
(Усиление 1) ±10 В (Усиление 2) ±5 В (Усиление 4) ±2,5 В (Усиление 8) ±1,25 В (Усиление 16) ±0,625 В |
| Точность |
(Усиление 1, 2) 0,01% от полного диапазона ± 1 LSB (Усиление 4, 8) 0,02% от полного диапазона ± 1 LSB (Усиление 16) 0,04% от полного диапазона ± 1 LSB |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | ±35 В непрерывно |
| Сопротивление входа | 10 МОм |
| Режимы триггера | software, pacer, и внешний триггер (совместимый с 5 В/TTL) |
| Объем буфера FIFO | 1 000 сэмплов |
| Передачи данных | polling, interrupt |
|
Аналоговый выход |
|
| Количество каналов | 1 |
| Разрешение | 12 бит |
| Диапазоны выхода (устанавливаются джамперами) |
Биполярный: ±10 В Однополярный: от 0 до 10 В |
| Тяговая способность | До ±5 мА |
| Время установки сигнала | 30 мкс |
| Передачи данных | Программируемый ввод-вывод |
|
Цифровой ввод-вывод |
|
| Количество каналов | 16 входов и 16 выходов |
| Совместимость | 5 В/TTL |
| Передачи данных | Программируемый ввод-вывод |
|
Общие характеристики |
|
| Разъем ввода-вывода |
37-контактный D-sub 2х 20-контактных плоских разъема |
| Напряжение питания | +5 В, 570 мА номинально |
| Размеры (без разъемов) | 175 х 107 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 60 ˚C |
| Температура хранения | От -20 до +80 ˚C |
| Влажность | От 5 до 95 % |
| Артикул | Описание |
| PCI‑9111DG | 16-канальная 12-битная бюджетная многофункциональная плата УСО с частотой дискретизации 100 кГц |
| PCI‑9111HR | 16-канальная 16-битная бюджетная многофункциональная плата УСО с частотой дискретизации 100 кГц |
| DIN‑37D‑01 | Выходной щиток с 37-контактным разъемом D-sub и креплением на DIN-рейку (кабели в комплект не входят) |
| ACLD‑9182A‑01 | Выходной щиток с 16 изолированными цифровыми входами (кабели в комплект не входят) |
| ACLD‑9185‑01 | Выходной щиток с 16 релейными выходами (кабели в комплект не входят) |
| DIN‑20P‑01 | Выходной щиток с одним 20-контактным плоским разъемом и креплением на DIN-рейку (кабели в комплект не входят) |
| ACLD‑9137‑01 | Выходной щиток общего назначения с 37-контактным разъемом D-sub |
