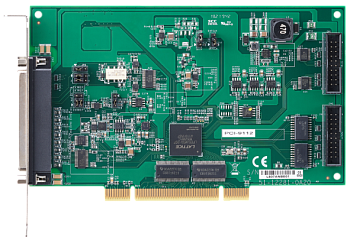

PCI-9112

16-канальная 12-битная многофункциональная плата УСО с частотой дискретизации 110 кГц
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • 16 несимметричных или 8 дифференциальных входов
  • 16 цифровых входов и 16 цифровых выходов TTL
  • Частота дискретизации до 110 кГц
  • Рабочая температура: от 0 до +60 °C

PCI-9112 — 16-канальная 12-битная многофункциональная плата УСО с частотой дискретизации 110 кГц. Плата использует современные технологии и отлично подходит для приложений сбора и анализа данных в медицине, производственном контроле и т.п.

Технические характеристики

Аналоговый вход

Количество каналов 16 несимметричных или 8 дифференциальных входов
Разрешение 12 бит
Время преобразования 8 мкс
Максимальная частота дискретизации 110 кГц
Диапазоны входа (Усиление 0,5)
Биполярный: ±10 В

(Усиление 1)
Биполярный: ±5 В
Однополярный: от 0 до 10 В

(Усиление 2)
Биполярный: ±2,5 В
Однополярный: от 0 до 5 В

(Усиление 4)
Биполярный: ±1,25 В
Однополярный: от 0 до 2,5 В

(Усиление 8)
Биполярный: ±0,625 В
Однополярный: от 0 до 1,25 В
Точность (Усиление 0,5 , 1)
0,01% от полного диапазона ± 1 LSB

(Усиление 2, 4)
0,02% от полного диапазона ± 1 LSB

(Усиление 8)
0,04% от полного диапазона ± 1 LSB
Соединение входа Постоянный ток
Защита от перенапряжения ±35 В непрерывно
Сопротивление входа 1 ГОм
Режимы триггера software
Передачи данных programmed I/O, interrupt, bus-mastering DMA

Аналоговый выход

Количество каналов 2
Разрешение 12 бит
Диапазоны выхода (устанавливаются программно) Однополярный: от 0 до 10 В, от 0 до 5 В, от 0 до EXTREF
Тяговая способность До ±5 мА
Время установки сигнала 30 мкс к 0,5 LSB
Передачи данных Программируемый ввод-вывод

Цифровой ввод-вывод

Количество каналов 16 входов и 16 выходов
Совместимость 5 В/TTL
Передачи данных Программируемый ввод-вывод

Счетчик/таймер общего назначения

Количество каналов 1
Разрешение 16 бит
Совместимость 5 В/TTL
Базовый генератор тактовых импульсов 2 МГц, внешний генератор до 10 МГц

Калибровка

PCI-9112 Аналоговый выход на 5 В
PCI-9112A Аналоговый выход на 10 В

Общие характеристики

Разъем ввода-вывода 37-контактный D-sub
Напряжение питания PCI-9112A:
+5 В, 460 мА номинально
+12 В, 110 мА номинально
Размеры (без разъемов) 175 х 107 мм

Условия эксплуатации и хранения

Рабочая температура От 0 до 60 ˚C
Температура хранения От -20 до +80 ˚C
Влажность От 5 до 95 %
Артикул Описание
PCI‑9112 16-канальная 12-битная многофункциональная плата УСО с частотой дискретизации 110 кГц
PCI‑9112A 16-канальная 12-битная многофункциональная плата УСО с частотой дискретизации 110 кГц (откалибрована на 10 В)
