PCI-9221
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 16 несимметричных или 8 дифференциальных аналоговых входов
- Частота дискретизации до 250 кГц
- Не рекомендуется для систем с ОЗУ больше 2 ГБ
- Рабочая температура: от 0 до 45 ˚C

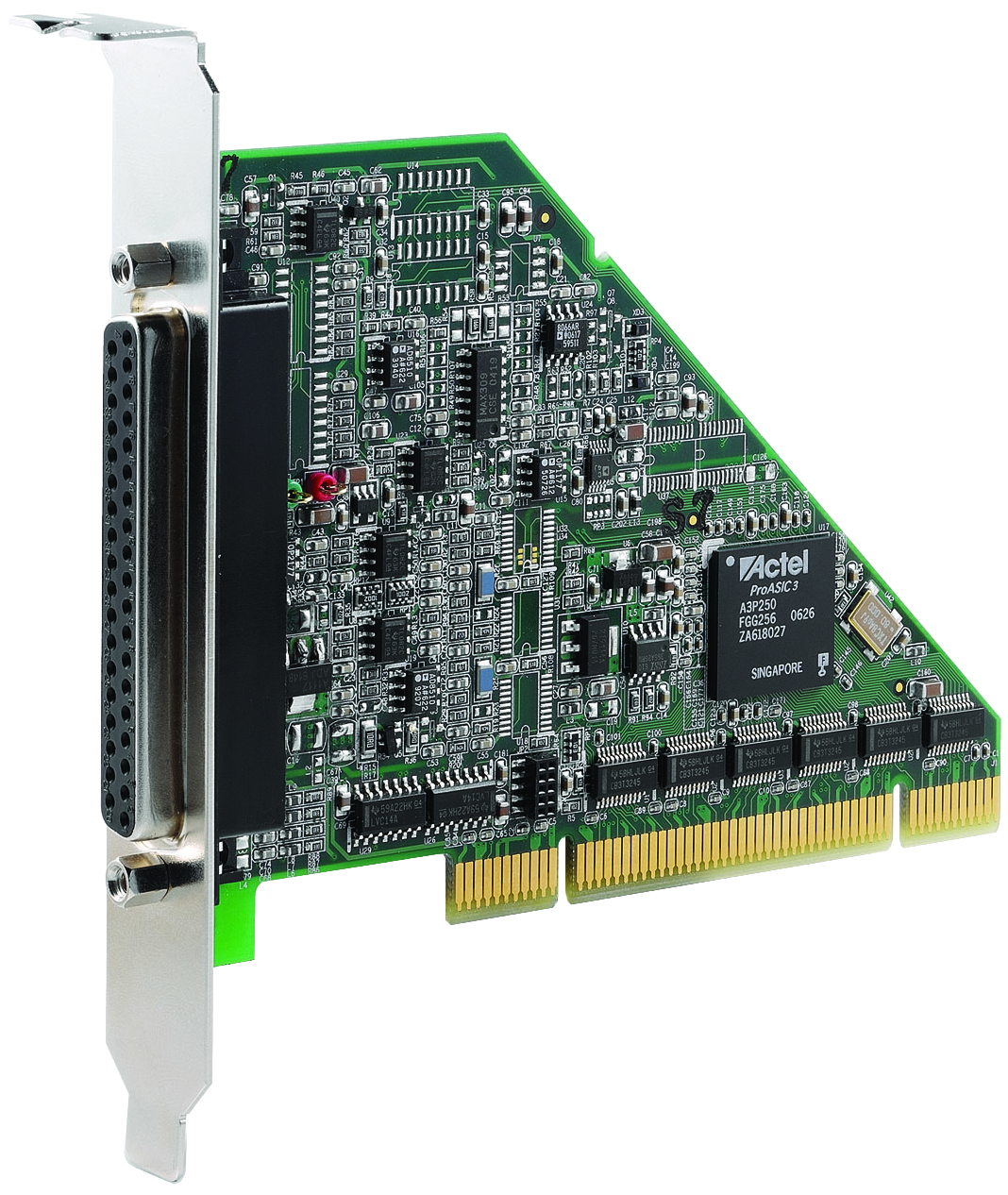

PCI-9221 от Adlink — это бюджетная 16-битная многофункциональная плата УСО с высоким разрешением, 16 несимметричными и 8 дифференциальными входами и частотой дискретизации до 250 кГц.
Помимо этого, PCI-9221 оборудована 2×16-битными статическими аналоговыми выводами и программируемым функциональным вводом-выводом. Функциональный ввод-вывод управляется программно и поддерживает множество приложений, включая цифровой ввод-вывод TTL, счетчик/таймер общего назначения, ввод данных с кодового датчика, и выход ШИМ.
Гибкость функционального ввода-вывода делает плату PCI-9221 отличным одноплатным комплексным решением для приложений УСО и управления перемещениями. Устройство прекрасно подойдет для использовании на производстве, в лабораториях, для приложений промышленной автоматизации. Плата PCI-9221 обладает всеми необходимыми функциями по разумной цене.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 16 бит |
| Количество каналов | 16 несимметричных или 8 дифференциальных |
| Максимальная частота дискретизации | 250 кГц |
| Программируемое усиление | 1, 5, 10, 25 |
| Входной диапазон | ±5 V, ±1 V, ±500 mV, ±200 mV |
| Однополярные диапазоны входа | 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В |
| Погрешность смещения | ±0,7 мВ номинально, после калибровки |
| Погрешность усиления | ±0,015 % от полного диапазона, после калибровки |
| Объем буфера FIFO | 1 000 сэмплов |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой триггер |
| Режим триггера | Post-trigger |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | При включении: ±30 В непрерывно, при выключении: ±15 В непрерывно |
| Сопротивление входа | 1 ГОм/100 пФ |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Pre-trigger, post-trigger, middle-trigger, delay-trigger, и repeated trigger |
| Защита от перенапряжения | ±10 В |
| Сопротивление входа | Высокое сопротивление > 1 ГОм |
| Передачи данных | Polling, scatter-gather DMA |
|
Аналоговый выход |
|
| Разрешение | 16 бит |
| Количество каналов | 2 выхода |
| Максимальная частота обновления | 1,25 кГц |
| Диапазон выхода | ±5 В |
| Скорость нарастания выходного напряжения | 0,014 В/мкс |
| Время установления сигнала (0,1% от полного диапазона) | 1396 мкс |
| Погрешность смещения | ±1 мВ |
| Погрешность усиления | ±0,02 % от максимального выхода |
| Время нарастания | 390 мкс |
| Время спада | 395 мкс |
|
Функциональный ввод-вывод |
|
| Режим |
Цифровой ввод-вывод, счетчик/таймер общего назначения, генерирование импульсов Функциональный ввод-вывод и ввод данных с кодового датчика используют общие выводы PCI-9221. Одновременно можно использовать только один из этих режимов. |
| Цифровой ввод-вывод | 8 входов / 4 выхода (уровень 5 В TTL) |
| Счетчик/таймер общего назначения | 2х 32-битных, базовая частота: 40 МГц, внешний до 10 МГц |
| Генерирование импульсов | 2х выхода ШИМ (частота модуляции: 0,005 Гц - 5 МГц; рабочий цикл: 1%-99%) |
|
Ввод данных с кодового датчика |
|
| Количество каналов | 2 (назначенных) |
| Тип кодового датчика | CW/CCW, фазовое кодирование x1 AB, x2 AB, x4 AB |
|
Общие характеристики |
|
| Шина PCI | Универсальная шина PCI 5 В и 3,3 В |
| Автокалибровка | Есть (+5 В, ±2 ppm/˚C) |
| Размеры | 120 х 87 мм |
| Разъем | 37-контактный D-Sub |
| Напряжение питания | +5 В 1 А номинально, +12 В 0,1 А номинально, -12 В 0,1 А номинально |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 45 ˚C |
| Температура хранения | От -20 до 80 ˚C |
| Влажность | От 5 до 95 % |
| Артикул | Описание |
| PCI‑9221 | Бюджетная 16-канальная 16-битная многофункциональная плата УСО с аналоговыми выходами и частотой дискретизации 250 кГц |
| Аксессуары | |
| DIN-37D-01 | Панель выводов с 37-контактным разъемом D-Sub Connector и креплением на Din-рейку (кабели в комплект не входят) |
| ACL‑10137‑1MM | 37-контактный кабель D-sub, длина 1 м |
