PCI-9222/9223
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Программируемый функциональный ввод-вывод
- 2х 16-битных аналоговых выхода
- 2 входа кодового датчика 4 МГц
- Рабочая температура: от 0 до 55 ˚C

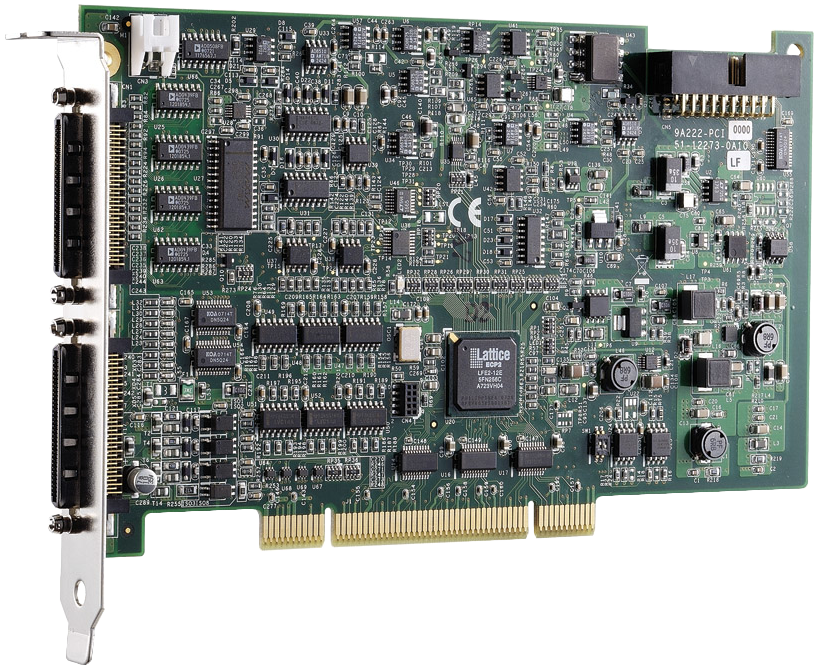

PCI-9222/PCI-9223 от Adlink — это 16/32-канальные 16-битные высокопроизводительные платы УСО с 8 различными диапазонами входа и частотой дискретизации 250/500 кГц. Они также имеют 2×16-битных аналоговых выхода с частотой обновления 1 МГц, 2 входа кодового датчика, и программируемый функциональный ввод-вывод.
Программируемый функциональный ввод-вывод поддерживает множество приложений, включая цифровой ввод-вывод TTL, высокоскоростной цифровой ввод-вывод, счетчик/таймер общего назначения, генерирование импульсов, и выход ШИМ. Аналоговый вход, выход и функциональный ввод-вывод могут работать одновременно без потери эффективности. При необходимости, есть возможность синхронизации нескольких плат посредством шины SSI.
Платы отлично подходят для контроля комбинированных схем, лабораторных исследований, и промышленной автоматизации. Это позволяет с успехом использовать их в качестве одного из лучших одноплатных решений на рынке для интеграции разнообразных задач, при высоком уровне производительности и разумной цене.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 16 бит |
| Количество каналов |
16 несимметричных или 8 дифференциальных (PCI-9222) 32 несимметричных или 16 дифференциальных (PCI-9223) |
| Максимальная частота дискретизации (один канал) |
250 кГц (PCI-9222) 500 кГц (PCI-9223) |
| Программируемое усиление | 1, 2, 4, 5, 8, 10, 20, 40 |
| Входной диапазон | ±10 В, ±5 В, ±2,5 В, ±2 В, ±1,25 В, ±1 В, ±500 мВ, ±250 мВ |
| Погрешность смещения | ±0,7 мВ номинально, после калибровки |
| Погрешность усиления | ±0,015 % от полного диапазона, после калибровки |
| Объем буфера FIFO | 1 000 сэмплов |
| Источники пусковых сигналов | Программное обеспечение, внешний цифровой/аналоговый триггер, шина SSI |
| Режимы триггера | Post-trigger, retrigger, gate trigger |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения | ±30 В, непрерывно |
| Сопротивление входа | Высокое сопротивление > 1 ГОм |
| Передачи данных | Polling, scatter-gather DMA |
|
Аналоговый выход |
|
| Разрешение | 16 бит |
| Количество каналов | 2 выхода |
| Максимальная частота обновления | 1 МГц (одновременно) |
| FIFO | 512 |
| Диапазон выхода | ±10 В |
| Скорость нарастания выходного напряжения | 20 В/мкс |
| Время установления сигнала (0,1% от полного диапазона) | 2,6 мкс |
| Погрешность смещения | ±1 мВ |
| Погрешность усиления | ±0,01 % от максимального выхода |
| Время нарастания | 0,67 мкс |
| Время спада | 0,705 мкс |
|
Функциональный ввод-вывод |
|
| Режим | Цифровой ввод-вывод, счетчик/таймер общего назначения, генерирование импульсов |
| Цифровой ввод-вывод | 16 выходов (уровень 3,3 TTL) / 16 входов (уровень 3,3 В или 5 В TTL) |
| Счетчик/таймер общего назначения | 4х 32-битных, базовая частота: 80 МГц, внешний до 10 МГц |
| Генерирование импульсов | 4х выхода ШИМ (частота модуляции: 0,01 Гц - 5 МГц; рабочий цикл: 1%-99%) |
|
Ввод данных с кодового датчика |
|
| Количество каналов | 2 (назначенных) |
| Тип кодового датчика | CW/CCW, фазовое кодирование x1 AB, x2 AB, x4 AB |
|
Общие характеристики |
|
| Шина PCI | Универсальная шина PCI 5 В и 3,3 В |
| Автокалибровка | Есть |
| Разъем | 2х 68-контактных SCSI-VHDCI |
| Напряжение питания | +5 В 1.2 А номинально, +12 В 0,760 А номинально, -12 В 0,050 А номинально |
| Размеры | 175 х 107 мм (без разъемов) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 55 ˚C |
| Температура хранения | От -20 до 70 ˚C |
| Влажность | От 5 до 95 % |
| Артикул | Описание |
| PCI‑9222 | 16-канальная 16-битная многофункциональная плата УСО со входом кодового датчика и частотой дискретизации 250 кГц |
| PCI‑9223 | 32-канальная 16-битная многофункциональная плата УСО со входом кодового датчика и частотой дискретизации 500 кГц |
| Аксессуары | |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м |
| ACL-SSI-4 | Кабель для шины SSI на 4 устройства |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
