PCI-9524
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 4 входа тензодатчика
- Частота дискретизации: до 30 кГц
- Погрешность датчика: 0,002% от полного диапазона
- Рабочая температура: от 0 до +45 °C

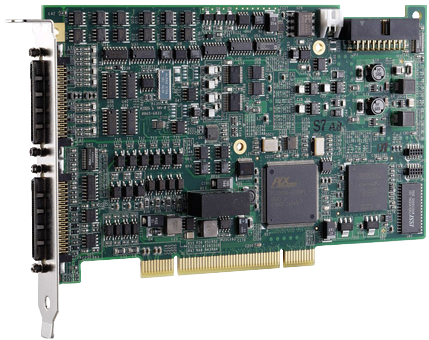

Плата PCI-9524 — это надежный готовый многофункциональный модуль, предназначенный для использования в системах испытаний материалов.
Модуль имеет 4 входа для тензодатчиков, 4 аналоговых входа общего назначения, 3-осевой контроллер движения, и представляет собой комплексное аппаратное решение для производителей испытательных систем.
PCI-9524 легко интегрируется в системы физических измерений и осуществляет контроль по замкнутому контуру в рамках одного модуля.
Плата PCI-9524 собирает данные датчиков с чувствительностью от 1 мВ/В до 4 мВ/В, и обеспечивает уровень погрешности в пределах 0,002% от полного диапазона.
Характеристики PCI-9524 позволяют использовать ее для прецизионных измерений с применением крупных промышленных датчиков.
| Технические характеристики | |
|
Вход датчика нагрузки |
|
|---|---|
| Напряжение возбуждения | 2,5 В / 10 В постоянного тока |
| Внутреннее разрешение АЦП | 24-бита |
| Частота обновления без автоматической установки на нуль |
До 30 кГц (один канал) До 1 638 Гц (несколько каналов) |
| Частота обновления с автоматической установкой на нуль |
До 819 Гц (один или несколько каналов) Чувствительность датчика: от 1 мВ/В до 4 мВ/В |
| Количество каналов | 4 |
| Погрешность | 0,002% от полного диапазона (с дистанционным зондированием и автоматической установкой на нуль) |
| FIFO | Встроенная АЦП FIFO на 256 сэмплов |
|
Выход ШИМ и вход шифратора |
|
| Количество осей | 3 |
| Опции выходного импульса | OUT/DIR и CW/CCW (26LS31, дифференциальный линейный привод, приводной ток: до 20 мА) |
| Максимальная выходная частота | 500 кГц |
| Вход шифратора | 24-битный двунаправленный счетчик для инкрементного ответа шифратора |
|
Аналоговый ввод общего назначения |
|
| Разрешение | 24-бита |
| Программируемый диапазон | ±1,25 В, ±2,5 В, ±5 В, ±10 В |
| Количество каналов | 4 |
| Частота дискретизации | 30 кГц (без мультиплексирования) |
| FIFO | Встроенная АЦП FIFO на 256 сэмплов |
|
Изолированный цифровой ввод |
|
| Количество каналов | 8 |
| Максимальный входной диапазон (аполярность) | От 0 до 24 В |
| Сопротивление входа | 2,7 кОм |
|
Изолированный цифровой выход |
|
| Количество каналов | 8 |
| Тип выхода | Силовые МОП-транзисторы |
| Ток поглощения | До 300 мА на канал |
|
Аналоговый вывод |
|
| Разрешение | 16-бит |
| Выходной диапазон | ±10 V |
| Количество каналов | 2 |
| Частота обновления | До 5 кГц |
| FIFO | Встроенная ЦАП FIFO на 1000 сэмплов |
| Приводной ток | 5 мА |
|
Аппаратный тактовый генератор |
|
| Базовая частота | 10 МГц |
| Разрешение | 32-бита |
| Частота прерывания | 10 МГц / N; N=1~(232-1) |
|
Общие характеристики |
|
| Выходной ток питания 5 В |
ISO5VDD: до 160 мА ISOPWR: до 16 мА |
| Разъем ввода-вывода | 2х 68-контактных SCSI-VHDCI |
| Напряжение питания | 5 В @ 2 А |
| Размеры (без разъемов) | 156 х 116 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 45 ˚C |
| Артикул | Описание |
| PCI‑9524 | 24-битная прецизионная плата для подключения датчиков нагрузки |
