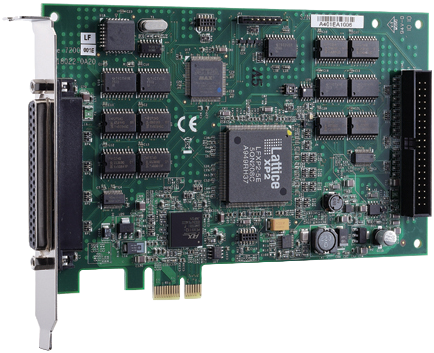

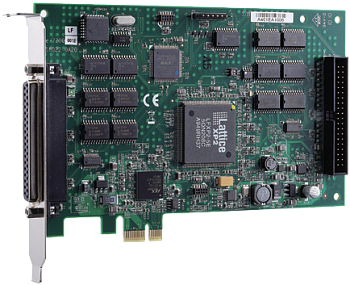

PCIe-7200
Высокоскоростная плата цифрового ввода-вывода PCI Express
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 32 цифровых входа и 32 цифровых выхода
- Пропускная способность до 12 МБ/с
- Интерфейс x1 lane PCI Express
- Рабочая температура: от 0 до +60 °C
PCI/PCIe-7200 от Adlink — это высокоскоростные платы с 32 цифровыми входами и 32 цифровыми выходами. Применение современных технологий позволяет использовать плату в приложениях генерации тестовых кодов и быстрой передачи данных.
Плата PCI/PCIe-7200 обеспечивает высокую скорость передачи данных посредством прямого доступа к памяти с захватом шины через 32-битную шину PCI. Пропускная способность платы может достигать до 12 МБ/с. Поддерживаются несколько режимов цифрового ввода-вывода, такие как прямое программирование ввода-вывода, управление при помощи таймера, внешняя синхронизация, и режим подтверждения связи. Эти режимы хорошо подходят для коммуникации компьютерной системы с высокоскоростным периферийным оборудованием.
| Технические характеристики | |
|
Цифровой ввод-вывод |
|
|---|---|
| Каналы |
32 цифровых входа 32 цифровых выхода |
| Совместимость | 5 В/TTL |
| Пропускная способность |
12 МБ/с с внешним генератором 3 МГц, подтверждение связи или внешний строб 8 МБ/с со встроенным тактовым генератором 2 МГц |
| Цифровые логические уровни |
Входное высокое напряжение: 2-5,25 В Входное низкое напряжение: 0-0,8 В Выходное высокое напряжение: от 2,7 В Выходное низкое напряжение: до 0,5 В |
| Выходной приводной ток | Ток источника: 3 мА Ток утечки: 24 мА |
| Передачи данных | Программируемый ввод-вывод, прерывание, прямой доступ к памяти с захватом шины |
| Программируемый счетчик |
Базовая частота: 4 МГц Таймер 0: источник частоты цифрового ввода Таймер 1: источник частоты цифрового вывода Таймер 2: источник базовой частоты или таймеры 0 и 1 |
| Interrupt | Источники: EO_ACK, EI_REQ, таймер 0, таймер 1 или таймер 2 |
| Разъем ввода-вывода |
-37-контактный D-sub мама -40-контактная колодка |
| Напряжение питания |
12 В @ 200 мА 3,3 В @ 500 мА |
| Размеры (без разъемов) | 148 х 102 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Артикул | Описание |
| PCIe‑7200 | Высокоскоростная плата цифрового ввода-вывода PCI Express. 32 цифровых входа, 32 цифровых выхода. Пропускная способность 12 МБ/с |
| Аксессуары | |
| DIN-37D-01 | Плата с 37-контактным разъемом D-sub и креплением на DIN-рейку (Кабели в комплект не входят) |
| ACLD-9137-01 | Плата общего назначения с 37-контактным разъемом D-sub папа |
| ACLD-9137F-01 | Плата общего назначения с 37-контактным разъемом D-sub мама |
| ACL‑10137‑1MM | Кабель с 37-контактными разъемами D-sub папа/папа, 1 м |
| ACL-10137-1MF | Кабель с 37-контактными разъемами D-sub папа/мама, 1 м |
