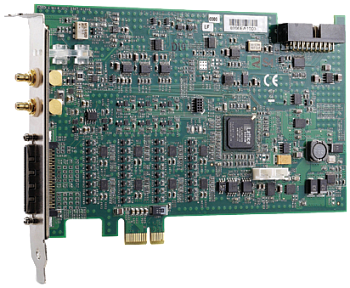

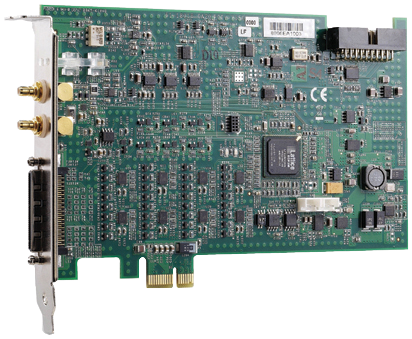

PCIe-7350
32-канальная высокоскоростная плата цифрового ввода-вывода 50 МГц
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Пропускная способность до 200 МБ/с
- Напряжения 1,8 В, 2,5 В, и 3,3 В (настраиваются программно)
- 8 дополнительных программируемых каналов ввода-вывода
- Рабочая температура: от 0 до +55 °C
PCIe-7350 от Adlink — это усовершенствованная версия популярной платы PCI/PCIe-7300A с 32 высокоскоростными двунаправленными параллельными каналами цифрового ввода-вывода. Интерфейс x1 PCI Express позволяет обеспечить пропускную способность до 200 МБ/с.
Частота генератора тактовых импульсов составляет 50 МГц для встроенного генератора, или 100 МГц для внешнего, что соответствует требованиям приложений, оперирующих большими объемами данных с высокой скоростью передачи, такими как захват цифровых изображений, воспроизведение видео, и тестирование микросхем.
| Технические характеристики | |
|
Цифровой ввод-вывод |
|
|---|---|
| Каналы | 32 канала, группы по 8 каналов, с логическими уровнями 1,8 В, 2,5 В, и 3,3 В (настраиваются программно) |
| Состояние при включении | Цифровые входы |
| Сопротивление |
Ввод: 10 кОм Вывод: 50 Ом |
| Защита ввода | От -1 до 6 В |
| Передача данных | Программируемый ввод-вывод, прямой доступ к памяти с захватом шины и распределением/сборкой |
| Максимальная пропускная способность | 200 МБ/с |
| Цифровые логические уровни |
Уровень 1,8 В: Минимальное высокое напряжение на входе: 1,2 В Максимальное низкое напряжение на входе: 0,63 В Минимальное высокое напряжение на выходе: 1,6 В Максимальное низкое напряжение на выходе: 0,2 В Максимальный управляющий ток на выходе: 8 мА Уровень 2,5 В: Минимальное высокое напряжение на входе: 1,6 В Максимальное низкое напряжение на входе: 0,7 В Минимальное высокое напряжение на выходе: 2,3 В Максимальное низкое напряжение на выходе: 0,2 В Максимальный управляющий ток на выходе: 16 мА Уровень 3,3 В: Минимальное высокое напряжение на входе: 2 В Максимальное низкое напряжение на входе: 0,8 В Минимальное высокое напряжение на выходе: 3,1 В Максимальное низкое напряжение на выходе: 0,2 В Максимальный управляющий ток на выходе: 32 мА |
| Режим генератора тактовых импульсов |
Встроенный генератор тактовых импульсов: до 50 МГц (100 МГц / N; 2
Внешний генератор тактовых импульсов: до 100 МГц (поддержка только 8/16-битных данных, пропускная способность не должна превышать 200 МБ/с) Handshake Burst handshake |
| Источники триггеров |
Программный триггер Внешний цифровой триггер: AFI[0…7] |
| Режимы триггеров | Post trigger, Retrigger, Pattern match, Handshake |
| Источники прерываний | Любой из 32 каналов или заранее определенный для этого канал |
| Прикладной функциональный ввод-вывод |
8 каналов Поддерживаемые режимы: статический ввод-вывод, главный узел I2C или SPI, ввод/вывод внешнего генератора тактовых импульсов, ввод внешнего цифрового триггера, подтверждение установления связи |
| Операционные системы | Windows 7/8 x64/x86, Linux |
| Размеры | 168 х 112 мм, без учета разъемов |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до 55 ˚C |
| Температура хранения | От -20 до 70 ˚C |
| Влажность | От 5 до 95 %, без выпадения конденсата |
| Артикул | Описание |
| PCIe‑7350 | 32-канальная высокоскоростная плата цифрового ввода-вывода PCI Express 50 МГц |
| Аксессуары | |
| SMB‑SMB‑1M | Кабель SMB - SMB, 1 м |
| ACL‑10279 | 68-контактный кабель SCSI-VHDCI сопротивлением 50 Ом |
| DIN‑68H‑01 | Плата с 68-контактным разъемом SCSI-VHDCI и сопротивлением 0 или 50 Ом (устанавливается джампером). Кабели в комплект не входят |
