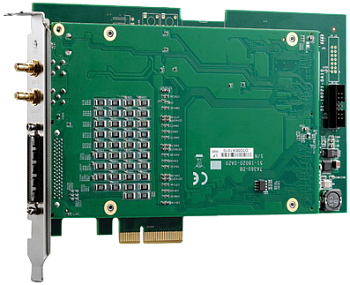

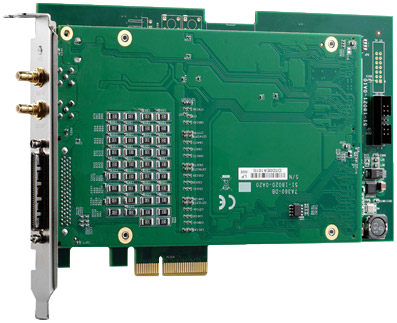

PCIe-7360

• Пропускная способность до 400 МБ/с
• Напряжения 1,8 В, 2,5 В, и 3,3 В (настраиваются программно)
• 8 дополнительных программируемых каналов ввода-вывода
• Рабочая температура: от 0 до +55 °C

PCIe-7360 от Adlink — это высокоскоростная плата цифрового ввода-вывода с 32 двунаправленными параллельными каналами ввода-вывода. Интерфейс x4 PCI Express позволяет обеспечить пропускную способность до 400 МБ/с. Частота генератора тактовых импульсов составляет 100 МГц для встроенного генератора, или 200 МГц для внешнего, что соответствует требованиям приложений, оперирующих большими объемами данных с высокой скоростью передачи, такими как захват цифровых изображений, воспроизведение видео, и тестирование микросхем.

Конфигурация портов ввода-вывода и смещение уровня
32 встроенных канала платы PCIe-7360 при первоначальной подаче питания включаются в режим ввода. Все каналы ввода-вывода двунаправленные и могут быть разделены на 4 группы по 8 каналов в каждой, с независимой настройкой на прием или передачу. Логические уровни устанавливаются программно и составляют 1,8 В, 2,5 В, и 3,3 В. Все 4 группы соответствуют выбранному логическому уровню. В режиме цифрового вывода, выходы имеют три состояния когда линии цифрового вывода деактивированы. Программируемое направление ввода-вывода и логических уровней представляет собой гибкий интерфейс для испытываемых устройств.

Максимальная скорость передачи данных
Плата PCIe-7360 обеспечивает пропускную способность до 400 МБ/с. Разрядность данных составляет 32 бита при максимальной частоте тактового генератора 100 МГц, или 8/16 бит при максимальной частоте тактового генератора 200 МГц. Сочетание прямого доступа к памяти с захватом шины и распределением/сборкой, встроенной FIFO объемом 8000 сэмплов, и интерфейса x4 PCI Express обеспечивает длительную бесперебойную высокоскоростную обработку данных.

Задержка фазы
PCIe-7360 обладает смещением фазы внешнего тактового генератора или экспортом встроенного тактового генератора, что оптимизирует синхронизацию сбора данных/генерирования импульсов в приложениях с высокой скоростью передачи данных. Сдвиг фазы типового тактового сигнала имеет возможность 80-ступенчатой регулировки, это сдвиг фазы от 4.5¢X до 355.5¢X, что предотвращает ошибки при дискретизации во время переходных состояний, с тем чтобы обеспечить корректность и стабильность интервала дискретизации.

Последовательные интерфейсы I2C и SPI
Прикладной функциональный ввод-вывод платы PCIe-7360 может быть настроен как главный узел I2C или SPI. Интерфейс I2C имеет поддержку режима быстрой передачи данных и использует двунаправленные линии, последовательный тактовый генератор и последовательные данные соответственно. Интерфейс SPI использует четырехпоточную передачу данных по последовательному тактовому генератору, последовательный ввод данных, последовательный вывод данных, и выбор микросхемы. Периферийные устройства могут осуществлять связь непосредственно через встроенные в PCIe-7360 протоколы I2C или SPI, наряду с прилагаемыми программными интерфейсами приложений.
