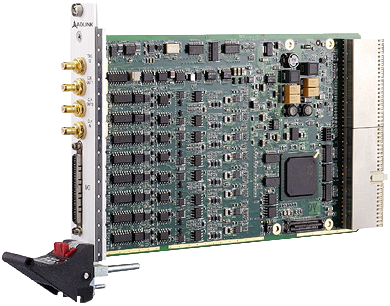

PXI-2022
16-канальная 16-битная плата аналогового ввода стандарта PXI с частотой дискретизации до 250 кГц
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Соответствует спецификации PXI Rev. 2.2
- Синхронизация нескольких плат по PXI Trigger bus
- Объем FIFO для хранения данных на 8000 сэмплов (16 КБ)
- Рабочая температура: от 0 до 55 °C
PXI-2022 от Adlink — это многофункциональная плата УСО, отвечающая требованиям широкого спектра приложений для компьютеров с шиной PXI.
Устройство может иметь до 16 дифференциальных каналов аналогового ввода для минимизации уровня помех. Есть возможность добавить еще больше каналов аналогового ввода, синхронизировав несколько плат посредством PXI Trigger bus.
Плата PXI-2022 имеет цифровую синхронизацию, 4 программируемых канала цифрового ввода-вывода, и 2×32-битных счетчика/таймера общего назначения. Функция автокалибровки регулирует усиление и смещение согласно заданным значениям, что позволяет обойтись без регулировки вручную при помощи потенциометров.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Количество каналов | 16 дифференциальных |
| Разрешение | 12 бит |
| Сопротивление входа | 1 ГОм |
| Соединение входа | Постоянный ток |
| Биполярные диапазоны входа | ±10 В, ±2,5 В |
| Программируемое усиление | 1, 4 |
| Защита от перенапряжения | При включении: ±30 В непрерывно, при выключении: ±30 В непрерывно |
| Максимальная частота дискретизации | 250 кГц |
| Объем данных FIFO | 8 000 сэмплов (16 бит) |
| DNL (усиление =1) | ±0.8 LSB |
| INL (усиление =1) | ±1.5 LSB (номинально), ±3.0 LSB (максимально) |
| Погрешность смещения (усиление =1) | 0,6 мВ (номинально) |
| Погрешность усиления (усиление =1) | 0,05% от входа |
| Передачи данных | Режим опрашивания, прямой доступ к памяти с захватом шины с распределением/сборкой |
|
Цифровой ввод-вывод |
|
| Количество каналов | 4 канала ввода-вывода |
| Совместимость | TTL / CMOS |
| Входные логические уровни |
Входное низкое напряжение: 0,8 В (максимально) Входное высокое напряжение: 2 В (минимально) |
| Выходные логические уровни |
Выходное низкое напряжение: 0,4 В (максимально) Выходное высокое напряжение: 2,8 В (минимально) |
| Выходной приводной ток | ±24 мА |
| Состояние при включении | Вход, согласующий резистор 10 кОм |
| Передачи данных | Режим опрашивания |
|
Общие характеристики |
|
| Автокалибровка | Есть (+5 В, ±3 ppm/°C) |
| Размеры | Модуль 3U PXI, 100 х 160 мм (без разъемов) |
| Разъем | ACL-10568-1, 68-контактный VHDCI |
| Напряжение питания |
+5 В 0,95 A номинально (PXI/DAQ-2208) +3,3 В 0,81 A, +12 В 0,568 A номинально (DAQe-2208) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Рабочая влажность | 10-90%, без выпадения конденсата |
| Влажность хранения | 5-95%, без выпадения конденсата |
| Артикул | Описание |
| PXI-2020 | 8-канальная 16-битная плата аналогового ввода стандарта PXI с частотой дискретизации до 250 кГц |
| PXI-2022 | 16-канальная 16-битная плата аналогового ввода стандарта PXI с частотой дискретизации до 250 кГц |
| Аксессуары | |
| DIN-68S-01 | Плата с 68-контактным разъемом SCSI-II DIN |
| ACL‑10568‑1 | Кабель с 68-контактным разъемом SCSI-VHDCI (подходит к AMP-787082-7), длина 1 м |
| SMB-SMB-1M | Кабель SMB - SMB, 1 м |
| SMB-BNC-1M | Кабель SMB - BNC, 1 м |
