USB-1210
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Высокоскоростной USB 2.0, питание по USB
- Аналоговые и цифровые триггеры
- Изоляция 500 В постоянного тока, объем буфера FIFO 256 млн сэмплов
- Рабочая температура: от 0 до 55 °C

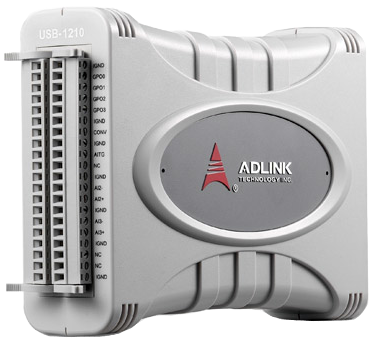

USB-1210 — это 16-битный модуль УСО с высокоскоростным интерфейсом USB 2.0. Модуль оборудован 4 каналами аналогового входа и обеспечивает частоту дискретизации до 2 МГц на канал.
USB-1210 обладает высокой точностью и прекрасной динамической производительностью при максимальной частоте дискретизации и гибких функциях триггеров. Помимо этого, встроенный буфер FIFO объемом 256 млн сэмплов обеспечивает бесперебойный сбор данных даже при высокой загрузке процессора или системы.
Питание модуля USB-1210 осуществляется по шине USB. Модуль оборудован съемными зажимными клеммами для облегчения коммутации. При помощи многофункциональной подставки устройство можно разместить на столе, рейке, или на стене.
Модуль подходит для высокоскоростного сбора данных, лабораторных и медицинских исследований, и является надежным решением по разумной цене.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 16-бит |
| Каналы | 4 дифференциальных (одновременная работа) |
| Максимальная частота дискретизации | 2 МГц на канал |
| Программируемое усиление | 1, 5 |
| Входной диапазон | ±10 В, ± 2 В |
| Погрешность смещения |
± 1 мВ (усиление=1) ± 0,2 мВ (усиление=5) |
| Погрешность усиления |
Номинально: ± 0,01% от максимального значения (усиление=1 & 5) Максимально: ± 0,02% от максимального значения (усиление=1 и 5) |
| Полоса пропускания -3 дБ | 600 кГц |
| CMRR (fin=1 кГц) |
80 дБ (усиление=1) 90 дБ (усиление=5) |
| SFDR (fin=10 кГц) | 98 дБ (усиление=1 и 5) |
| SINAD (fin=10 кГц) | 89 дБ (усиление=1 и 5) |
| THD (fin=10 кГц) | -100 дБ (усиление=1 и 5) |
| SNR (fin=10 кГц) | 89 дБ (усиление=1 и 5) |
| ENOB (fin=10 кГц) | 14,3-бита (усиление=1 и 5) |
| Объем буфера FIFO | 256 млн сэмплов |
| Источники триггеров | Программный, внешний цифровой, аналоговый (от одного аналогового входа) |
| Режимы триггеров | Post, pre, delay, middle, gate, post или delay с перезапуском |
| Внешний источник АЦП | Есть (от CONV) |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения |
При включении: ± 35 В При выключении: ± 15 В |
| Входное сопротивление | 1 ГОм |
| Передача данных | Программируемый ввод-вывод, непрерывно (режим групповой пересылки данных) |
|
Функциональный ввод-вывод |
|
| Режим | Цифровой ввод-вывод, счетчик/таймер общего назначения, ШИМ (так как функциональный ввод-вывод использует общие выводы, одновременно может быть задействован только один из режимов) |
| Цифровой ввод-вывод | 8 входов / 4 выхода (уровень TTLLVTTL) |
| Счетчик/таймер общего назначения | 2х 32-битных, базовая частота: 80 МГц, внешняя до 10 МГц |
| ШИМ | 2 выхода ШИМ (частота модуляции: 0,01 Гц - 5 МГц; рабочий цикл: 1%-99%) |
|
Общие характеристики |
|
| Интерфейс | USB 2.0 high speed |
| Разъем ввода-вывода | 2х съемные 20-контактные зажимные клеммы |
| Напряжение питания | 5 В @ 500 мА (питание по шине USB) |
| Размеры | 114 х 156,5 х 41,3 мм (без подставки и разъема) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Относительная влажность | 5% - 95%, без выпадения конденсата |
| Артикул | Описание |
| USB‑1210 | 4-канальный 16-битный модуль аналогового ввода с интерфейсом USB и частотой дискретизации 2 МГц |
| Аксессуары | |
| RST-20P | Съемная зажимная клемма для USB УСО |
| USB‑2M‑L | Кабель-переходник USB Type A - USB Mini-B с фиксацией, длина 2 м |
