USB-1900 series
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Высокоскоростной USB 2.0, питание по USB
- Аналоговые и цифровые триггеры
- USB-кабель с фиксацией для обеспечения надежности соединения
- Рабочая температура: от 0 до 55 °C

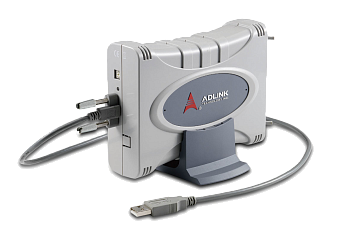

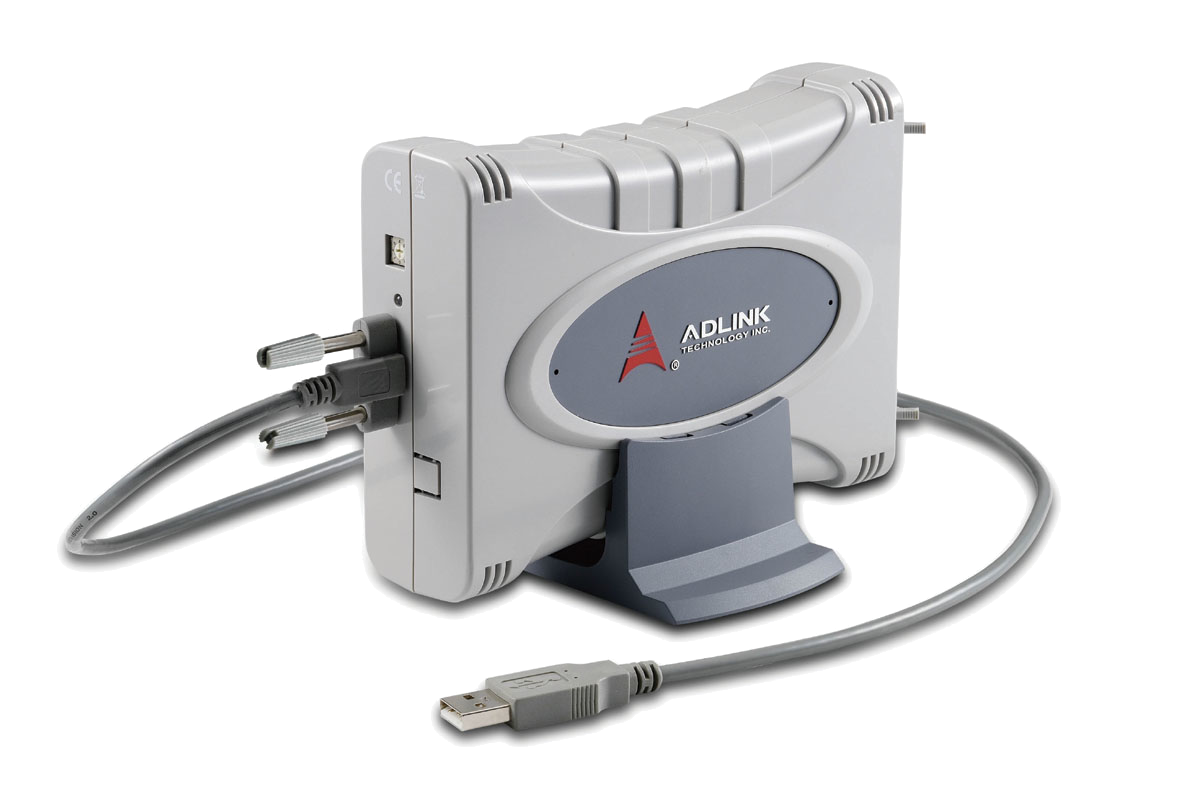

Устройства серии USB-1900 от Adlink — это линейка многофункциональных модулей УСО на базе интерфейса USB 2.0.
16-битные высокопроизводительные модули УСО USB-1901 и USB-1902 с интерфейсом USB 2.0 обладают частотой дискретизации 250 кГц и имеют 4 различных диапазона входного напряжения, в то время как модуль USB-1903 оборудован дополнительными встроенными прецизионными резисторами ток-напряжение, способными непосредственно измерять сигнал тока от 0 до 20 мА.
Питание модулей серии USB-1900 осуществляется по шине USB. Модуль оборудован съемными зажимными клеммами для облегчения коммутации. При помощи многофункциональной подставки устройство можно разместить на столе, рейке, или на стене.
Модуль подходит для проведения тестирования различных сигналов, лабораторных исследований, и промышленной автоматизации. Устройства серии USB-1900 являются простым измерительным решением по разумной цене.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 16-бит |
| Каналы |
16 несимметричных / 8 псевдодифференциальных, вход напряжения (USB-1901, USB-1902) 8 входов тока (USB-1903) |
| Максимальная частота дискретизации | 250 кГц(мультиплексирование, канал-усиление-очередь) |
| Программируемое усиление |
1, 5, 10, 50 (USB-1901, USB-1902) 1 (USB-1903) |
| Входной диапазон | ±10 В, ± 2 В |
| Погрешность смещения |
± 1 мВ (усиление=1) ± 0,2 мВ (усиление=5) |
| Погрешность усиления |
Номинально: ± 0,01% от максимального значения (усиление=1 & 5) Максимально: ± 0,02% от максимального значения (усиление=1 и 5) |
| Полоса пропускания -3 дБ | 600 кГц |
| CMRR (fin=1 кГц) |
80 дБ (усиление=1) 90 дБ (усиление=5) |
| SFDR (fin=10 кГц) | 98 дБ (усиление=1 и 5) |
| SINAD (fin=10 кГц) | 89 дБ (усиление=1 и 5) |
| THD (fin=10 кГц) | -100 дБ (усиление=1 и 5) |
| SNR (fin=10 кГц) | 89 дБ (усиление=1 и 5) |
| ENOB (fin=10 кГц) | 14,3-бита (усиление=1 и 5) |
| Объем буфера FIFO | 256 млн сэмплов |
| Источники триггеров | Программный, внешний цифровой, аналоговый (от одного аналогового входа) |
| Режимы триггеров | Post trigger, pre-trigger, delay trigger, middle trigger, gate trigger, post или delay с перезапуском |
| Внешний источник АЦП | Есть (от CONV) |
| Соединение входа | Постоянный ток |
| Защита от перенапряжения |
При включении: ± 35 В При выключении: ± 15 В |
| Входное сопротивление | 1 ГОм |
| Передача данных | Программируемый ввод-вывод, непрерывно (режим групповой пересылки данных) |
|
Функциональный ввод-вывод |
|
| Режим | Цифровой ввод-вывод, счетчик/таймер общего назначения, ШИМ (так как функциональный ввод-вывод использует общие выводы, одновременно может быть задействован только один из режимов) |
| Цифровой ввод-вывод | 8 входов / 4 выхода (уровень TTLLVTTL) |
| Счетчик/таймер общего назначения | 2х 32-битных, базовая частота: 80 МГц, внешняя до 10 МГц |
| ШИМ | 2 выхода ШИМ (частота модуляции: 0,01 Гц - 5 МГц; рабочий цикл: 1%-99%) |
|
Общие характеристики |
|
| Интерфейс | USB 2.0 high speed |
| Разъем ввода-вывода | 2х съемные 20-контактные зажимные клеммы |
| Напряжение питания | 5 В @ 500 мА (питание по шине USB) |
| Размеры | 114 х 156,5 х 41,3 мм (без подставки и разъема) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Относительная влажность | 5% - 95%, без выпадения конденсата |
| Артикул | Описание |
| USB‑1901 | 16-канальный 16-битный модуль USB УСО 250 кГц, аналоговый вход |
| USB‑1902 | 16-канальный 16-битный многофункциональный модуль USB УСО 250 кГц |
| USB‑1903 | 8-канальный 16-битный многофункциональный модуль USB УСО, вход тока |
| USB‑1901/OEM | 16-канальная 16-битная плата модуля USB УСО 250 кГц, аналоговый вход, OEM-версия, без корпуса |
| USB‑1902/OEM | 16-канальная 16-битная многофункциональная плата модуля USB УСО 250 кГц, OEM-версия, без корпуса |
| USB‑1903/OEM | 8-канальная 16-битная многофункциональная плата модуля USB УСО, вход тока, OEM-версия, без корпуса |
| Аксессуары | |
| RST-20P | Съемная зажимная клемма для USB УСО |
| USB‑2M‑L | Кабель-переходник USB Type A - USB Mini-B с фиксацией, длина 2 м |
