USB-2401
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Высокоскоростной USB 2.0, питание по USB
- Аналоговый вход до 2 кГц
- Съемная клеммная колодка с винтовыми зажимами на модуле
- Рабочая температура: от 0 до 55 °C
USB-2401 — это 4-канальные 24-битные модули USB УСО с универсальным входом, имеющие схемы формирования сигнала, позволяющие получать данные непосредственно с широко распространенных датчиков, таких как выходные преобразователи, термопары, дистанционные датчики температуры, нагрузки, тензодатчики и т.п. Каждый канал может быть настроен независимо на обработку своего типа данных.

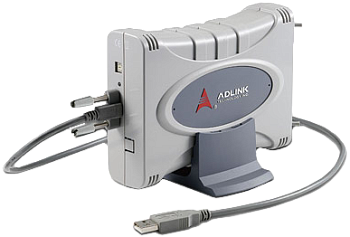

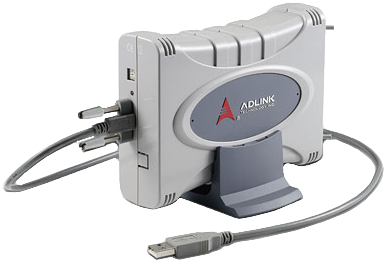

Питание USB-2401 осуществляется по шине USB. Устройство оборудовано клеммными колодками с винтовыми зажимами для облегчения процесса коммутации, а идущая в комплекте многофункциональная подставка позволяет расположить модуль на столе, рейке, или стене.
Модуль USB-2401 подходит для базовых измерительных приложений, требующих высокого разрешения и точности, лабораторных исследований, испытания материалов, и измерения температуры в промышленных условиях. В комплект включена готовая к использованию программа U-test, позволяющая работать с любым модулем USB УСО от Adlink, без дополнительного программирования.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Разрешение | 24-бит |
| Каналы | 4 дифференциальных |
| Типы измерений | Напряжение, ток, термопара, дистанционные датчики температуры, полумост, полный мост, сопротивление |
| Максимальная частота дискретизации | 2 кГц |
| Входной диапазон |
Напряжение: ± 25 В, ± 12,5 В, ± 2,5 В, ± 312,5 мВ Ток: ± 20 мА Термопара: K, J, N, R, S, B, T, E, 78,125 мВ Дистанционный датчик температуры (3-проводной, 4-проводной): Pt 100, Pt 1000, 2,5 В Полумост (120 Ом, 350 Ом): до 30 мВ/В, 78,125 мВ actual Полный мост (120 Ом, 350 Ом): до 30 мВ/В, 78,125 мВ actual Двухпроводное сопротивление: 25 кОм, 2,5 В |
| Соединение входа | Постоянный ток |
| Объем буфера FIFO | 4 000 сэмплов |
| Передача данных | Программируемый ввод-вывод, непрерывно (режим групповой пересылки данных) |
|
Функциональный ввод-вывод |
|
| Каналы | 4 входа / 2 выхода |
| Совместимость | 5 В /TTL |
| Поддерживаемые режимы |
Цифровой ввод-вывод Счетчик/таймер общего назначения: 32-бита; базовая частота 80 МГц, внешний до 10 МГц ШИМ: один канал, частота модуляции: 0,01 Гц - 5 МГц; рабочий цикл: 1%-99% |
| Передача данных | Программируемый ввод-вывод, непрерывно (режим групповой пересылки данных) |
|
Общие характеристики |
|
| Интерфейс | USB 2.0 high speed |
| Разъем ввода-вывода | 2х съемные 20-контактные зажимные клеммы |
| Напряжение питания | 5 В @ 400 мА (питание по шине USB) |
| Размеры | 114 х 156,5 х 41 мм (без подставки и разъема) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Относительная влажность | 5% - 95%, без выпадения конденсата |
| Артикул | Описание |
| USB‑2401 | 4-канальный 24-битный модуль USB УСО с универсальным входом |
| USB‑2401/OEM | 4-канальный 24-битный модуль USB УСО с универсальным входом, версия OEM, без корпуса |
| Аксессуары | |
| RST-20P | Съемная зажимная клемма для USB УСО |
| USB‑2M‑L | Кабель-переходник USB Type A - USB Mini-B с фиксацией, длина 2 м |
