USB-2405
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Высокоскоростной USB 2.0, питание по USB
- Аналоговые и цифровые триггеры, полная автокалибровка
- Поддержка тока возбуждения 2 мА на каждом аналоговом входе для работы с датчиками IEPE
- Рабочая температура: от 0 до 55 °C

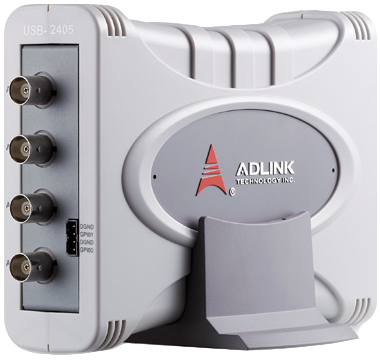

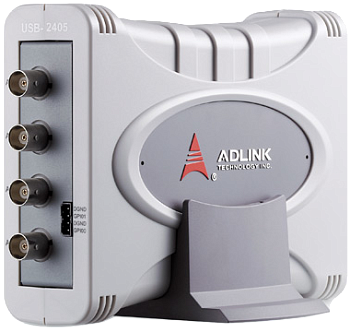

USB-2405 — это 24-битный высокопроизводительный модуль динамического сбора данных с интерфейсом USB. Модуль оборудован 4 аналоговыми входами с частотой дискретизации 128 кГц на канал. USB-2405 также имеет программно настраиваемое соединение входа переменного или постоянного тока, и прецизионный ток возбуждения 2 мА для работы с датчиками IEPE, такими как акселерометры и микрофоны.
Модуль USB-2405 обеспечивает прецизионную точность измерений независимо от колебаний температуры окружающей среды. Встроенный 24-битный АЦП сигма-дельта поддерживает фильтрацию для устранения наложения спектров, подавляющий модулятор и шум внеполосного сигнала, и обеспечивает подходящую полосу пропускания частоты Найквиста, что позволяет с успехом использовать его для измерений сигнала в широком динамическом диапазоне, в приложениях измерения звуковых колебаний и вибрации.
USB-2405 поддерживает цифровые и аналоговые триггеры и гибкие режимы работы триггеров, включая post, delay, middle, gated, и pre-triggering для эффективного сбора данных без необходимости дальнейшей обработки. Питание модуля осуществляется по шине USB. Устройство оснащено разъемами BNC и пружинными клеммами для упрощения коммутации.
| Технические характеристики | |
|
Аналоговый вход |
|
|---|---|
| Каналы | 2 или 4 (одновременно) |
| Разрешение АЦП | 24-бита |
| Тип АЦП | Дельта-сигма |
| Частота дискретизации | 1 - 128 кГц |
| Диапазон входа | ±10 В |
| Объем буфера FIFO | 8000 сэмплов по всем каналам |
| Конфигурация входа | Дифференциальная или псевдодифференциальная |
| Сопротивление входа |
200 кОм (между положительным и отрицательным входами) 16,93 кОм (между отрицательным входом и землей на корпусе) |
| Соединение входа | Переменный или постоянный ток, выбирается программно |
| Интегрированная пьезоэлектрическая электроника (IEPE) |
Ток: 2 мА или 0 мА, выбирается программно Соответствие IEPE: 24 В |
| Защита от перенапряжения | ±60 В |
| Диапазон входа в обычном режиме | ±10 В |
| Источники триггеров | Аналоговые или цифровые, выбираются программно |
| Режимы триггеров | Post, delay, middle, gated, pre, post или delay с перезапуском |
| Передача данных | Программируемый ввод-вывод, непрерывно (режим групповой пересылки данных) |
|
Стабильность постоянного тока (25 °C) |
|
| Погрешность смещения |
Номинально: ±0,15mV Максимально: ±0,3mV |
| Погрешность усиления |
Номинально: ±0,15% Максимально: ±0,3% |
|
Динамическая производительность переменного тока (номинально, 25°C) |
|
| THD, THD+N (Vin = 8.9 Vpk) |
Конфигурация входа: дифференциальная Входная частота: 20 Гц - 20 кГц, THD -94 дБ, THD+N -91 дБ Входная частота: 20 Гц - 46,4 кГц, THD -94 дБ, THD+N -91 дБ Конфигурация входа: псевдодифференциальная Входная частота: 20 Гц - 20 кГц, THD -92 дБ, THD+N -88 дБ Входная частота: 20 Гц - 46,4 кГц, THD -85 дБ, THD+N -85 дБ |
| CMRR | 60 дБ (переменный ток 20 Гц - 1 кГц) |
| Полоса пропускания |
Частота среза переменного тока (-3 дБ): 0,4 Гц Частота среза переменного тока (-0,1 дБ): 2,4 Гц |
| Равномерность |
±0,01 дБ (Входная частота: 20 Гц - 20 кГц) ±0,15 дБ (Входная частота: 20 Гц - 46,4 кГц) |
| Перекрестные помехи |
-102 дБ (Входная частота: 1 кГц) -95 дБ (Входная частота: 46,4 кГц) |
| Шум системы |
Шум аналогового входа 50 мкВ rms (высокое разрешение < 52,734 кГц) Шум аналогового входа 65 мкВ rms (высокоскоростной режим 52,734 кГц - 128 кГц) |
| SFDR (Vin = -1 dBFS) | 104 дБ (Входная частота: 1 кГц) |
| Динамический диапазон (Vin = -60 dBFS, fs=102,4 кГц) | 100 дБ (Входная частота: 1 кГц) |
|
Цифровой ввод-вывод |
|
| Каналы | 2 программируемых функциональных ввода-вывода |
| Совместимость | 3,3 В / TTL (несимметричный) |
| Исходное состояние | Вход (pull low) |
| Входное напряжение |
Логический 0: VIL = 0,8 В максимально; IIL = 0,2 мА максимально Логическая 1: VIH = 2 В минимально; IIH = 0,2 мА максимально |
| Выходное напряжение |
Логический 0: VOL = 0,8 В максимально; IIL = 0,2 мА максимально Логическая 1: VOH = 2 В минимально; IIH = 24 мА максимально |
| Защита от перенапряжения | -2 В ~ +7 В |
| Поддерживаемые режимы |
Статический цифровой ввод-вывод Импульсный вывод, максимальная частота: 4 МГц Счетчик событий, максимальная частота: 4 МГц Цифровой триггер IN Генератор тактовых импульсов IN |
| Передача данных | Программируемый ввод-вывод |
|
Общие характеристики |
|
| Разъем ввода-вывода | 2 или 4 разъема BNC и 4-контактные съемные пружинные клеммы |
| Напряжение питания | 5 В @ 400 мА (питание по шине USB) |
| Размеры (без стойки) | 114 х 167,5 х 41,3 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Относительная влажность | 5% - 95%, без выпадения конденсата |
| Артикул | Описание |
| USB-2405 | 4-канальный 24-битный модуль УСО с интерфейсом USB 2.0 и частотой дискретизации 128 кГц |
| USB‑2405/OEM | 4-канальный 24-битный модуль УСО с интерфейсом USB 2.0 и частотой дискретизации 128 кГц , OEM-версия, без корпуса |
| USB-2405/S | 4-канальный 24-битный модуль УСО с интерфейсом USB 2.0 и частотой дискретизации 128 кГц, без визуального сигнала AnCAD |
| USB‑2405/2AI | 2-канальный 24-битный модуль УСО с интерфейсом USB 2.0 и частотой дискретизации 128 кГц |
| Аксессуары | |
| RST-20P | Съемная зажимная клемма для USB УСО |
| USB‑2M‑L | Кабель-переходник USB Type A - USB Mini-B с фиксацией, длина 2 м |
