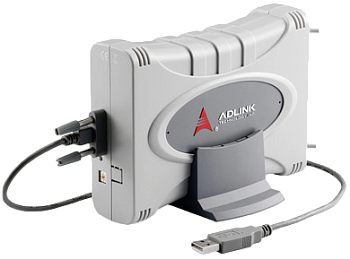

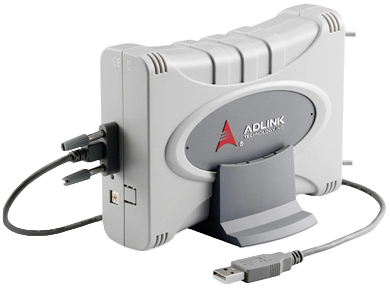

USB-7230/7250
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Высокоскоростной USB 2.0, питание по USB
- 32-канальный изолированный цифровой ввод-вывод (USB-7230), 8-канальный релейный вывод, 8-канальный изолированный цифровой ввод (USB-7250)
- 2-канальный счетчик частоты/событий
- Рабочая температура: от 0 до 55 °C
USB-модули изолированного цифрового ввода-вывода USB-7230/7250 обладают возможностью управления включением и выключением высокого напряжения и мониторинга. Изоляция напряжения составляет до 2500 В RMS.
USB-7230 имеет 32 канала изолированного цифрового ввода-вывода и 2-канальный счетчик частоты/событий. USB-7250 имеет 8 каналов релейного вывода (4 form C и 4 form A), 8 каналов изолированного цифрового ввода, и 2-канальный счетчик частоты/событий.
Питание модулей USB-7230/7250 осуществляется по USB. Они имеют съемные зажимные колодки для удобства подключения устройств и многофункциональную стойку, позволяющую размещать модули на столе, рейке, или стене.
Модули USB-7230/7250 подходит для приложений промышленного управления вводом-выводом, требующих высокого напряжения и надежной защиты. Высокое напряжение изоляции предотвращает повреждение устройства при случайном контакте с внешними источниками напряжения и устраняет паразитные контуры заземления.
В комплект поставки входит бесплатное, готовое к использованию программное обеспечение U-Test, позволяющее эксплуатацию или тестирование любых функций устройств Adlink USB УСО без необходимости дополнительного программирования.
| Технические характеристики | |
|
Релейный выход (USB-7250) |
|
|---|---|
| Каналы | 8 (без фиксации, 4 канала form C и 4 канала form A) |
| Максимальная коммутируемая мощность | 60 Вт, 125 ВА |
| Максимальное коммутируемое напряжение | 220 В постоянного тока, 250 В переменного тока |
| Максимальный коммутируемый ток | 2 А |
| Максимальный несущий ток | 2 А |
| Допустимая нагрузка контактов |
30 В постоянного тока, 2 А (резистивная) 110 В постоянного тока, 0,3 А (резистивная) 125 В переменного тока, 0,5 А (резистивная) |
| Время включения/выключения реле |
Время срабатывания: 2 мс Время возврата: 1 мс |
| Сопротивление | 75 МОм |
| Предполагаемый срок службы | 50 В постоянного тока 0,1 А (резистивная), 1 х 1 000 000 операций |
| Напряжение пробоя | Скачок 1500 В |
|
Изолированный оптический вход |
|
| Каналы | 16 (USB-7230) 8 (USB-7250) |
| Полярность | Двунаправленная (неполярность) |
| Логический уровень | VIH=5 - 24 В, VIL=0 - 1.5 В или сухой контакт |
| Сопротивление входа | 2,4 кОм @ 0,5 Вт |
| Изолированное напряжение | 2500 В RMS (канал - система) |
| Минимальная длительность импульса для регистрации изменения состояния | 20,83 нс (регулируется программно) |
|
Оптическая изолированная частота/Счетчик событий |
|
| Каналы | 2 |
| Логический уровень | VIH=5 - 12 В, VIL=0 - 1.5 В |
| Ширина счетчика событий | 32-бита |
| Максимальная входная частота (соединение DC) | 1 МГц |
| Минимальная входная частота (соединение DC) | 0,1 Гц |
| Максимальная погрешность частоты |
0,5% (f ≦ 50 кГц) 1% (50 кГц < f ≦ 500 кГц) 2% (500 кГц < f ≦ 1 МГц) |
|
Оптически изолированный выход (USB-7230) |
|
| Каналы | 16 |
| Тип вывода | МОП-транзистор с открытым коллектором |
| Напряжение питания | 5-35 В постоянного тока |
| Максимальный ток утечки | 250 мА при максимальной загрузке (на канал) |
|
Общие характеристики |
|
| Интерфейс | Совместим с USB 2.0 high speed, разъем mini-USB |
| Передача данных | Программируемый ввод-вывод |
| Разъем ввода-вывода | 2х съемные 20-контактные зажимные клеммы |
| Напряжение питания | 5 В @ 400 мА (питание по шине USB) |
| Размеры | 156,5 х 114 х 41,3 мм (без подставки и разъема) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Относительная влажность | 5% - 95%, без выпадения конденсата |
| Артикул | Описание |
| USB‑7230 | 32-канальный USB-модуль изолированного цифрового ввода-вывода с 2-канальным счетчиком |
| USB‑7230/OEM | 32-канальный USB-модуль изолированного цифрового ввода-вывода с 2-канальным счетчиком, версия OEM, без корпуса |
| USB‑7250/OEM | 8-канальный USB-модуль релейного выхода с 8 каналами цифрового ввода и 2-канальным счетчиком, версия OEM, без корпуса |
| USB‑7250 | 8-канальный USB-модуль релейного выхода с 8 каналами цифрового ввода и 2-канальным счетчиком |
| Примечание: | В стандартную комплектацию входит одна пара 20-контактных съемных зажимных колодок, 2-метровый кабель USB Type A - USB Mini-B, подставка для модуля, комплект для монтажа на рейку |
| Аксессуары | |
| RST-20P | Съемная зажимная клемма для USB УСО |
| USB‑2M‑L | Кабель-переходник USB Type A - USB Mini-B с фиксацией, длина 2 м |
