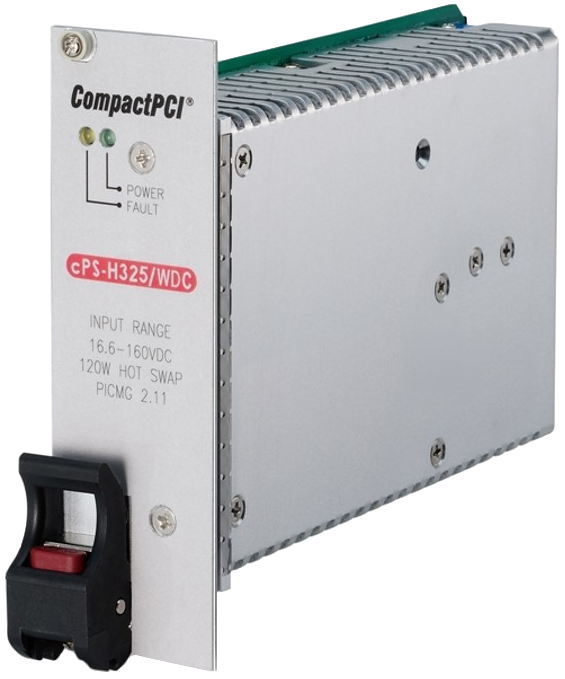

cPS-H325/WDC
Модуль питания 3U CompactPCI 8HP с напряжением питания 16,6 - 160 В постоянного тока
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Напряжение питания: 16,6 - 160 В постоянного тока
- Мощность 120-310 Вт постоянного тока
- Возможность горячей замены
- Рабочая температура: от -40 до +85 °C
47-контактный модуль питания PICMG 2.11 с резервированием и возможностью горячей замены мощностью 120-310 Вт с напряжением питания 16,6 — 160 В постоянного тока. Рабочая температура: от −40 до +85 °C. Конформальное покрытие — по запросу.
| Технические характеристики | |
| Стандарты PICMG | Соответствует интерфейсу питания PICMG 2.11 CompactPCI |
| Форм-фактор | 3U cPCI (100 х 160 мм), ширина: 2 слота (8HP) |
| Напряжение питания | 16,6 - 160 В постоянного тока |
| Частота переключения | 120 КГц при номинальном напряжении питания 110 В постоянного тока |
| Электрическая прочность изоляции |
Ввод-вывод: 3000 В переменного тока Вход-земля: 1500 В переменного тока Выход-выход: 1000 В переменного тока |
| Топология схемы | Резонансный прямой контур |
| Переходная характеристика | Пик перехода < 300 мВ. Восстановление в течение 3 мс для изменения нагрузки на 25% |
| Удаленное включение/выключение | Доступно на выводах [INH#] и [EN#] |
| Разъем ввода-вывода | 47-контактный Positronic PCIH47M400A1 |
| Входной ток |
120W: 6 А при 24 В постоянного тока, 1,3 А при 110 В постоянного тока 310W: 7,5 А при 48 В постоянного тока, 3,3 А при 110 В постоянного тока Без нагрузки: 0,35 А при 24 В постоянного тока, 0,45 А при 110 В постоянного тока |
| Пусковой ток | 27 А в пике при номинальных 110 В постоянного тока |
| Выходное напряжение/ток |
5 В: номинально 20 А, максимально 33 А, 35 А в пике 3,3 В: номинально 20 А, максимально 33 А, 35 А в пике +12 В: номинально 11 А, максимально 20 А, 23 А в пике -12 В: номинально 1 А, максимально 2 А, 3 А в пике Максимальная нагрузка - это постоянная нагрузка на каждый канал отдельно. Все каналы не могут работать одновременно с полной нагрузкой. |
| Выходная мощность |
Номинально 120 Вт (с пассивным охлаждением) 310 Вт (с принудительным охлаждением) |
| Нестабильность выходного напряжения | Номинально 0,2 % |
| Регулирование нагрузки |
Номинально ± 1 % для V1 и V2 Номинально ± 2 % для V3 Номинально ± 5 % для V4 |
| КПД |
Номинально 85% при 24 В постоянного тока (120 Вт) 88% при 48 В постоянного тока (310 Вт) 89% при 110 В постоянного тока (310 Вт) Номинально 78-79 % |
| Пороговый детектор выходного напряжения | Доступен на выходах 5 В, 3,3 В, +12 В, и перераспределении тока |
| Резервирование N+1 | Оборудовано встроенными ORing-диодами |
| Сигнал о сбое питания | Доступен на выводе [FAL#] |
| Защита |
От перегрева: датчик температуры NTC на выводе [DEG#] По току: на каждом канале По нагрузке: номинально 120% от максимальной нагрузки, полная защита от перегрузки на выходе и короткого замыкания По напряжению: встроенная на всех выходах По входному напряжению: есть От обратной полярности: есть Конформальное покрытие: доступно |
| Светодиодные индикаторы состояния |
Зеленый индикатор питания Красный индикатор неисправности |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C с понижением мощности |
| Температура хранения | От -45 до +90 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация | 6 степеней свободы, случайная частота 10-150 Гц, 10G |
| Сертификация | CE, FCC, Class A, EN 61000-4-3, EN 61000-4-5, EN 61000-4-6, EN 55022, IEC 60950 Class I |
| Артикул | Описание |
| cPS‑H325/WDC | 47-контактный модуль питания PICMG 2.11 с резервированием и возможностью горячей замены мощностью 120-310 Вт с напряжением питания 16,6 - 160 В постоянного тока. Конформальное покрытие - по запросу |
