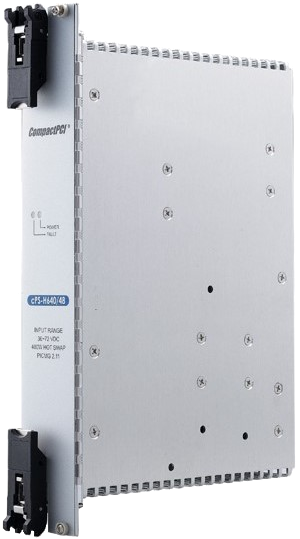

cPS-H640/48
Модуль питания 6U CompactPCI 8HP с входом 36‑72 В постоянного тока
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Напряжение питания: 36-72 В постоянного тока
- Мощность 400 Вт
- Возможность горячей замены
- Рабочая температура: от 0 до +70 °C
47-контактный модуль питания PICMG 2.11 6U CompactPCI 8HP мощностью 400 Вт с входом 36‑72 В постоянного тока с резервированием и возможностью горячей замены. Рабочая температура: от 0 до +70 °C.
| Технические характеристики | |
| Стандарты PICMG | Соответствует интерфейсу питания PICMG 2.11 CompactPCI |
| Форм-фактор | 6U cPCI (233,33 х 160 мм), ширина: 2 слота (8HP) |
| Напряжение питания | 36-72 В постоянного тока |
| Входной ток | 12 A при 48 В постоянного тока |
| Выходное напряжение/ток |
5 В: номинально 40 А, максимально 50 А 3,3 В: номинально 20 А, максимально 40 А +12 В: номинально 10 А, максимально 15 А -12 В: номинально 2 А, максимально 5 А Максимальная нагрузка - это постоянная нагрузка на каждый канал отдельно. Все каналы не могут работать одновременно с полной нагрузкой. |
| Минимальная нагрузка выходного напряжения | 1 А при +5 В |
| Выходная мощность | Номинально 400 Вт |
| Нестабильность выходного напряжения | Номинально 0,1 % |
| Регулирование нагрузки | Номинально 1-3 % |
| Пульсация | 50 мВ на выводах +5 В и 3,3 В, 120 мВ на выводах +12 В и -12 В |
| Время выдерживания | 10 мс после сигнала о сбое питания |
| КПД | Номинально 78-83 % |
| Пороговый детектор выходного напряжения и перераспределения тока | Доступен на выходах 5 В, 3,3 В, +12 В |
| Резервирование N+1 | Оборудовано встроенными ORing-диодами |
| Удаленное включение/выключение | Доступно на выводах [INH#] и [EN#] |
| Сигнал о сбое питания | Доступен на выводе [FAL#] |
| Сигнал о понижении мощности | Доступен на выводе [DEG#] |
| Защита |
От перегрева: 70 ˚C По току: на каждом канале По нагрузке: номинально 120% от максимальной нагрузки, полная защита от перегрузки на выходе и короткого замыкания По напряжению: встроенная на всех выходах |
| Светодиодные индикаторы состояния |
Зеленый индикатор питания Желтый индикатор неисправности |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От 0 до 70 ˚C (от 0 до +40 ˚C при полной нагрузке при необходимой циркуляции воздуха. Линейное понижение мощности до 50% при +70 ˚C.) Для обеспечения полной номинальной мощности требуется скорость потока воздуха не ниже 34 м3/ч |
| Температура хранения | От -20 до +85 °C |
| Влажность | От 5% до 90%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация | Рабочая: 1,88 Grms, 5-500 Гц, по каждой оси |
| Сертификация | IEC950, EN 55022, FCC Class A, IEC60950 Class I |
| Артикул | Описание |
| cPS‑H640/48 | 47-контактный модуль питания PICMG 2.11 6U CompactPCI 8HP мощностью 400 Вт с входом 36-72 В постоянного тока с резервированием и возможностью горячей замены |
