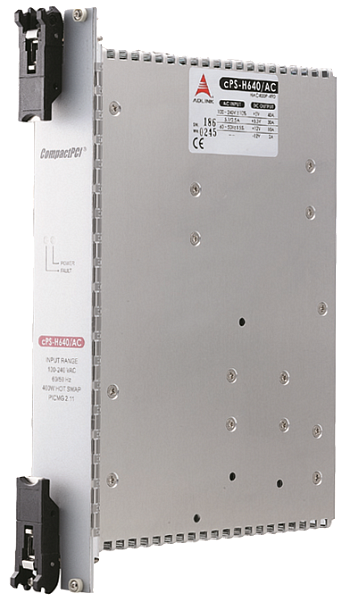

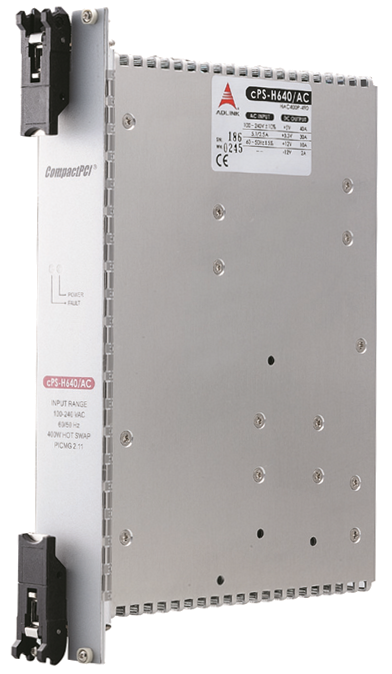

47-контактный модуль питания PICMG 2.11 6U CompactPCI 8HP мощностью 400 Вт с универсальным входом 100-240 В переменного тока с резервированием и возможностью горячей замены. Рабочая температура: от 0 до +70 °C.
Технические характеристики | |
Стандарты PICMG | Соответствует интерфейсу питания PICMG 2.11 CompactPCI |
Форм-фактор | 6U cPCI (233,33 х 160 мм), ширина: 2 слота (8HP) |
Напряжение питания | 100-240 В переменного тока ± 10% |
Частота | 50-60 ± 5% Гц |
Входной ток |
5,1 A при 115 В переменного тока 2,5 A при 230 В переменного тока |
Пусковой ток | < 30 A при 230 В переменного тока |
PFC |
Номинально 0,97-0,99 Соответствует IEC1000-3-2 |
Выходное напряжение/ток |
5 В: номинально 40 А, максимально 50 А 3,3 В: номинально 20 А, максимально 40 А +12 В: номинально 10 А, максимально 15 А -12 В: номинально 2 А, максимально 5 А Максимальная нагрузка - это постоянная нагрузка на каждый канал отдельно. Все каналы не могут работать одновременно с полной нагрузкой. |
Выходная мощность | Номинально 400 Вт |
Нестабильность выходного напряжения | Номинально 0,1 % |
Регулирование нагрузки | Номинально 1-3 % |
Пульсация | 50 мВ на выводах +5 В и 3,3 В, 120 мВ на выводах +12 В и -12 В |
Время выдерживания | 10 мс после сигнала о сбое питания |
КПД | Номинально 78-83 % |
Пороговый детектор выходного напряжения и перераспределения тока | Доступен на выходах 5 В, 3,3 В, +12 В |
Резервирование N+1 | Оборудовано встроенными ORing-диодами |
Удаленное включение/выключение | Доступно на выводах [INH#] и [EN#] |
Сигнал о сбое питания | Доступен на выводе [FAL#] |
Сигнал о понижении мощности | Доступен на выводе [DEG#] |
Защита |
От перегрева: 70 ˚C По току: на каждом канале По нагрузке: номинально 120% от максимальной нагрузки, полная защита от перегрузки на выходе и короткого замыкания По напряжению: встроенная на всех выходах |
Светодиодные индикаторы состояния |
Зеленый индикатор питания Желтый индикатор неисправности |
Утечка на землю | <0,9 мА при 230 В переменного тока |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура |
От 0 до 70 ˚C (от 0 до +40 ˚C при полной нагрузке при необходимой циркуляции воздуха. Линейное понижение мощности до 50% при +70 ˚C.) Для обеспечения полной номинальной мощности требуется скорость потока воздуха не ниже 34 м3/ч |
Температура хранения | От -20 до +85 °C |
Влажность | От 5% до 90%, без выпадения конденсата |
Удары | Двойная амплитуда 15 G, 11 мс, хранение |
Вибрация | Рабочая: 1,88 Grms, 5-500 Гц, по каждой оси |
Сертификация | IEC950, EN 55022, FCC Class A, IEC60950 Class I |
Артикул | Описание |
cPS‑H640/AC | 47-контактный модуль питания PICMG 2.11 6U CompactPCI 8HP мощностью 400 Вт с универсальным входом 100-240 В переменного тока с резервированием и возможностью горячей замены |
