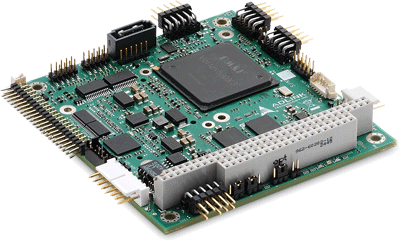

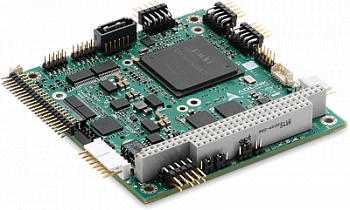

CM1-86DX3
Защищенный одноплатный компьютер форм‑фактора PC/104 с системой‑на‑чипе Vortex86DX3
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
Одноплатный компьютер CM1-86DX3 оборудован системой-на-чипе Vortex86DX3 и сконструирован на основе форм-фактора PC/104. Компьютер полностью совместим со спецификацией PC/104, версии 2.6. Отличается компактностью и высокоинтегрированностью.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор | Система-на-чипе Vortex86DX3 1.0 ГГц |
| ОЗУ | 2ГБ встроенной памяти DDR3L |
| BIOS | AMI BIOS, встроенный в систему-на-чипе |
| SEMA | Есть |
| Аппаратный монитор | 2 порта LAN, сторожевой таймер watchdog |
| Сторожевой таймер Watchdog | Есть. 3 различных |
| Шины расширения | PC/104 (ISA) |
|
Видео |
|
| Интерфейс VGA | Есть |
| TTL/TFT | Один канал 18/24-бит |
|
Ethernet |
|
| Стандартно |
1x встроенный PHY (10/100 Мб) 1x Intel i210IT (10/100/1000 Мб) |
|
Интерфейсы ввода-вывода |
|
| USB | 2 порта USB 2.0 |
| SATA | 1 порт SATA |
| Последовательный ввод-вывод | 2 порта RS-232/422/485, 2 порта RS232 |
| PS2 | Клавиатура и мышь |
| Ввод-вывод общего назначения | 8x |
|
Питание |
|
| Напряжение питания | Режим AT (5В постоянного тока +/-5%) |
| Потребляемая мощность | Около 6-7 Вт |
| Состояния питания | Без ACPI |
|
Другие характеристики |
|
| Форм-фактор | Спецификация PC/104 2.6 |
| Размеры | 96 x 90 мм |
| Операционные системы |
Стандартная поддержка: WES2009, WES7, Linux, QNX Расширенная поддержка: WEC7, WinCE 6.0 (по запросу) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | Стандартно: 0...+60 °C |
| Температура хранения | -55...+85 °C |
| Охлаждение | Пассивное |
| Влажность | 10...90% (без конденсации) |
| Удары | Хранение: 50G полная амплитуда, продолжительность 11мс, MIL-STD-202G Method 213B |
| Вибрация | Эксплуатация: 11.96 Grms, 50-2000 Гц, все оси, MIL-STD-202G Method 214A |
| Артикул | Описание |
| CM1-86DX3 | Одноплатный компьютер форм-фактора PC/104 с системой-на-чипе Vortex 86DX3, 2ГБ встроенной памяти DDR3, интерфейсами 10/100 Ethernet, Gigabit Ethernet, разъемом CFast, видеовыводами TTL/TFT |
| CM1-86DX3-ETT | Одноплатный компьютер форм-фактора PC/104 с системой-на-чипе Vortex 86DX3, 2ГБ встроенной памяти DDR3, интерфейсами 10/100 Ethernet, Gigabit Ethernet, разъемом CFast, видеовыводами TTL/TFT, рабочая температура от -40 до +85°C |
| Аксессуары | |
| CM1-86DX3-X-01 | Кабельный набор CM1-86DX3 |
| CM1‑86DX3‑TM‑10 | Пассивный радиатор для CM1-86DX3, от 0 до +60 °C |
| CM1‑86DX3‑TM‑20 | Пассивный радиатор для CM1-86DX3, от -40 до +85 °C, обязательно наличие притока воздуха |
