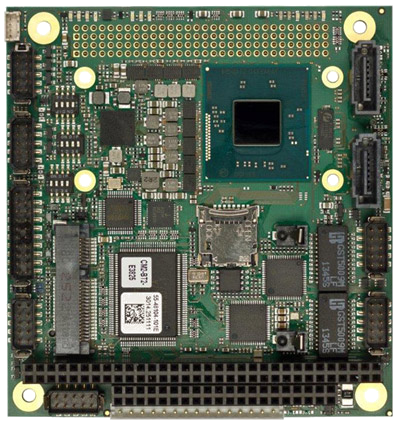

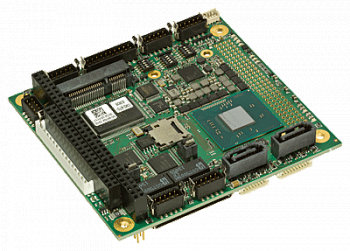

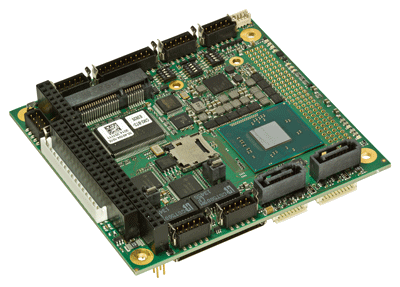

CM2-BT2
Защищенный одноплатный компьютер форм‑фактора PC/104‑Plus с системой‑на‑чипе Intel Atom
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Система-на-чипе с процессором Dual-core Intel Atom
- ОЗУ до 4ГБ DDR3L 1333МГц
- Поддержка VGA и LVDS
- Рабочая температура для версии Extreme Rugged: -40...+85 °C
Одноплатный компьютер CM2-BT2 от компании ADLINK со встроенной функциональностью SEMA Cloud готов для приложений интернета вещей (IoT). CM2-BT2 способен присоединять действующие промышленные устройства и другие IoT-системы к облаку, извлекать из них необработанные данные, определять какие данные следует сохранить локально, а какие вернуть в облако для дальнейшего исследования. Результаты этих исследований могут содержать ценную информацию для принятия решений и служить для создания инновационных бизнес-возможностей.
- Система-на-чипе с процессором Dual-core Intel Atom
- ОЗУ до 4ГБ DDR3L 1333МГц
- Поддержка VGA и LVDS
- 1 разъем Gigabit Ethernet (опционально 2 разъема)
- 1 разъем SATA 3Гб/с (опционально 2 разъема SATA), 1 разъем USB 3.0 + 2 разъема USB 2.0, 8 вводов-выводов общего назначения
- Рабочая температура для версии Extreme Rugged: -40...+85 °C
- Поддержка функций Smart Embedded Management Agent (SEMA)
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Система-на-чипе Dual-core Intel Atom E3825 (2C), 1.33 ГГц, 533/- (без Turbo), 6 Вт Поддержка: одного, двух и четырех ядер процессора с исполнением с изменением последовательности (OOE), Intel VT-x, Intel SSE4.1 и SSE4.2, архитектуры Intel 64, IA 32-бит, PCLMULQDQ Instruction DRNG, Intel Thermal Monitor (TM1 & TM2) Примечание: доступные характеристики различных процессоров могут отличаться. |
| ОЗУ | До 4ГБ DDR3L-1066/1333 МГц DDR3L SO-DIMM |
| Встроенная BIOS | AMI EFI с резервной копией CMOS в SPI BIOS 8 МБ |
| Кэш | Первичный 32 КБ, 8-канальный кэш 1-го уровня для инструкций и 24 КБ, 6-канальный кэш данных первого уровня с обратной записью |
| Шины расширения | PC/104-Plus (ISA & PCI) |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъемы для отладки |
40-контактный многофункциональный разъем для плоского кабеля Примечание: для использования в комплексе с отладочным модулем DB-40, обеспечивающим доступ к светодиодным индикаторам BIOS POST, доступом к контроллеру управления системной платой (BMC), SPI BIOS flashing, контрольными точками доступа к электрической цепи, светодиодными индикаторами для отладки |
|
Видео |
|
| Характеристики графического процессора |
Архитектура графического ядра Intel 7-го поколения с 4 исполнительными модулями Поддержка 2-х независимых дисплеев Аппаратное ускорение 3D графики Поддержка DirectX 11, OCL 1.1, OGL ES Halt/2.0/1.1, OGL 3.2 Аппаратное ускорение декодирования видео, включая поддержку форматов H.264, MPEG2, MVC, VC-1, WMV9 и VP8 Аппаратное ускорение кодирования видео, включая поддержку форматов H.264, MPEG2 и MVC |
| LVDS/eDP | Одно/двухканальный LVDS 18/24-бит от eDP |
| VGA | Есть |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в систему-на-чипе |
| Аудио кодек | ALC886 |
|
Ethernet |
|
| Intel MAC/PHY | 2 контроллера Ethernet Intel i210 (MAC/PHY) |
| Интерфейс | 10/100/1000 Gigabit Ethernet |
|
Интерфейсы ввода-вывода |
|
| USB | 3 разъема USB 2.0 (1 на mSATA) + 1 разъем USB 3.0 |
| SATA | 1 разъем SATA 3 Гб/с совместно с mSATA (опционально 2-й порт SATA 3Гб/с без поддержки mSATA) |
| Вводы-выводы общего назначения | 8 вводов-выводов |
| Последовательные порты | 2 порта RS-232/485 (с полным подтверждением связи) + 2 порта RS-232/485 (только TX, RX, CTS, RTS) |
|
LPC |
|
| LPC | LPC UART NCT5104D (Nuvoton) |
|
Питание |
|
| Напряжение питания (стандартно) |
ATX = 5В ±5% / 5В без нагрузки ±5% AT = 5В ±5% |
| Администрирование | Соответствует ACPI 5.0 |
| Состояния питания | C1-C6, S0, S3, S4, S5 (вывод из режима ожидания по USB S3/S4 и LAN S3/S4/S5) |
| Режим ECO | Поддержка глубокого режима S5 для экономии энергии |
|
Другие характеристики |
|
| Форм-фактор | PC/104-Plus |
| Размеры | 90 x 96 мм |
| Операционные системы |
Стандартная поддержка: Windows 7/8 32/64-бит, Linux 32/64-бит Расширенная поддержка (BSP): WES7/8, WEC7, Linux, QNX, VxWorks |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: 0...+60 °C В версии Extreme Rugged: -40...+85 °C |
| Влажность |
5-90% RH рабочая, без конденсации 5-95% RH хранение (рабочая при наличии конформального покрытия) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест. |
| Артикул | Описание |
| CM2-BT2-E3825 | Процессорная плата PC/104-Plus, 2-ядерный Intel Atom E3825 1,33 ГГц, теплоотвод, рабочая температура от 0 до +60 °C |
| CM2-BT2-E3825-CC | Процессорная плата PC/104-Plus, 2-ядерный Intel Atom E3825 1,33 ГГц, теплоотвод, рабочая температура от 0 до +60 °C, конформальное покрытие |
| CM2-BT2-E3825-ETT | Процессорная плата PC/104-Plus, 2-ядерный Intel Atom E3825 1,33 ГГц, теплоотвод, рабочая температура от -40 до +85 °C |
| CM2‑BT2‑E3825‑ETT‑CC | Процессорная плата PC/104-Plus, 2-ядерный Intel Atom E3825 1,33 ГГц, теплоотвод, рабочая температура от -40 до +85 °C, конформальное покрытие |
| 2GB DDR3L SODIMM | Плата памяти 2ГБ DDR3L для CM2-BT2 |
| 4GB DDR3L SODIMM | Плата памяти 4ГБ DDR3L для CM2-BT2 |
