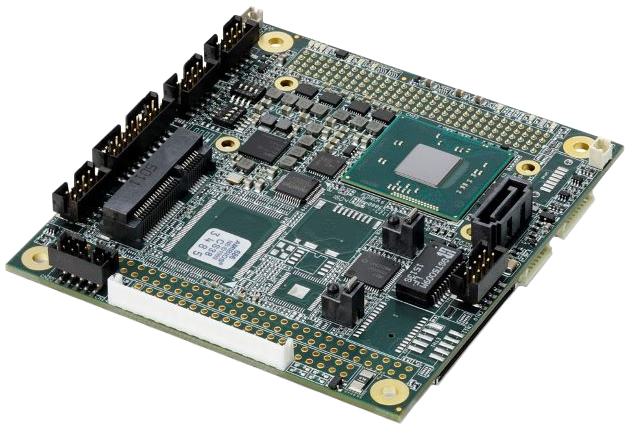

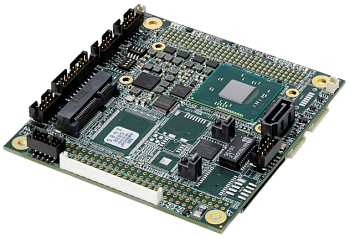

CM3-BT1
Защищенный одноплатный компьютер форм‑фактора PCI-104 с процессором Intel Atom E3800 Series
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 1-ядерный Intel Atom E3815 1,46 ГГц, 400 МГц Gfx, 5 Вт
- ОЗУ до 4ГБ DDR3L 1333МГц
- Поддержка VGA и LVDS
- Рабочая температура: от -40 до +85 °C (максимально)
Одноплатный компьютер CMx-BTx выполнен в форм‑факторе PC/104, полностью соответствует спецификации PCI-104 Version 1.1, и частично соответствует спецификации PC/104 Version 2.6.
Одноплатные компьютеры форм-фактора PC/104 являются очень компактными и имеют высокую степень интеграции. Данный компьютер оборудован процессором Intel Bay Trail, выполненным по техпроцессу 22 нм. Плата имеет разъемы DDR3L SO-DIMM, PC/104, PCI-104, 3х USB 2.0, до 2х Gigabit Ethernet, до 2х SATA 3 Гб/с, 1х специализированный панельный разъем HD-аудио, VGA, LVDS, до 4х COM-портов, mini-PCIe (с портом USB 2.0).
Напряжение питания CMx-BTx составляет всего 5 В. Плата работает под управлением операционных систем типа DOS, Windows 7/8 32 и 64 бита, Linux, VxWorks, и других.
Еще одна особенность платы — это отказоустойчивая BIOS, позволяющая пользователю запустить модуль, даже при повреждении оригинальной BIOS.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
1-ядерный Intel Atom E3815 1,46 ГГц, 400 МГц Gfx, 5 Вт Поддержка: одного, двух и четырех ядер процессора с исполнением с изменением последовательности (OOE), Intel VT-x, Intel SSE4.1 и SSE4.2, архитектуры Intel 64, IA 32-бит, PCLMULQDQ Instruction DRNG, Intel Thermal Monitor (TM1 & TM2) Примечание: доступные характеристики различных процессоров могут отличаться. |
| ОЗУ | До 4ГБ DDR3L-1066/1333 МГц DDR3L SO-DIMM |
| Встроенная BIOS | AMI EFI с резервной копией CMOS в SPI BIOS 8 МБ |
| Кэш | Первичный 32 КБ, 8-канальный кэш 1-го уровня для инструкций и 24 КБ, 6-канальный кэш данных первого уровня с обратной записью |
| Шины расширения | PCI-104 |
| Контроллер платы SEMA | Поддержка: мониторинг тока/напряжения, отладка последовательности питания, управление режимом AT/ATX, логистическая и исследовательская информация, управление плоской панелью, I2C общего назначения, BIOS с защитой от отказа (двойной BIOS), сторожевой таймер Watchdog и управление вентилятором |
| Разъемы для отладки | 40-контактный многофункциональный разъем для плоского кабеля Примечание: для использования в комплексе с отладочным модулем DB-40, обеспечивающим доступ к светодиодным индикаторам BIOS POST, доступом к контроллеру управления системной платой (BMC), SPI BIOS flashing, контрольными точками доступа к электрической цепи, светодиодными индикаторами для отладки |
|
Видео |
|
| Характеристики графического процессора |
Архитектура графического ядра Intel 7-го поколения с 4 исполнительными модулями Поддержка 2-х независимых дисплеев Аппаратное ускорение 3D графики Поддержка DirectX 11, OCL 1.1, OGL ES Halt/2.0/1.1, OGL 3.2 Аппаратное ускорение декодирования видео, включая поддержку форматов H.264, MPEG2, MVC, VC-1, WMV9 и VP8 Аппаратное ускорение кодирования видео, включая поддержку форматов H.264, MPEG2 и MVC |
| LVDS | Одно/двухканальный LVDS 18/24-бит от eDP |
| VGA | Есть |
|
Аудио |
|
| Чипсет | Intel HD Audio встроенный в процессор |
| Аудио кодек | ALC888 |
|
Ethernet |
|
| Intel MAC/PHY | 2x контроллера Ethernet Intel i210 (MAC/PHY) |
| Interface | 10/100/1000 Gigabit Ethernet |
|
Интерфейсы ввода-вывода |
|
| USB | 3x USB 2.0 (1x на mSATA) |
| SATA | 1x SATA 3 Гб/с совместно с mSATA (опционально 2-й порт SATA 3Гб/с без поддержки mSATA) |
| GPIO | 8x |
| Последовательные порты | 2 порта RS-232/485 (с полным подтверждением связи) + 2 порта RS-232/485 (только TX, RX, CTS, RTS) |
|
LPC |
|
| LPC | LPC UART NCT5104D (Nuvoton) |
|
Питание |
|
| Напряжение питания (стандартно) | ATX = 5В ±5% / 5В без нагрузки ±5% или AT = 5В ±5% |
| Администрирование | Соответствует ACPI 5.0 |
| Состояния питания | C1-C6, S0, S3, S4, S5 (вывод из режима ожидания по USB S3/S4 и LAN S3/S4/S5) |
| Режим ECO | Поддержка глубокого режима S5 для экономии энергии |
|
Другие характеристики |
|
| Форм-фактор | PC/104 Version 2.6 |
| Размеры | 90 x 96 мм |
| Операционные системы |
Стандартная поддержка: Windows 7/8 32/64-бит, Linux 32/64-бит Расширенная поддержка (BSP): WES7/8, WEC7, Linux, QNX, VxWorks |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: от 0 до +60 °C Расширенный диапазон: от -40 до +85 °C |
| Влажность |
5-90% RH рабочая, без выпадения конденсата 5-95% RH хранение (рабочая при наличии конформального покрытия) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест. |
| Артикул | Описание |
| CM3‑BT1‑E3815 | PCI-104, 1-ядерный Intel Atom E3815 1,46 ГГц, с теплоотводом, рабочая температура: от 0 до +60 °C |
| CM3‑BT1‑E3815‑ETT | PCI-104, 1-ядерный Intel Atom E3815 1,46 ГГц, с теплоотводом, рабочая температура: от -40 до +85 °C |
