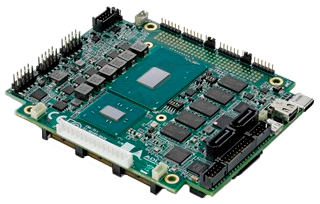

CMx-SLx

Одноплатный компьютер форм-фактора PCI/104-Express Type 1 с процессором Intel® Core™ 6-го поколения (бывший Skylake)
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Процессор Intel® Core™ 6-го поколения
  • ОЗУ DDR4-ECC объемом до 16 ГБ (распаяно на плате)
  • Графика Intel® 9-го поколения с низким энергопотреблением
  • Рабочая температура в версии Extreme Rugged: от -45 до +85 °C

CMx-SLx — это одноплатный компьютер форм-фактора PCI/104-Express Type 1 оборудованный 64-битным процессором Intel® Core™ i3 6-го поколения (бывший «Skylake-H») и чипсетом Intel® CM236. Он разработан для клиентов с высокими требованиями к вычислительной мощности и производительности графики и заинтересованных в получении продукта с длительным сроком службы. Процессор с поддержкой технологии Intel Hyper-Threading (i3-6102E = 2 ядра, 4 потока) и распаянное на плате ОЗУ ECC DDR4 1866/2133 МГц объемом 8/16 ГБ обеспечивают оптимальную общую производительность.

Встроенная графика Intel® 9-го поколения включает такие составляющие как OpenGL 5.x, OpenCL 2.x, DirectX 2015, DirectX 12, технология Intel® Clear Video HD, Advanced Scheduler 2.0, 1.0, поддержка XPDM и DirectX Video Acceleration (DXVA) для полного аппаратного кодека HEVC/VP8/VP9/AVC/MPEG2. В качестве графических выводов используются 1-канальный LVDS 18/24-бит (опционально 4-полосный eDP) и 3 порта DDI с поддержкой HDMI/DVI/DisplayPort.

Компьютер имеет 1 порт mini DisplayPort (DDI1), 1 micro HDMI (DDI2), 1-канальный LVDS 18/24-бит (eDP), 2 Gigabit Ethernet, 4 USB 2.0, 2 COM, 8 портов GPIO (от BMC), 2 SATA 6 Гб/с и 1 встроенный SATA SSD с поддержкой SLC (до 32 ГБ) и MLC (до 64 ГБ). Модуль оборудован SPI AMI EFI BIOS с резервной копией CMOS и поддержкой встроенных функций таких как отказоустойчивый BIOS, удаленная консоль, резервное копирование CMOS, аппаратный монитор и сторожевой таймер watchdog.

CMx-SLx способен работать в температурных диапазонах от 0 до +60 °C (стандартно) и от −40 до +85°C (опционально).

Технические характеристики

Система

Процессор Intel® Core™ 6-го поколения
Core™ i3-6102E 1,9 ГГц (без Turbo), 25 Вт (2C/GT2)
В зависимости от требований, возможна установка следующих процессоров:
Core™ i3-6100E 2,7 ГГц (без Turbo), 35 Вт (2C/GT2)
Xeon® E3-1505L v5 2,0/2,8 ГГц (Turbo), 25 Вт (4C/GT2)
Чипсет CM236 (поддержка памяти ECC, Intel® AMT)
ОЗУ Распаянная на плате 1-канальная память DDR4-ECC 1867/2133 МГц объемом 8 ГБ
Опционально: 1-канальная DDR4-ECC объемом 16 ГБ
Встроенный накопитель SSD SLC SATA объемом 8 ГБ
В зависимости от требований доступны также следующие варианты:
SSD SLC/MLC объемом 16 ГБ
SSD SLC/MLC объемом 32 ГБ
SSD MLC объемом 64 ГБ
Встроенный BIOS AMI EFI с резервной копией CMOS в SPI BIOS 16 МБ с поддержкой Intel® AMT 11.00
Кэш 3 МБ для Core™ i3 (опционально: 8 МБ для процессора Xeon®)
Шины расширения PCI/104-Express Type 1
PCI-104

Аудио

Чипсет Встроенный в Intel® HD Audio
доступен на портах DisplayPort и HDMI

Ethernet

Intel® MAC/PHY 1x Intel® MAC/PHY: i219LM/V (LM с поддержкой AMT 11.0)
1x Intel® MAC/PHY: i210IT
Интерфейс 10/100/1000 Gigabit Ethernet

TPM

TPM Поддержка TPM в BIOS

Видео

Графический процессор Графическое ядро Intel® 9-го поколения с низким энергопотреблением. Возможность одновременного вывода изображения на 3 дисплея посредством интерфейсов DisplayPort/HDMI/LVDS
Аппаратное кодирование HD (включая HEVC) DirectX 12, DirectX 11.2, DirectX 11.1, DirectX 11, DirectX 10.1, DirectX 10, DirectX 9 с поддержкой OpenGL 4.4/4.3 и ES 2.0
Поддержка OpenCL 2.1, 2.0/1.2
DDI DDI1/2 с поддержкой DisplayPort/HDMI
LVDS 1 канал LVDS 18/24-бит от микросхемы eDP-LVDS

Интерфейсы ввода-вывода

USB 1x USB 3.1 и 6x USB 2.0 (2x USB 2.0 к разъему шины PCIe/104)
SATA 2x SATA 6 Гб/с и 1x SATA ко встроенному SATA-SSD
Последовательные порты 2x RS-232
Порты ввода-вывода общего назначения (GPIO) 8x
SMBus 1x
I2C 1x

Питание

Стандартно ATX = 5 В ±5% / 5 В в режиме ожидания ±5% или AT = 5 В ±5%
Опционально В зависимости от процессора и требований, возможен вариант единого источника питания 5 В постоянного тока
Администрирование Совместимо с ACPI 5.0
Состояния питания: C1-C6, S0, S1, S3, S4, S5, режим S5 ECO (вывод из режима ожидания по USB S3/S4, вывод из режима ожидания по сети S3/S4/S5)
Режим ECO Поддержка глубокого режима S5 для экономии энергии

Программное обеспечение

Операционные системы (стандартная поддержка) Windows 10 (64-бит), Windows 7 (32/64-бит), Linux YOCTO 64-бит, VxWorks 7 (64-бит), QNX 6.6
Программное обеспечение SEMA® Местное администрирование и контроль встроенных компьютерных систем
Расширенный EAPI для приложений мониторинга, управления и аналитики
Поддержка различных ОС на различных платформах (x86, ARM)

Механические характеристики

Форм-фактор Спецификация PCI/104-Express, версия 3.0
Размеры 117,4 мм x 96 мм

Условия эксплуатации и хранения

Рабочая температура Стандартно: от 0 до +60 °C
Версия Extreme Rugged: от -45 до +85 °C
Влажность Рабочая относительная влажность 5-90%, без конденсации
Относительная влажность хранения 5-95% (а также рабочая при условии использования конформального покрытия)
Удары и вибрация IEC 60068-2-64 и IEC-60068-2-27
MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D
Тестирование HALT Воздействие температуры, вибрации, тепловой удар и комбинированный тест
Артикул Описание
CMx-SLx-6102E-8G-8G Одноплатный компьютер форм-фактора PCI/104-Express Type 1, процессор Intel Core i3-6102E (1,9 ГГц), чипсет CM236, ОЗУ DDR4-ECC 8 ГБ, SATA-SSD SLC 8 ГБ, рабочая температура от 0 до +60 °C
CM4-SL2-6102E-8G-8G ADLINK Technology. Процессорная плата форм-фактора PCI/104-Express Type 1, процессор Intel Core i3-6102E (1,9 ГГц), чипсет CM236, ОЗУ DDR4-ECC 8 ГБ, SATA-SSD SLC 8 ГБ, рабочая температура от 0 до +60 °C
Возможна установка другого процессора, ОЗУ и накопителя на заказ
Аксессуары
CMx-SLx-X-10 Кабельный набор CMx-SLx
CMx-SLx-TM-00 Теплоотводящая пластина CMx-SLx
CMx-SLx-TM-10 Пассивный радиатор CMx-SLx (от 0 до +60 °C)
CMx-SLx-TM-20 Активный радиатор CMx-SLx для процессора i3-6102E (от -40 до +85 °C)

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
