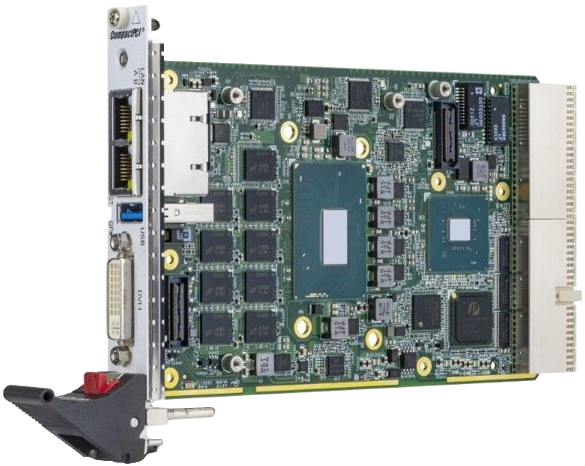

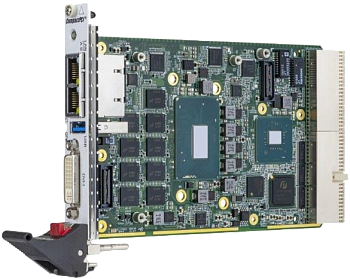

cPCI-3520

Процессорная плата форм-фактора 3U CompactPCI с процессором Intel Xeon E / Intel Core
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Процессоры Intel Xeon E / Intel Core
  • 2-канальная DDR4-2666 SDRAM, распаяна на плате, до 32 ГБ
  • До трех независимых дисплеев
  • Рабочая температура: от -40 до +85 °C (максимально)

Серия cPCI-3520 от Adlink — это процессорные платы форм-фактора 3U CompactPCI с распаяной на плате памятью DDR4-2666 ECC объемом до 32 ГБ. Платы cPCI-3520 оснащаются процессорами Intel Xeon E, Intel Core 8-го и 9-го поколений, Intel Celeron G (бывший Coffee Lake-H), и мобильным чипсетом Intel CM246. (Поддержка памяти ECC зависит от выбранного процессора).

Платы серии cPCI-3520 представлены в трех вариантах: 1-слотовый (4HP), 2-слотовый (8HP) и 3-слотовый (12HP). Существует множество дочерних плат для расширения ввода-вывода. Передняя панель в 1-слотовой версии (4HP) включает 1x DVI-I, 2x GbE и 1x USB 3.0 (данные интерфейсы присутствуют во всех версиях). Передняя панель в 2-слотовой версии (8HP) включает дополнительные 2x USB 2.0, 1x COM, 1x разъем для клавиатуры и мыши, и линейный вход и выход на модели cPCI-3520D, либо дополнительные 2x DisplayPort, 1x COM с разъемом RJ-45, 1x разъем для клавиатуры и мыши и 1x дополнительный порт USB 2.0 на модели cPCI-3520G. Две другие 2-слотовые опции это cPCI-3520L с дополнительными 2x GbE, 1x COM и 2x USB, и cPCI-3520M с одним 100-контактным разъемом высокой плотности с поддержкой дополнительных 2x DVI-D, 2x USB 2.0, 2x COM, 2x разъемов для клавиатуры и мыши, линейного входа и линейного выхода.

Графика встроена в процессор и позволяет подключить до трех независимых дисплеев на передней панели в модели cPCI-3520G с дополнительными 2x портами DisplayPort. Возможности хранения информации включают разъем CFast, mSATA, или встроенный накопитель SSD и привод SATA 2.5″ на дочерней плате (cPCI-3520D/L/M/P). Один опциональный PCI 32-бита/66 МГц PMC или PCIe x1 XMC доступны в версиях 8HP или 12HP (cPCI-3520S или cPCI-3520P).

Интерфейсы ввода-вывода на задней панели на разъеме J2 включают 4x PCIe x1, 3x SATA 3 Гб/с, и 3x USB 2.0. 3x GPIO и SMBus также выводятся на разъем J2. Опциональный задний переходный модуль имеет 3x SATA, 2x GbE, 2x USB, 1x COM (Tx/Rx), и 1x VGA.

cPCI-3520 — это высокопроизводительное решение для промышленной автоматизации и других промышленных приложений, требующих широких возможностей передачи данных и высокой вычислительной мощности. Платы имеют удобное управление, поддерживают режим Satellite при работе в качестве автономной процессорной платы в периферийных слотах, и имеют IPMI для системы мониторинга состояния. Порт GbE на передней панели имеет поддержку Intel AMT 9.0 для удаленного мониторинга.

Технические характеристики
Процессор Intel Xeon E-2276ME, 6 ядер / 12 потоков, 45 Вт / 35 Вт, ECC
Intel Xeon E-2276ML 6C/12T, 25 Вт, ECC
9th Gen Intel Core i7-9850HL, 6 ядер / 12 потоков, 25 Вт
9th Gen Intel Core i7-9850HE, 6 ядер / 12 потоков, 45 Вт /35 Вт
8th Gen Intel Core i5-8400H, 4 ядра / 8 потоков, 45 Вт /35 Вт
9th Gen Intel Core i3-9100HL, 4 ядра / 8 потоков, 25 Вт, ECC
Чипсет Intel CM246
ОЗУ 2-канальная DDR4-2666 SDRAM, распаяна на плате, до 32 ГБ
Поддержка памяти ECC (в зависимости от выбранного процессора)
BIOS AMI UEFI BIOS, двойная SPI flash 128 МБ
Контроллер платы Поддержка ADLINK SEMA 4.0
Шина CompactPCI PCI 32-бита, 33/66 МГц, универсальное питание 3,3 или 5 В (ввод-вывод)
Может работать в системном слоте в режиме master или в периферийном слоте в качестве автономной процессорной платы без подключения к шине CompactPCI (режим Satellite)
Стандарты PICMG PICMG 2.0 CompactPCI R3.0
PICMG 2.9 System Management (R1.0)
PMC/XMC Опциональные PCI 64-бит/66 МГц PMC или PCIe x1 XMC
Ethernet Контроллер Intel I219LM для одного порта Gigabit Ethernet на передней панели с тремя контроллерами Intel I210IT для одного порта Gigabit Ethernet на передней панели и двух портов на задней панели
Два дополнительных контроллера Intel I210IT для двух портов Gigabit Ethernet на передней панели на плате-переходнике (cPCI-3520L/cPCI-3520T)
Графика Встроена в процессор Intel, 3D
1х порт DVI-I (цифровой+аналоговый) на передней панели с возможностью вывода аналогового сигнала на заднюю панель, максимальное разрешение QXGA 2048x1536 @ 75 Гц, 32-бита
2х порта DisplayPort на плате-переходнике, максимальное разрешение 2560×1440 @ 60 Гц, доступ к интерфейсам DVI, VGA и HDMI осуществляется при помощи кабелей-переходников (только cPCI-3520G)
3х независимых дисплея
USB 1х порт USB 3.0 на передней панели, и до 3х портов USB на передней панели на некоторых моделях
3х порта USB на задней панели, 2х порта на заднем переходном модуле/td>
Аудио Линейный вход и линейный выход на передней панели (только cPCI-3520D)
PS/2 Клавиатура/мышь на моделях cPCI-3520D и cPCI-3520G
Последовательный ввод-вывод До 4х портов последовательного ввода-вывода

1х настраиваемый порт RS-232/422/485 на передней панели (cPCI-3520D/cPCI-3520L/ cPCI-3520T)
1х 10-контактная колодка RS-232/422/485 на плате-переходнике (только cPCI-3520G)
2х порта последовательного ввода-вывода на задней панели: один только с Tx/Rx, другой конвертируется из USB
Хранение данных процессорной платы 1х прямой разъем SATA для встроенного накопителя HDD 2.5” (только версия 8HP)
Разъемы CFast или mSATA Опциональный встроенный накопитель SSD (вместо платы-адаптера CFast)
Задний переходный модуль 3х 7-контактных разъема SATA
Поддержка SATA RAID 0/1/5/10
Операционные системы Microsoft Windows 10, 32/64-битный Linux 6.4
Wind River VxWorks 7.0 (по запросу)
(Свяжитесь с нами, если требуется поддержка других ОС)
Светодиодные индикаторы Питание, сторожевой таймер, накопитель данных, перегрев, общего назначения
Батарея Встроенная литиевая батарея для часов реального времени и настроек BIOS
Сторожевой таймер Перезагрузка с программируемым интервалом 1-65535 с или 1-65535 мин.
Аппаратный монитор Мониторинг температуры процессора, системы, и напряжений при помощи IPMI
TPM Поддержка TPM 2.0 (опционально, по запросу)
Форм-фактор 3U 4HP/8HP/12HP CompactPCI, 100 х 160 мм (Д х Ш)
Вес 713,55 г (cPCI-3520D с радиатором охлаждения)
718,20 г (cPCI-3520G с радиатором охлаждения)

Условия эксплуатации и хранения

Рабочая температура От -20 до +70 °C
От -40 до +85 °C
Температура хранения От -50 до +100 °C (в версии с ECC)
Относительная влажность 95%, без выпадения конденсата
Удары Полная амплитуда 20G, 11 мс, эксплуатация
Вибрация Случайная вибрация 2Grms, от 5 до 500 Гц по трем осям, эксплуатация
Сертификация CE/FCC
Артикул Описание
cPCI‑3520/2776/M16/S128 1-слотовая (4HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Xeon E-2276ML, ОЗУ 16 ГБ DDR4-2666 ECC (распаяно на плате), DVI, 2x GbE, 1x USB 3.0 и встроенный накопитель SSD объемом 128 ГБ
cPCI‑3520/9850HL/M16/S32 1-слотовая (4HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 2x GbE, 1x USB 3.0, встроенный SSD 32 ГБ
cPCI‑3520D/9850HL/M16 2-слотовая (8HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 2x GbE, 1x USB 3.0, COM, 2x USB 2.0, PS/2 для клавиатуры и мыши, линейный вход, линейный выход, разъемы CFast и SATA
cPCI‑3520G/9850HL/M16 2-слотовая (8HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 2x GbE, 1x USB 3.0, RJ-45 COM, 2x DisplayPort, PS/2 для клавиатуры и мыши, 1x USB 2.0, разъемы CFast и SATA
cPCI‑3520T/9850HL/M16 (по запросу) 2-слотовая (8HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 2x GbE, 1x USB 3.0, 2x GbE с разъемами RJ-45 и 2x GbE с разъемами MIL-STD M12, COM (RS-232/422/485), пространство для разъемов CFast и SATA
cPCI‑3520L/9850HL/M16 2-слотовая (8HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 4x GbE, 1x USB 3.0, 2x USB 2.0, пространство для разъемов CFast и SATA
cPCI‑3520M/9850HL/M16 (по запросу) 2-слотовая (8HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), 3x DVI, 2x GbE, 1x USB 3.0, 2x USB 2.0, 2x COM, PS/2 для клавиатуры и мыши, линейный вход, линейный выход, разъемы CFast и SATA
cPCI‑3520S/9850HL/M16 2-слотовая (8HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 2x GbE, 1x USB 3.0, разъемы CFast и PMC/XMC
cPCI‑3520P/9850HL/M16 (по запросу) 3-слотовая (12HP) процессорная плата форм-фактора 3U CompactPCI, процессор Intel Core i7-9850HL, ОЗУ 16 ГБ DDR4-2666 (распаяно на плате), DVI, 2x GbE, 1x USB 3.0, COM, 2x USB 2.0, PS/2 KB/MS, линейный вход, линейный выход, разъем CFast, разъемы SATA и PMC/XMC
Аксессуары
SATA drive installation kit Набор для установки привода SATA 2.5” со скобой и крепежом
Y‑cable for keyboard & mouse Кабель-разветвитель для клавиатуры и мыши, длина 200 мм
DisplayPort to DVI cable Кабель-адаптер DisplayPort-DVI, длина 150 мм (по умолчанию идет в комплекте с cPCI-3520G)
DisplayPort to VGA cable Кабель-адаптер DisplayPort-VGA, длина 150 мм
DisplayPort to HDMI cable Кабель-адаптер DisplayPort-HDMI, длина 150 мм
RJ‑45 to DB9 cable (только cPCI-3520G) Кабель-адаптер RJ-45-DB9 COM, длина 200 мм
SCSI 100p to IO cable (только cPCI-3520M, по запросу) Кабель-адаптер от 100-контактного SCSI к 2x DVI-D, 2x DB9, 2x USB, 2x PS/2, 2x аудио, длина 150 мм. Свяжитесь с нами, если требуются другие комбинации
Ввод-вывод на задней панели
cPCI‑R3P00 Модуль ввода-вывода на задней панели 8 HP, 2x GbE, 2x COM, 2x USB 2.0, 3x SATA, VGA, глубина 50 мм
cPCI‑R3P00T Модуль ввода-вывода на задней панели 8 HP, 2x GbE, 2x COM, 2x USB 2.0, 3x SATA, VGA, глубина 80 мм
