cPCI-3620
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 4-ядерный процессор Intel Atom E3845 с низким уровнем энергопотребления
- До 4 ГБ DDR3L-1333 ECC
- Опционально встроенный SSD объемом 32 ГБ
- Рабочая температура: от -40 до +85 °C (максимально)

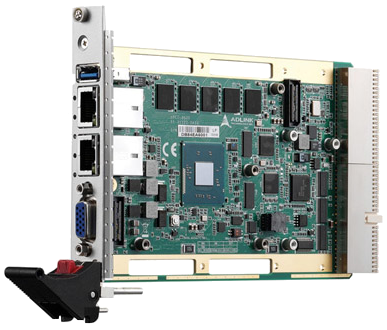

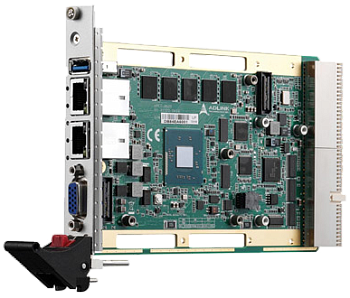

Процессорные платы Adlink серии cPCI-3620 выполнены в форм-факторе 3U CompactPCI 2.0, оборудованы 4-ядерным процессором Intel Atom и распаяной на плате памятью DDR3L-1333 МГц ECC объемом до 4 ГБ.
Платы доступны в 1-слотовом (4HP) или 2-слотовом (8HP) варианте. cPCI-3620 работает с различными дочерними платами, что обеспечивает широкий выбор интерфейсов ввода-вывода. Лицевая панель ввода-вывода в 1-слотовом варианте (4HP) имеет 1x USB 3.0, 2x RJ-45 GbE и 1x VGA (во всех версиях). Дополнительная лицевая панель ввода-вывода в 2-слотовом варианте (8HP) имеет 2x USB 2.0, 1x COM, 1x PS/2 для клавиатуры и мыши, линейные вход и выход на модели cPCI-3620D или дополнительные 2x GbE с разъемами MIL-STD M12 и 1x COM на модели cPCI-3620T. Еще одна 2-слотовая версия — это cPCI-3620S с дополнительным XMC на уровне 2. Также предлагается 1-слотовая версия со светодиодными индикаторами, без разъемов ввода-вывода на лицевой панели.
Процессор оборудован встроенной графикой. Возможности хранения данных включают встроенный SSD объемом до 32 ГБ (опционально) и отсек 2.5″ для накопителя SATA на переходной плате второго уровня (cPCI-3620D/T). Один опциональный PCI 32-бита/66 МГц PCIe x1 XMC доступен в 2-слотовой версии cPCI-3620S.
Интерфейсы на задней панели, выводимые посредством разъема J2 включают 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Гб/с, что обеспечивает возможность расширения при помощи опционального переходного модуля, подключаемого к задней панели (RTM).
Плата cPCI-3620 является отличным решением для приложений транспорта, промышленной автоматизации, и других промышленных приложений, требующих оптимальной вычислительной мощности для передачи данных при низком уровне энергопотребления. Adlink cPCI-3620 имеет отличную управляемость, поддержку Satellite mode для автономной работы в периферийных слотах, и оборудован встроенным интеллектуальным средством управления Smart Embedded Management Agent (SEMA) от Adlink для мониторинга состояния системы.
| Технические характеристики | |
| Процессор | 4-ядерный Intel Atom E3845 1,9 ГГц, 2 МБ кэш L2, TDP 10 Вт |
| Память | 1-канальная DDR3L-1333 ECC объемом до 4 ГБ, распаяна на плате |
| BIOS | Двойной AMI EFI BIOS, 64 МБ SPI flash |
| Шина CompactPCI |
PCI 32-бита, 33/66 МГц, универсальное питание 3,3 или 5 В (ввод-вывод) Поддержка работы в системном слоте в режиме master или в периферийном слоте в автономном режиме без связи с шиной CompactPCI bus (Satellite mode) |
| Стандарты PICMG |
PICMG 2.0 CompactPCI R3.0 PICMG 2.1 Hot Swap R2.0 |
| PMC/XMC | Опционально PCI 32-bit/66 МГц PMC или PCIe x1 XMC на дочерней плате 2-го или 3-го уровня |
| Ethernet |
2х порта 10/100/1000BASE-T Gigabit Ethernet на лицевой панели, контроллеры Intel I210, с возможностью переключения на разъем J2 2х дополнительных GbE с разъемами M12 MIL-STD на дочерней плате 2-го уровня, контроллер Intel I210 (только cPCI-3620T) |
| Графика |
Встроена в процессор Intel 1х VGA на лицевой панели, с возможностью переключения на заднюю переходную плату при помощи BIOS |
| Последовательный порт |
Опциональный последовательный порт на отдельных 2-слотовых экземплярах (cPCI-3620D, cPCI-3620T, cPCI-3620TR) 2х последовательных порта выведены на задний переходный модуль |
| PS/2 | Опциональные клавиатура и мышь PS/2 на cPCI-3620D |
| USB |
1х USB 3.0 на передней панели 1х USB 2.0 выведен на задний переходный модуль 2х дополнительных USB 2.0 на cPCI-3620D |
| Аудио | Опциональные вход для микрофона и линейный выход на cPCI-3620D |
| Хранение информации |
1х встроенный накопитель SSD объемом 32 ГБ на дочерней плате 1х прямой разъем Serial ATA для накопителей HDD 2.5” на отдельных экземплярах (совместно с SATA - RTM (задний переходный модуль) 1х SATA 3 Гб/с выведен на заднюю панель через переходный модуль (совместно с портом SATA cPCI-3620 2-го уровня) |
| Операционная система |
Windows 7/8/10 32/64-битаt Red Hat Enterprise Linux 6.5 Fedora 20 Wind River VxWorks 5.5 (по запросу), 6.4, 6.9 (свяжитесь с нами, если требуется поддержка других систем) |
| Светодиодные индикаторы | Питание, сторожевой таймер, накопитель данных, температура, светодиодные индикаторы общего назначения |
| Батарея | Плоская встроенная литиевая батарея для резервного питания часов реального времени (опционально ионистор) |
| Сторожевой таймер |
Перезагрузка системы и NMI, с программируемым интервалом 1-65535 секунд или минут Управляется SEMA |
| Аппаратный монитор | Мониторинг температуры процессора, системы, мониторинг питания при помощи SEMA |
| Форм-фактор |
3U 4HP/8HP CompactPCI 100 x 160 мм |
| Энергопотребление | 2,75 А @ 5 В, 13,75 Вт (Windows 8, максимальная нагрузка) |
| Вес |
cPCI-3620: 350 г (с радиатором охлаждения) cPCI-3620T: 470 г (с радиатором охлаждения) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от -40 до +70 °C (с пассивным охлаждением) Опционально: от -40 до +85 °C (с экранированием и принудительным охлаждением) |
| Температура хранения | От -50 до +100 °C |
| Относительная влажность | 95%, без выпадения конденсата |
| Удары | Эксплуатация: двойная амплитуда 20 G, 11 мс |
| Вибрация | Эксплуатация: случайные колебания 2 Grms, 5-500 Гц по 3-м осям |
| Сертификация | CE/FCC |
| Артикул | Описание |
| cPCI‑3620/E3845/M4/S32 | 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, встроенный SSD объемом 32 ГБ |
| cPCI-3620/E3845/M4G/MS | 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Atom processor E3845, ОЗУ 4 ГБ DDR3L-1333 ECC (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, разъем mSATA |
| cPCI-3620S/E3845/M4 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, XMC на уровне 2 |
| cPCI-3620TR/E3845/M4 (по запросу) | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 4x GbE с разъемами RJ-45, COM (RS-232/422/485), разъем SATA |
| cPCI-3620TR/E3845/M4G/S32 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 4x GbE с разъемами RJ-45, COM (RS-232/422/485), разъем SATA, встроенный SSD объемом 32 ГБ |
| cPCI-3620N/E3845/M4/S32 | 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), без интерфейсов ввода-вывода, светодиодные индикаторы (питание, HDD, сторожевой таймер, общего назначения, GbE), встроенный SSD объемом 32 ГБ |
| cPCI-3620D/E3845/M4 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x USB 2.0, PS/2 для клавиатуры и мыши, линейные вход и выход, разъем SATA |
| cPCI-3620D/E3845/M4G/S32 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 ECC (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x USB 2.0, PS/2 для клавиатуры и мыши, аудио, встроенный SSD |
| cPCI-EX3620D/E3845/M4G,ETT,CC | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 ECC (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x USB 2.0, PS/2 для клавиатуры и мыши, аудио, расширенный температурный диапазон от -40 до +85 °C и конформальное покрытие |
| cPCI-3620T/E3845/M4 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE с разъемами RJ-45 и 2x GbE с разъемами MIL-STD M12, COM (RS-232/422/485), разъем SATA |
| cPCI-3620T/E3845/M4G/S32 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 ECC (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x GbE с разъемами MIL-STD M12, встроенный SSD объемом 32 ГБ |
| CT‑3620CB/E3845/M4G/S32,ETT,CC | 1-слотовая защищенная процессорная плата (4HP) 3U CompactPCI с пассивным охлаждением, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), встроенный SSD объемом 32 ГБ, батарея, расширенный температурный диапазон от -40 до +85 °C и конформальное покрытие |
| cPCI-3620CRSC | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), питание, HDD, COM1/2, LAN1/2, назначаемые пользователем светодиодные индикаторы состояния, разъемы CFast и SATA |
| cPCI-R3620TCRSC | Задний модуль ввода-вывода 8HP, 2x GbE, 2x USB 2.0, VGA, 2x изолированных COM (RS-232/422/485), глубина 80 мм |
| cPCI-R3610T | Задний модуль ввода-вывода 8HP, 2x GbE, 1x USB 2.0, VGA, 2x COM, 1x SATA 3 Гб/с, глубина 80 мм |
| cPCI-R3610 | Задний модуль ввода-вывода 8HP, 2x GbE, 1x USB 2.0, VGA, 2x COM, 1x SATA 3 Гб/с, глубина 50 мм |
