cPCI-3630
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессор Intel Atom x7-E3950 или Intel Atom x5-E3930
- До 8 ГБ DDR3L-1600 ECC
- Опционально встроенный SSD объемом 32 ГБ
- Рабочая температура: от -40 до +85 °C (максимально)

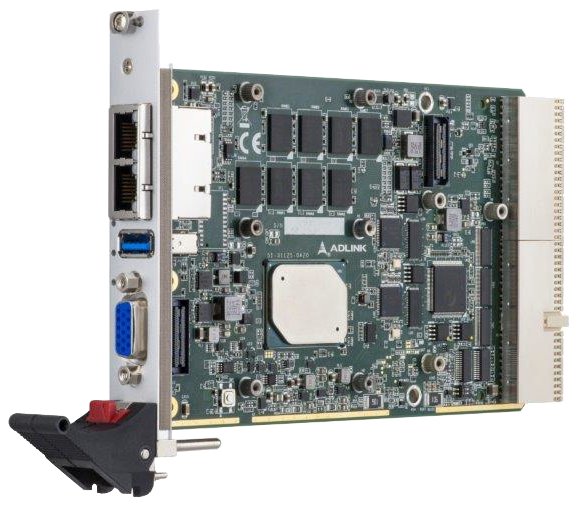

Процессорные платы Adlink серии cPCI-3630 выполнены в форм-факторе 3U CompactPCI 2.0, оборудованы 64-битными процессорами Intel Atom X Series (бывший Apollo Lake I) и распаяной на плате памятью DDR3L-1600 МГц ECC объемом до 8 ГБ.
Платы доступны в 1-слотовом (4HP) или 2-слотовом (8HP) варианте. cPCI-3630 работает с различными дочерними платами, что обеспечивает широкий выбор интерфейсов ввода-вывода. Лицевая панель ввода-вывода в 1-слотовом варианте (4HP) имеет 1x USB 3.0, 2x RJ-45 GbE и 1x VGA (во всех версиях). Дополнительная лицевая панель ввода-вывода в 2-слотовом варианте (8HP) имеет 2x USB 2.0, 1x COM, 1x PS/2 для клавиатуры и мыши, линейные вход и выход на модели cPCI-3630D; 2x DisplayPort, 1x COM с разъемом RJ-45, 1x порт для клавиатуры и мыши и USB 2.0 на модели cPCI-3630G; 2x GbE с разъемами MIL-STD M12 и 1x COM на модели cPCI-3630T; 2x GbE с разъемами RJ-45 и 1x COM на модели cPCI-3630TR. Еще одна 2-слотовая версия — это cPCI-3630S с дополнительным XMC на уровне 2. Также предлагается 1-слотовая версия cPCI-3630N со светодиодными индикаторами, без разъемов ввода-вывода на лицевой панели.
Процессор Intel Atom имеет встроенную графику 9-го поколения с низким уровнем энергопотребления, которая обепечивает отличное качество вывода видео. В модели cPCI-3630G поддерживается разрешение до 4K HD. Возможности хранения данных включают встроенный SSD объемом до 32 ГБ (опционально), разъем mSATA или CFast, и отсек 2.5″ для накопителя SATA на переходной плате второго уровня (cPCI-3630D/G/T/TR). Один опциональный PCI 32-бита/66 МГц PCIe x1 XMC доступен в 2-слотовой версии cPCI-3630S.
Интерфейсы на задней панели, выводимые посредством разъема J2 включают 2x GbE, 1x VGA, 1x USB 2.0, 2x COM, 1x SATA 3 Гб/с, что обеспечивает возможность расширения при помощи опционального переходного модуля, подключаемого к задней панели (RTM).
Плата cPCI-3630 является отличным решением для приложений транспорта, промышленной автоматизации, и других промышленных приложений, требующих оптимальной вычислительной мощности для передачи данных при низком уровне энергопотребления. Adlink cPCI-3630 имеет отличную управляемость, поддержку Satellite mode для автономной работы в периферийных слотах, и оборудован встроенным интеллектуальным средством управления Smart Embedded Management Agent (SEMA) от Adlink для мониторинга состояния системы.
| Технические характеристики | |
| Процессор |
4-ядерный Intel Atom x7-E3950 1,6 ГГц, TDP 12 Вт 2-ядерный Intel Atom x5-E3930 1,3 ГГц, TDP 6,5 Вт |
| Память | 2-канальная DDR3L-1600 ECC объемом до 8 ГБ, распаяна на плате |
| BIOS | Двойной AMI EFI BIOS, 16 МБ SPI flash |
| Шина CompactPCI |
PCI 32-бита, 33/66 МГц, универсальное питание 3,3 или 5 В (ввод-вывод) Поддержка работы в системном слоте в режиме master или в периферийном слоте в автономном режиме без связи с шиной CompactPCI bus (Satellite mode) |
| Стандарты PICMG |
PICMG 2.0 CompactPCI R3.0 PICMG 2.1 Hot Swap R2.0 |
| XMC | PCIe x1 XMC или дочерняя плата 2-го или 3-го уровня |
| Ethernet |
2х порта 10/100/1000BASE-T Gigabit Ethernet на лицевой панели, контроллеры Intel I210, с возможностью переключения на разъем J2 2х дополнительных GbE с разъемами M12 MIL-STD на дочерней плате 2-го уровня, контроллер Intel I210 (cPCI-3630T, cPCI-3630TR) |
| Графика |
Встроена в процессор Intel 1х VGA на лицевой панели, с возможностью переключения на заднюю переходную плату при помощи BIOS 2х дополнительных DisplayPort с поддержкой разрешения до 4096x2160p при использовании cPCI-3630G |
| Последовательный порт |
Опциональный последовательный порт на отдельных 2-слотовых экземплярах (cPCI-3630D, cPCI-3630G, cPCI-3630T, cPCI-3630TR) 2х последовательных порта выведены на задний переходный модуль |
| PS/2 | Опциональные клавиатура и мышь PS/2 на cPCI-3630D, cPCI-3630G |
| USB |
1х USB 3.0 на передней панели 1-го уровня 1х USB 2.0 выведен на задний переходный модуль 2х дополнительных USB 2.0 на cPCI-3630D, cPCI-3630M |
| Аудио | Опциональные вход для микрофона и линейный выход на cPCI-3630D |
| Хранение информации |
1х встроенный накопитель SSD объемом 32 ГБ в версии 4HP. Опциональные накопители SSD/CFAST/mSATA объемом 32 ГБ на дочерней плате для версии 8HP 1х прямой разъем Serial ATA для накопителей HDD 2.5” на отдельных экземплярах (совместно с SATA - RTM (задний переходный модуль) 2х порта SATA 3 Гб/с выведены на заднюю панель через переходный модуль (совместно с портом SATA cPCI-3630 2-го уровня) |
| Операционная система |
Windows 10 64-бита Yocto 2.0 Wind River VxWorks 7.0 (по запросу) QNX 7.0 (по запросу) (свяжитесь с нами, если требуется поддержка других систем) |
| Светодиодные индикаторы | Питание, сторожевой таймер, накопитель данных, температура, светодиодные индикаторы общего назначения опционально выводятся на заднюю панель |
| Батарея | Плоская встроенная литиевая батарея для резервного питания часов реального времени (опционально ионистор) |
| Сторожевой таймер |
Перезагрузка системы и NMI, с программируемым интервалом 1-65535 секунд или минут Управляется SEMA |
| Аппаратный монитор | Мониторинг температуры процессора, системы, мониторинг питания при помощи SEMA |
| Безопасность | Модуль TPM 2.0 (по запросу) |
| Форм-фактор |
3U 4HP/8HP CompactPCI 100 x 160 мм |
| Энергопотребление |
23,75 Вт для cPCI-3630/E3950/M8G 15,50 Вт для cPCI-3630/E3930/M8G |
| Вес | cPCI-3630TR: 480 г с радиатором охлаждения |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от -40 до +70 °C (с пассивным охлаждением) Опционально: от -40 до +85 °C (с экранированием и принудительным охлаждением) |
| Температура хранения | От -50 до +100 °C |
| Относительная влажность | 95%, без выпадения конденсата |
| Удары | EN50155:2017/IEC61373 Edition 2.0:2010, Category 1 class B Body mounted |
| Вибрация | EN50155:2017/IEC61373 Edition 2.0:2010, Category 1 class B Body mounted |
| Высота | 4000 м, MIL-STD-810G w/Change 1, Method 500.6, Procedure II |
| Сертификация |
CE/FCC EMC Directive 2014/30/EU (EN55032 / EN55024) EMC Directive 2014/30/EU (EN50121-3-2) |
| Артикул | Описание |
| cPCI-3630/E3950/M4G/S32 | 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, встроенный SSD объемом 32 ГБ |
| cPCI-3630S/E3950/M4G | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, XMC на уровне 2 |
| cPCI-3630D/E3950/M4G | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x USB 2.0, клавиатура и мышь PS/2, линейные вход и выход, разъем SATA |
| cPCI-3630D/E3950/M8G | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 8 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x USB 2.0, клавиатура и мышь PS/2, линейные вход и выход, разъем SATA |
| cPCI‑3630D/E3950/M4G/CFA | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x USB 2.0, клавиатура и мышь PS/2, линейные вход и выход, SATA и CFAST |
| cPCI‑3630G/E3950/M4G/S32 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, 2x DP, COM с разъемом RJ-45, клавиатура и мышь PS/2, USB 2.0 |
| cPCI‑3630M/E3950/M4G/S32 | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, 1х 100-контактный разъем для 2x DP, 2x COM, клавиатура и мышь PS/2, аудио, 2x USB 2.0 и ответный кабель для тестирования |
| cPCI‑3630N/E3950/M4G/S32 | 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), без интерфейсов ввода-вывода, светодиодные индикаторы (питание, HDD, сторожевой таймер, общего назначения, GbE), встроенный SSD объемом 32 ГБ |
| cPCI-3630T/E3950/M4G | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE с разъемами RJ-45 и 2x GbE с разъемами MIL-STD M12, COM (RS-232/422/485), разъем SATA |
| cPCI‑3630T/E3950/M4G/CFA | 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, COM (RS-232/422/485), 2x M12 GbE и разъем CFAST |
| cPCI-3630TR/E3950/M4G | (по запросу) 2-слотовая процессорная плата (8HP) 3U CompactPCI, процессор Intel Atom x7-E3950, ОЗУ 4 ГБ DDR3L-1600 (распаяно на плате), поддержка VGA, USB 3.0, 4x GbE с разъемами RJ-45, COM (RS-232/422/485), разъем SATA |
| cPCI-R3610T | Задний модуль ввода-вывода 8HP, 2x GbE, 1x USB 2.0, VGA, 2x COM, 1x SATA 3 Гб/с, глубина 80 мм |
| cPCI-R3610 | Задний модуль ввода-вывода 8HP, 2x GbE, 1x USB 2.0, VGA, 2x COM, 1x SATA 3 Гб/с, глубина 50 мм |
