cPCI-6636(KL)
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Xeon E3 и Intel Core i3/i7 6-го и 7-го поколений
- До 32 ГБ DDR4-2133 (16 ГБ SO-DIMM + 16 ГБ распаяная на плате), опционально ECC
- Поддержка XMC
- Рабочая температура: от -20 до +70 °C (максимально)

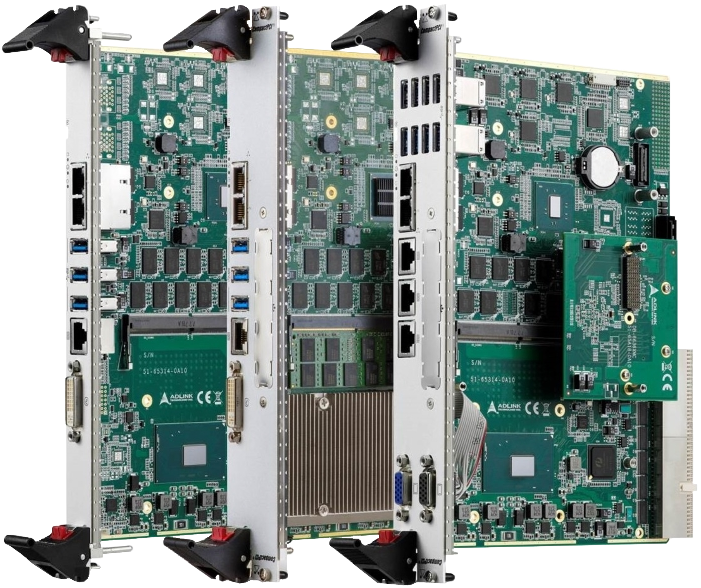

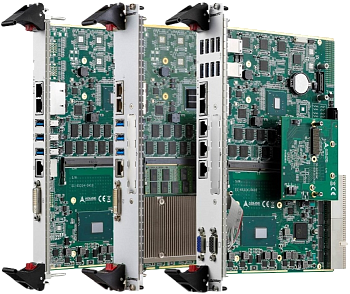

Серия процессорных плат cPCI-6636 от компании Adlink выполнена в форм-факторе 6U CompactPCI и оснащается процессорами Intel Xeon E3 и Intel Core i3/i7 6-го и 7-го поколений и чипсетами Intel HM170 или CM236. Плата cPCI-6636 может быть оборудована встроенной памятью DDR4-2133 объемом до 16 ГБ и иметь до 16 ГБ памяти DDR4-2133 в разъеме SODIMM. Общий объем памяти DDR4-2133 составляет до 32 ГБ. Высокоинтегрированная плата cPCI-6636 подходит для критических приложений, применяемых в различных отраслях промышленности.
cPCI-6636 продолжает линейку устройств Adlink cPCI-6626 и cPCI-6525 в плане интерфейсов ввода-вывода и набора возможностей. cPCI-6636 обеспечивает прирост производительности в 2,8 раза по сравнению с Core i7 2-го поколения (cPCI-6626), и прирост 30% по сравнению с Core i7 3-го поколения (cPCI-6525). Возможности графики включают 3 симметричных независимых дисплея, аппаратное ускорение 3D, DirectX 12, OpenGL 4.4, и аппаратное декодирование/кодирование H.265. cPCI-6636 демонстрирует прирост производительности графики в 2,7 раза по сравнению с Core i7 3-го поколения (cPCI-6525).
Серия cPCI-6636 обеспечивает удобную работу с интерфейсами ввода-вывода. Ввод-вывод на лицевой панели на cPCI-6636 (4HP) включает 2x GbE управляемых контроллерами Intel i219LM PHY и Intel i210IT, 3x USB 3.0, 1x последовательный порт RJ-45, и 1x DVI-I. Встроенный ввод-вывод включает отсек SATA 2.5″, 7-контактный разъем SATA, и слот CFast на плате расширения. Плата cPCI-6636D (8HP) обладает идентичным для 1-слотовой версии вводом-выводом, за исключением интерфейса XMC на плате расширения PCIe x8, устанавливаемой вместо слота CFast. Третий вариант конфигурации, cPCI-6636DZ (8HP), поддерживает 8x USB 3.0, 2x GbE, 6x последовательных портов TX/RX, 2x VGA на передней панели, и встроенный ввод-вывод аналогично модели cPCI-6636D.
Сигналы на задней панели доступны на cPCI-6636 и cPCI-6636D, оборудованных разъемами CompactPCI J3 и J5. Через задний модуль доступны до 2x GbE на разъеме J3 управляемых контроллерами Intel I210IT для PICMG 2.16, и дополнительные 2x GbE, которые можно перенаправить с передней панели на заднюю и получить в сумме до 4x портов Ethernet на разъемах J3 и J5. Также доступны 1x VGA на разъеме J3, 1x TMDS на разъеме J5, 2x SATA 1,5 Гб/с на разъеме J3, 1x SATA 1,5 Гб/с на разъеме J5, 6x USB 2.0 на разъеме J3, 10x GPIO на разъемах J3 и J5, HD-аудио и клавиатура/мышь на разъеме J3, и последовательные порты на разъеме J5. Для расширения PCIe, cPCI-6636 предлагает 1х PCIe x4 или 4x PCIe x1 на разъеме J5.
Adlink 8HP cPCI-6636DZ поддерживает работу только в системных слотах, тогда как cPCI-6636(D) работает независимо как в системных, так и периферийных слотах без связи с шиной CompactPCI (satellite mode), и хорошо подходит для вычислительных платформ с высокой плотностью. Помимо этого, cPCI-6636 поддерживает удаленное администрирование при помощи программно-аппаратного средства SEMA для мониторинга состояния системы через Internet.
Серия cPCI-6636 предлагает великолепную вычислительную мощность самых современных процессоров Intel и является отличным решением для защищенных промышленных компьютерных приложений, требующих высокой вычислительной мощности в надежном форм-факторе CompactPCI.
| Технические характеристики | |
| Процессор |
Intel Core i7-7820EQ 3 ГГц, 4 ядра / 8 потоков, графика GT2, кэш 8 МБ, 45 Вт (35 Вт при использовании cTDP) Intel Core i3-7102E 2,1 ГГц, 2 ядра / 4 потока, интеллектуальный кэш 3 МБ, 25 Вт Intel Xeon E3-1505M v5 2,8/3,7 ГГц, 4 ядра / 8 потоков, графика GT2, 8 МБ, 45 Вт (35 Вт при использовании cTDP) Intel Core i7-6820EQ 2,8/3,5 ГГц, 4 ядра / 8 потоков, графика GT2, 8 МБ, 45 Вт (non ECC) Intel Core i3-6100E 2,7 ГГц, 2 ядра / 4 потока, графика GT2, 3 МБ, 35 Вт |
| Чипсет |
Intel HM170 (без ECC) Intel CM236 (с ECC) *cPCI-6636(D) по умолчанию с CM236 *cPCI-6636DZ по умолчанию с HM170 |
| Память |
2-канальная DDR4-2133 SDRAM, объемом до 32 ГБ 1-канальная распаяная на плате, объемом до 16 ГБ 1-канальная в разъеме SO-DIMM, объемом до 16 ГБ ECC поддерживается чипсетом CM236 |
| BIOS | AMI UEFI BIOS, 64 МБ SPI serial flash |
| Шина CompactPCI |
PCI 64-бита / 66 МГц, универсальное питание 3,3 или 5 В (ввод-вывод) cPCI-6636(D) поддерживает работу в системном и периферийных слотах без связи с шиной CompactPCI (Satellite mode) cPCI-6636DZ поддерживает работу только в системном слоте |
| Стандарты PICMG |
PICMG 2.0 CompactPCI Rev. 3.0 PICMG 2.1 Hot Swap Specification Rev. 2.0 PICMG 2.16 с коммутацией пакетов, не поддерживается cPCI-6636DZ |
| XMC | 1х слот XMC на cPCI-6636D/DZ |
| Ethernet |
1х Intel PHY I219LM и 3х Intel LAN I210IT (максимально) 2х порта 10/100/1000BASE-T на передней панели, с возможностью вывода на заднюю 2х порта 10/100/1000BASE-T на разъеме J3 для PICMG 2.16 |
| Графика |
Встроена в процессор Intel Intel HD Graphics 530 на Core i7/i3; Intel HD Graphics P530 на Xeon E3 Поддержка DirectX 12 и OpenGL 4.4 для Xeon E3 и Open GL4.5 для Core i7/i3 cPCI-6636DZ: 2х порта VGA на передней панели cPCI-6636(D): 1х порт DVI-I, 2x DVI на задней панели |
| USB |
cPCI-6636DZ: 8х портов USB 3.0 cPCI-6636(D): 3х USB 3.0 |
| Последовательный порт |
cPCI-6636DZ: 3x RJ-45 на передней панели (конвертируются в 6x RS-232 TX/RX) cPCI-6636(D): 1x RJ-45 RS-232/422/485 |
| Аудио | High Definition Audio на разъеме J3 |
| Хранение данных |
1x прямой разъем SATA 6 Гб/с для накопителя 2.5” 1x 7-контактный разъем SATA Гб/с 1x слот CFast на 1-слотовой версии по умолчанию 3x SATA на разъемах J3 и J5 на задней панели |
| Операционные системы |
Windows 10, 7 Pro (64-бита) RHEL 7.3 and above (64-бита) Ubuntu 16.10 (64-бита) Fedora 22 (64-бита) VxWorks 7 по запросу (свяжитесь с нами, если требуется поддержка других систем) |
| Светодиодные индикаторы |
1x сторожевой таймер на передней панели 1x питание на передней панели 1x HDD на передней панели |
| Батарея | Встроенная плоская литиевая батарея для часов реального времени и CMOS |
| Сторожевой таймер | Перезагрузка системы и NMI, с программируемым интервалом 1-65535 секунд или минут |
| Аппаратный монитор |
Мониторинг температуры процессора, системы, мониторинг питания Управляется встроенным аппаратно-программным средством SEMA 3.5 |
| TPM | Поддержка TPM 2.0 на cPCI-6636 и cPCI-6636D |
| Форм-фактор |
6U 4/8HP CompactPCI 233,33 х 160 мм cPCI-6636(D) оборудован разъемами J1, J2, J3 и J5 cPCI-6636DZ оборудован разъемами J1, J2 |
| Энергопотребление |
Intel Core i7-6820EQ/CM236 с включенным BIOS EIST / CTDP Normal в Win 10: 1,74 А @ 3,3 В, 11,94 А @ 5 В, 65,442 Вт (максимально) Intel Xeon E3-1505M v5/CM236 с включенным BIOS EIST / CTDP Normal в Win 10: 1,85 А @ 3,3 В, 12,48 А @ 5 В, 68,505 Вт (максимально) |
| Вес | cPCI-6636DZ с радиатором охлаждения: 730 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От 0 до 60 °C Расширенный диапазон: от -20 до 70 °C (для некоторых моделей, при помощи экранирования) |
| Температура хранения | От -40 до 85 °C |
| Относительная влажность | 95%, без выпадения конденсата |
| Удары | Хранение: двойная амплитуда 20 G, 11 мс |
| Вибрация | Эксплуатация: случайные колебания 2 Grms, 5-500 Гц по 3-м осям |
| Сертификация | CE/FCC |
| Артикул | Описание |
| cPCI-6636SL/6820E/M0-16 | Процессорная плата 6U 4HP cPCI-6636SL, 4-ядерный процессор Intel Core i7-6820EQ, 16 ГБ DDR4-2133 SODIMM, 2x GbE, COM, DVI-I, 3x USB 3.0, 2.5" SATA и CFast, разъемы J1, J2, J3, J5 |
| cPCI-6636SL/6820E/M0-4 | Процессорная плата 6U 4HP cPCI-6636SL, 4-ядерный процессор Intel Core i7-6820EQ, 4 ГБ DDR4-2133 SODIMM, 2x GbE, COM, DVI-I, 3x USB 3.0, 2.5" SATA и CFast, разъемы J1, J2, J3, J5 |
| cPCI-6636SL/6820E/M0-8 | Процессорная плата 6U 4HP cPCI-6636SL, 4-ядерный процессор Intel Core i7-6820EQ, 8 ГБ DDR4-2133 SODIMM, 2x GbE, COM, DVI-I, 3x USB 3.0, 2.5" SATA и CFast, разъемы J1, J2, J3, J5 |
| cPCI‑6636SLD/6820E/M0-16 | Процессорная плата 6U 8HP cPCI-6636SLD, 4-ядерный процессор Intel Core i7-6820EQ, 16 ГБ DDR4-2133 SODIMM, 2x GbE, COM, DVI-I, 3x USB 3.0, 2.5" SATA и XMC, разъемы J1, J2, J3, J5 |
| cPCI-6636SL/1505/M16-0 | Процессорная плата 6U 4HP cPCI-6636SL, Intel Xeon E3-1505M v5, 16 ГБ DDR4 ECC, 2x GbE, COM, DVI-I, 3x USB, 2.5" SATA |
| cPCI-6636SL/6820E/M16-16 | Процессорная плата 6U 4HP cPCI-6636SL, 4-ядерный процессор Intel Core i7-6820EQ, 16 ГБ DDR4-2133 ECC (распаяно на плате), 16 ГБ DDR4 SODIMM, 2x GbE, COM, DVI-I, 3x USB 3.0, 2.5" SATA и CFast, разъемы J1, J2, J3, J5 |
| cPCI‑6636SLD/6820E/M16‑16 | Процессорная плата 6U 8HP cPCI-6636SLD, 4-ядерный процессор Intel Core i7-6820EQ, 16 ГБ DDR4-2133 ECC (распаяно на плате), 16 ГБ DDR4 SODIMM, 2x GbE, COM, DVI-I, 3x USB 3.0, 2.5" SATA и XMC, разъемы J1, J2, J3, J5 |
| cPCI‑6636SLD/6820E/M16‑16,CC | Процессорная плата 6U 8HP cPCI-6636D, 4-ядерный процессор Intel Core i7-6820EQ, 16 ГБ DDR4-2133 ECC (распаяно на плате), 16 ГБ DDR4 SODIMM, 2x GbE x2, 1х COM, 1х DVI-I, 3х USB 3.0, 2.5" SATA и XMC, разъемы J1, J2, J3, J5, конформальное покрытие |
| cPCI-6636SLDZ/6820E/M4-0 | Процессорная плата 6U 8HP cPCI-6636SLDZ, 4-ядерный процессор Intel Core i7-6820EQ, 4 ГБ DDR4-2133 ECC (распаяно на плате), 2x GbE, 6x COM, 2x VGA, 8x USB 3.0, 2.5" SATA и XMC, разъемы J1, J2 |
| cPCI-R6002 | Задний модуль ввода-вывода для 4HP с интерфейсами 2x GbE, 2x COM, 3x USB, 2x SATA, DVI-I |
| cPCI-R6002D | Задний модуль ввода-вывода для 8HP с интерфейсами 2x GbE, 1x COM, 4x USB2.0, DVI-I, PS/2, микрофонным входом и линейным выходом |
| cPCI-R6100 | Задний модуль ввода-вывода для 4HP с интерфейсами 4x GbE, RJ-45 COM, 4x USB, DVI, VGA, PS/2 |
| cPCI-R6110 | Задний модуль ввода-вывода для 4HP с интерфейсами 2x GbE, 4x USB, VGA, PS/2 |
| cPCI-R66S0 | Задний модуль ввода-вывода для 6U 8HP с интерфейсами 4x GbE, COM, 8x SAS, 2x DVI-D, 3x USB 2.0, PS/2, Audio |
