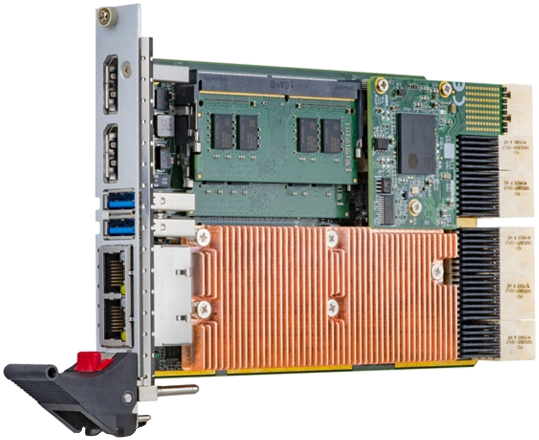

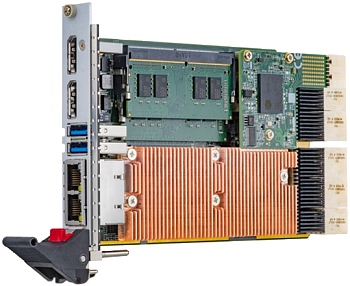

cPCI-A3525

Процессорная плата 3U CompactPCI с процессором Intel Xeon/Core i7
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Процессор Intel Xeon E / Intel Core 9-го поколения
  • До 32 ГБ DDR4-2666, 2x SODIMM
  • До 2x PCIe x8, 2x PCIe x4, 10x USB 2.0/3.0, 7x SATA
  • Рабочая температура: от 0 до +60 °C

Серия cPCI-A3525 от Adlink — это процессорные платы форм-фактора 3U CompactPCI с памятью DDR4-2666 ECC объемом до 64 ГБ. Платы cPCI-A3525 оснащаются процессорами Intel Core 8-го и 9-го поколений и мобильным чипсетом Intel CM246.

Платы серии cPCI-A3525 представлены в 1-слотовом (4HP) форм-факторе с опциональными дочерними платами для расширения возможностей хранения данных и двух дополнительных портов GbE на задней панели посредством разъема P6. Ввод-вывод на передней панели включает 1x DP, 2x GbE и 2x USB 3.0 (присутствуют во всех версиях).

Интерфейсы последовательного ввода-вывода через разъемы P1 — P5 на задней панели включают 2х PCI Express x8, 1х PCI Express x2, 2х PCI Express x4, 3х PCI Express x1, 7х SATA 6 Гб/с, 2х USB 3.0, и 8х USB 2.0. Помимо этого, разъем P6 позволяет подключить еще два порта Gigabit Ethernet.

cPCI-A3525 — это высокопроизводительное решение для транспортных приложений, промышленной автоматизации и других промышленных приложений, требующих широких возможностей передачи данных и высокой вычислительной мощности. Платы имеют удобное управление, поддерживают режим Satellite при работе в качестве автономной процессорной платы в периферийных слотах, и имеют систему SEMA для системы мониторинга состояния. Порт GbE на передней панели имеет поддержку Intel AMT 9.0 для удаленного мониторинга. cPCI-A3525 работает с различными операционными системами и имеет поддержку BSP, что позволяет создать на ее базе надежную высокопроизводительную промышленную систему.

Технические характеристики

Процессор и система

Процессор Intel Xeon E-2276ML 2,8/4,7 ГГц, 6 ядер / 12 потоков, кэш 12 МБ, 45 Вт
Intel Core i7-9850HL 9-го поколения, 6 ядер / 12 потоков, 25 Вт
Intel Core i7-9850HE 9-го поколения, 6 ядер / 12 потоков, 45 Вт / 35 Вт
Чипсет Intel CM246
Память DDR4-2666, 2х SODIMM, до 32 ГБ
Поддержка памяти ECC (в зависимости от выбранного процессора)
BIOS AMI UEFI BIOS, двойная SPI flash 128 МБ
Контроллер платы Поддержка ADLINK SEMA 4.0
Стандарты PICMG CompactPCI Serial Rev 2.0

Ввод-вывод на передней панели

Графика 2x двухрежимных DisplayPort через встроенную графику Intel
Ethernet 2x 1G BASE-T с разъемом RJ-45
1x Intel I219-LM
1x Intel I210-AT
USB 2x USB 3.0

Ввод-вывод на задней панели

PCIe 1x PCIe x8 Gen3 через разъемы P1 & P2
1x PCIe x8 Gen3 через разъем P2
1x PCIe x2 Gen3 через разъем P4
2x PCIe x4 Gen3 через разъем P5
SATA До 7x SATA
USB 2x USB 3.0 + 8x USB 2.0
Ethernet Опциональные 2x порта Ethernet через 2x PCIe x1, посредством платы-адаптера (DB-P620)

Хранение данных

Встроенный накопитель Опциональный SSD объемом до 128 ГБ через плату-адаптер (DB-P620)

Другие характеристики

Светодиодные индикаторы Питание
Состояние SATA
Состояние сторожевого таймера, управляется контроллером платы
Перегрев
Общего назначения, управляется контроллером платы
Сторожевой таймер Перезагрузка с программируемым интервалом 1-65535 с или 1-65535 мин.
Аппаратный монитор Мониторинг температуры процессора, системы, и напряжений при помощи SEMA
TPM Через плату-адаптер
Операционная система Windows 10
Linux
Другие ОС по запросу
Форм-фактор 1-слотовая плата CompactPCI 3U 4HP 1-slot CompactPCI
160 х 100 мм
Разъемы P1, P2, P3, P4, P5
Разъем P6 опционально через дочернюю плату

Условия эксплуатации и хранения

Рабочая температура От 0 до +60 °C
Температура хранения От -40 до +85 °C
Относительная влажность 95%, без выпадения конденсата
Удары Полная амплитуда 20G, 11 мс, эксплуатация
Вибрация Случайная вибрация 2Grms, от 5 до 500 Гц по трем осям, эксплуатация
Сертификация CE/FCC
Артикул Описание
cPCI‑A3525/9850/M16/S128 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Core i7-9850HL, 2x 8 ГБ DDR4-2666 SODIMM, 2x DP, 2x GbE, 2x USB 3.0, встроенный SSD 128 ГБ
cPCI-A3525/9850/M16 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Core i7-9850HL, 2x 8 ГБ DDR4-2666 SODIMM, 2x DP, 2x GbE, 2x USB 3.0
cPCI‑A3525/2276/M16/S128 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Xeon E-2276ML, 2x 8 ГБ DDR4-2666 SODIMM, 2x DP, 2x GbE, 2x USB 3.0, встроенный SSD 128 ГБ
cPCI-A3525/2276/M16 1-слотовая процессорная плата (4HP) 3U CompactPCI, процессор Intel Xeon E-2276ML, 2x 8 ГБ DDR4-2666 SODIMM, 2x DP, 2x GbE, 2x USB 3.0
Аксессуары
DP-DVI cable Кабель-адаптер DisplayPort-DVI
DP-VGA cable Кабель-адаптер DisplayPort-VGA
DP-HDMI cable Кабель-адаптер DisplayPort-HDMI
cPCI-A3H10 Плата-носитель 3U CompactPCI для накопителя SATA 2.5" с поддержкой горячей замены, защитой от ударов и вибрации
cPCI-A3X10 Плата-носитель 3U CompactPCI Serial XMC
