CT-3620
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 4-ядерный процессор Intel Atom E3845 с низким уровнем энергопотребления
- До 4 ГБ DDR3L-1333 ECC (распаяно на плате)
- Опционально встроенный SSD объемом 32 ГБ
- Рабочая температура: от -40 до +85 °C

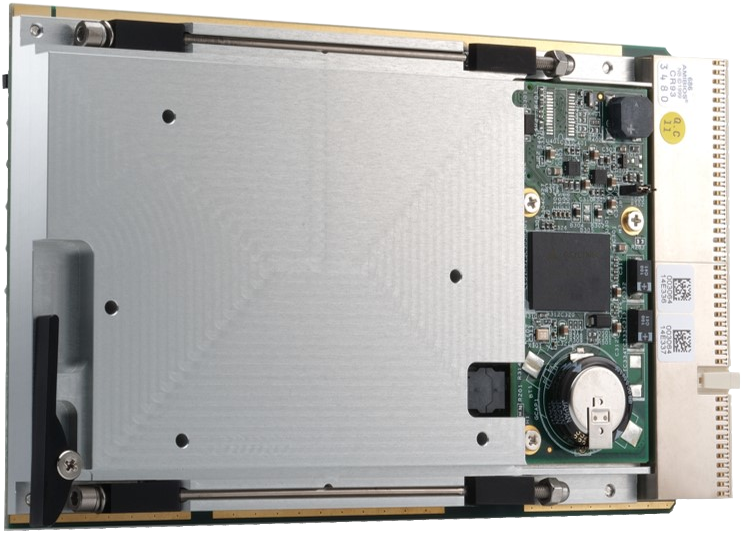

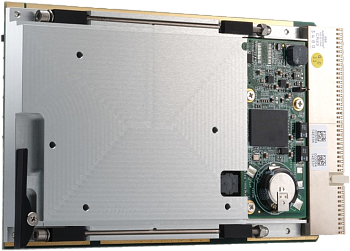

Защищенные процессорные платы серии CT-3620 от Adlink выполнены в однослотовом (4HP) форм-факторе 3U CompactPCI и оборудованы 4-ядерным процессором Intel Atom и распаяной на плате памятью DDR3L-1333 ECC объемом до 4 ГБ. Графика встроена в процессор, а за хранение информации отвечает встроенный накопитель SSD объемом 32 ГБ.
Интерфейсы на задней панели включают 2x GbE, 1x USB 2.0, 1x VGA, 2x COM, 1x SATA 3 Гб/с, что обеспечивает возможность расширения при помощи опционального переходного модуля, подключаемого к задней панели (RTM).
Плата CT-3620 является отличным решением для приложений транспорта, промышленной автоматизации, и других защищенных промышленных приложений с пассивным охлаждением, требующих оптимальной вычислительной мощности при низком уровне энергопотребления.
Adlink CT-3620 имеет отличную управляемость, поддержку Satellite mode для автономной работы в периферийных слотах, и оборудован встроенным интеллектуальным средством управления Smart Embedded Management Agent (SEMA) от Adlink для мониторинга состояния системы.
| Технические характеристики | |
| CPU | 4-ядерный Intel Atom E3845 1,9 ГГц, 2 МБ кэш L3, TDP 10 Вт |
| Память | 1-канальная DDR3L-1333 ECC объемом до 4 ГБ, распаяна на плате |
| BIOS | AMI EFI BIOS, dual 64M Bit SPI flash memory |
| Шина CompactPCI |
PCI 32-бита, 33/66 МГц, универсальное питание 3,3 или 5 В (ввод-вывод) Поддержка работы в системном слоте в режиме master или в периферийном слоте в автономном режиме без связи с шиной CompactPCI bus (Satellite mode) |
| Стандарты PICMG |
PICMG 2.0 CompactPCI R3.0 PICMG 2.1 Hot Swap R2.0 |
| Ethernet | 2х контроллера Intel I210 GbE для двух портов на задней панели |
| Графика |
Встроена в процессор, поддержка DirectX 11.1 и OCL1.2 1х VGA на задней панели |
| Последовательный порт | 2х последовательных порта на задней панели |
| USB | 1х USB на задней панели |
| Операционная система |
Windows 7/8/10 32/64-битаt Red Hat Enterprise Linux 6.5 Fedora 20 Wind River VxWorks 5.5.1, 6.4, 6.9 RTX Real-Time (свяжитесь с нами, если требуется поддержка других систем) |
| Светодиодные индикаторы | Питание, сторожевой таймер, накопитель данных, температура, светодиодные индикаторы общего назначения |
| Батарея | Встроенный ионистор |
| Сторожевой таймер | Перезагрузка системы и NMI, с программируемым интервалом 1-65535 секунд или минут |
| Аппаратный монитор | Мониторинг температуры процессора, системы, мониторинг питания |
| Форм-фактор |
3U 4HP CompactPCI 100 x 160 мм |
| Энергопотребление | 2,75 А @ 5 В, 13,75 Вт |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | от -40 до +85 °C |
| Температура хранения | От -50 до +100 °C |
| Относительная влажность | 95%, без выпадения конденсата |
| Удары | Хранение: 40g (полусинусоида), 11 мс |
| Вибрация | Эксплуатация 5g (синусоида), 22-2000 Гц |
| Сертификация | CE/FCC |
| Артикул | Описание |
| CT‑3620/E3845/M4/S32 | 1-слотовая защищенная процессорная плата (4HP) 3U CompactPCI, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), поддержка VGA, USB 3.0, 2x GbE, и разъем mSATA |
| CT‑3620/E3845/M4G/S32,ETT,CC | 1-слотовая защищенная процессорная плата (4HP) 3U CompactPCI с пассивным охлаждением, процессор Intel Atom E3845, ОЗУ 4 ГБ DDR3L-1333 (распаяно на плате), встроенный SSD объемом 32 ГБ, расширенный температурный диапазон от -40 до +85 °C и конформальное покрытие |
| cPCI-R3610T | Задний модуль ввода-вывода 8HP, 2x GbE, 1x USB 2.0, VGA, 2x COM, 1x SATA 3 Гб/с, глубина 80 мм |
| cPCI-R3610 | Задний модуль ввода-вывода 8HP, 2x GbE, 1x USB 2.0, VGA, 2x COM, 1x SATA 3 Гб/с, глубина 50 мм |
