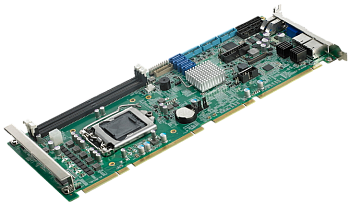

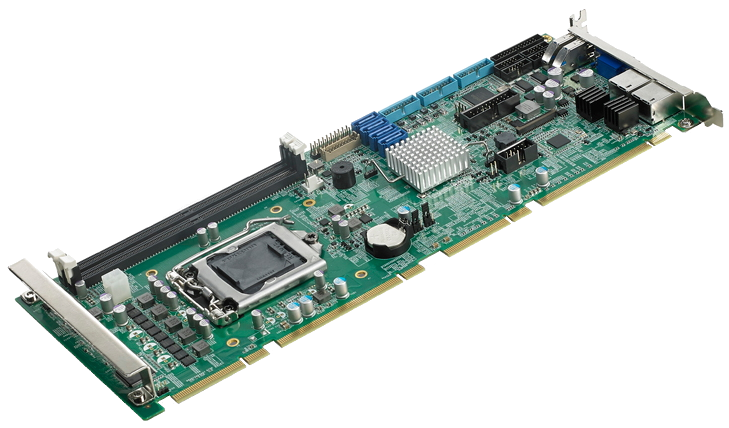

NuPRO-E43
Полноразмерный одноплатный компьютер форм‑фактора PICMG 1.3 с процессорами Intel Core i7/i5/i3 LGA1151 6-го поколения (Skylake)
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core i7/i5/i3 6-го поколения
- 2х DIMM с поддержкой DDR4 2133 объемом до 32 ГБ
- Поддержка бифуркации слота Intel PCIe
- Рабочая температура: от 0 до +60 °C
NuPRO-E43 — это одноплатный компьютер форм‑фактора PICMG 1.3 от компании ADLINK с поддержкой процессоров Intel Core i7/i5/i3 LGA1151 6-го поколения и оборудованный чипсетом Intel Q170 Express. NuPRO-E43 поддерживает высокоскоростные интерфейсы передачи данных, такие как PCIe 3.0, USB 3.0 и SATA 6 Гб/с (SATA III), и 2-канальную память DDR4 2133 МГц объемом до 32 ГБ.
Комбинированный выделенный интерфейс PCIe x16 Gen3 с высокой пропускной способностью (может быть сконфигурирован как 2x PCIe x8 или 1x PCIe x8 + 2x PCIex4 к объединительной плате), PCIe x4 и традиционные слоты PCI обеспечивают совместимость с высокоскоростными устройствами захвата изображения и контроллерами движения, что делает плату оптимальным решением для приложений машинного зрения и автоматизации.
NuPRO-E43 также обеспечивает улучшенную защиту, поскольку использует защищенные разъемы ввода вывода и ключ защиты программного обеспечения SEMA 3.0 на базе eAPI, что дает значительное преимущество.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Core i7-6700, 3,4 ГГц, 8 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i7-6700TE, 2,4 ГГц, 8 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i5-6500, 3,2 ГГц, 6 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i5-6500TE, 2,3 ГГц, 6 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i3-6100, 3,7 ГГц, 3 МБ кэш, 14 нм, 51 Вт TDP, LGA1151 (2 ядра / 4 потока) Intel Core i3-6100TE, 2,7 ГГц, 4 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 4 потока) Intel Pentium G4400, 3,3 ГГц, 3 МБ кэш, 14 нм, 54 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Pentium G4400TE, 2,4 ГГц, 3 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Celeron G3900, 2,8 ГГц, 2 МБ кэш, 14 нм, 51 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Celeron G3900TE, 2,3 ГГц, 2 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Core i7-7700, 3,6 ГГц, 8 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i7-7700T, 2,9 ГГц, 8 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i5-7500, 3,4 ГГц, 6 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i5-7500T, 2,7 ГГц, 6 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i3-7101E, 3,9 ГГц, 3 МБ кэш, 14 нм, 54 Вт TDP, LGA1151 (2 ядра / 4 потока) Intel Core i3-7101TE, 3,4 ГГц, 3 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 4 потока) |
| Чипсет | Intel Q170 Express |
| Память | 2-канальная DDR4 2133/2400 МГц, до 32 ГБ |
| BIOS |
AMI UEFI BIOS Память SPI Flash 128 Мб |
| TPM |
1x разъем для модуля TPM (опционально) INFINEON TPM SLB 9665XT2.0 |
| Сторожевой таймер Watchdog | 1 - 65536 с, программируемый |
| Аппаратный монитор | Температура процессора и системы, напряжение питания, скорость вращения вентилятора охлаждения процессора |
| Операционная система |
Windows 7 32/64-бита (только для процессоров 6-го поколения) Windows 8.1 64-бита Windows 10 64-бита Ubuntu 15.10 |
|
Интерфейсы ввода-вывода |
|
| Serial ATA |
4x встроенных SATA 3.0 с поддержкой RAID 2x RS-232 через встроенный разъем 2x RS-232/422/485 с функцией auto flow через встроенный разъем |
| PCIe/PCI (через объединительную плату) |
1x PCIe x16 с поддержкой бифуркации слота Intel PCIe. Может быть сконфигурирован как: 1x PCIex 16 или 2x PCIe x8 или 1x PCIe x8 + 2x PCIe x4 к объединительной плате (в зависимости от объединительной платы) 1x PCIe x4 к объединительной плате 4x PCI к объединительной плате |
| USB |
8x USB 3.0 (2 на задней панели и 6 через встроенный разъем) 4x USB 2.0 к объединительной плате |
| LPT-порт | 1x LPT-порт через встроенный разъем |
| Аудио | 1x разъем для аудио модуля DB-Audio2 |
| Клавиатура/мышь | 1x разъем для клавиатуры и мыши PS/2 |
|
Аудио |
|
| Аудиокодек | Поддержка Realtek ALC262 при помощи дочерней платы DB-Audio2 |
| Интерфейс | Intel High Definition Audio через встроенный разъем |
|
Видео |
|
| Графика | Встроенная графика Intel HD, другие варианты зависят от выбранного процессора |
| VGA | 1x VGA на задней панели, разрешение до 1920 x 1200 @ 60 Гц |
| DVI-D | 1x DVI-D через встроенный разъем, разрешение до 1920 x 1200 @ 60 Гц |
|
Ethernet |
|
| Контроллер |
LAN1: Intel I219LM PHY через RJ45 LAN2: Intel I211-AT через RJ45 |
| Интерфейс | PCIe x1 |
| iAMT | Поддержка iAMT 11 |
| Wake On LAN | Поддерживается на LAN1 |
|
Администрирование |
|
| SEMA | Поддежка SEMA контроллером платы |
|
Механические характеристики |
|
| Форм-фактор | Полноразмерная плата PICMG 1.3 |
| Размеры | 338 х 126 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -40 до +80 °C |
| Рабочая влажность | От 5 до 95 %, без выпадения конденсата |
| Сертификация | CE & FCC Class A |
| Артикул | Описание |
| NuPRO‑E43 | Полноразмерный одноплатный компьютер форм-фактора PICMG 1.3 с процессорами Intel Core i7/i5/i3 LGA1151 |
