PXIe-3977
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессор: Intel Core i5-7440EQ 2,9 ГГц (до 3,6 ГГц)
- 2-канальная DDR4 2133/2400 МГц объемом до 32 ГБ
- Максимальная пропускная способность до 16 ГБ/с по шине PCI Express 3.0
- Рабочая температура: от 0 до +55 °C (максимально)

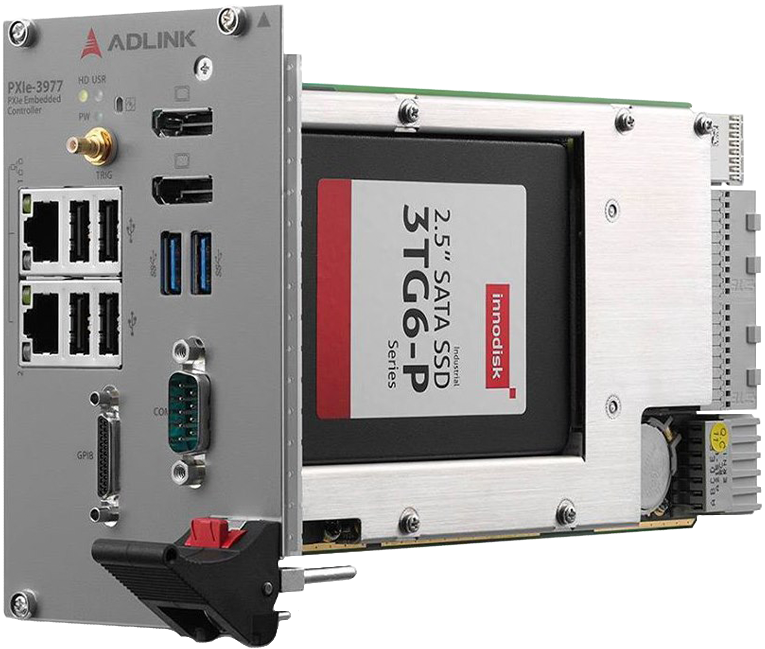

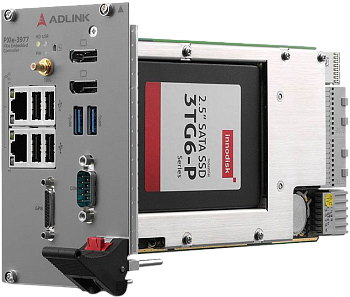

PXIe-3977 от Adlink — это встраиваемый контроллер PXI Express на базе процессора Intel Core i5 7-го поколения, предназначенный для гибридных испытательных систем на базе PXI Express, обеспечивающий максимальную вычислительную мощность для широкого спектра испытательных и измерительных приложений.
Объединяя мощность современного процессора Intel Core i5 7-го поколения и ОЗУ DDR4 2400 МГц объемом до 32 ГБ, PXIe-3977 использует раздельные вычислительные мощности в рамках одного процессора, позволяя выполнять множество независимых задач одновременно в многозадачной среде. Используя коммутатор PCIe switch, PXIe-3987 может поддерживать 4 соединения x4 или 2 соединения x16 и соединение x8 PXI Express, с максимальной пропускной способностью системы до 16 ГБ/с по шине PCI Express 3.0.
Контроллер PXIe-3977 имеет широкий выбор интерфейсов, включая 2х разъема DisplayPort, позволяющих выводить изображение на два монитора, 2х USB 3.0 для высокоскоростных периферийных устройств, 2х порта Gigabit Ethernet, один для сетевого подключения, второй для управления инструментами LXI, 4х порта USB 2.0 для периферийных устройств и управления инструментами, и разъем Micro-D GPIB для коммутации с инструментами GPIB, для управления гибридными испытательными системами на базе PXI.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Core i7-7820EQ 3,0 ГГц (3,7 ГГц в режиме Turbo) (PXIe-3987) Intel Core i5-7440EQ 2,9 ГГц (3,6 ГГц в режиме Turbo) (PXIe-3977) Intel Core i3-7100E 2,9 ГГц (PXIe-3937) |
| DMI | DMI 3.0, 8 ГТ/с |
| Чипсет |
Mobile Intel QM175 (PXIe-3987/PXIe-3977) Mobile Intel HM175 (PXIe-3937) |
| ОЗУ | 2-канальная DDR4 2133/2400 МГц объемом до 32 ГБ (поддержка памяти non-ECC) |
|
Дисплей |
|
| DisplayPort |
3840 x 2160 @60 Гц Доступны адаптеры для других стандартов, максимальное разрешение зависит от адаптера |
|
Ввод-вывод шасси PXI Express |
|
| Шина | PCI Express 3.0 (обратно совместима с 2.x и 1.x) |
| Полоса пропускания | До 16 ГБ/с |
| Конфигурация соединений PXIe |
2 соединения: x8 x8 4 соединения: x4 x4 x4 x4 |
|
Интерфейсы ввода-вывода |
|
| Хранение данных | 1х SATA 6.0 Гб/с со скобой 2.5" SATA SSD/HDD |
| Ethernet |
Intel I219-LM, I210 (PXIe-3987/PXIe-3977) Intel I219-V, I210 (PXIe-3937) |
| USB | 2x USB 3.0 и 4x USB 2.0, на передней панели |
| GPIB | 25-контактный разъем Micro-D, на передней панели (требуется кабель ACL-IEEE488-MD1-A) |
| Ввод-вывод триггера | Разъем SMB, на передней панели, для коммутации сигнала внешнего триггера с шиной PXI |
|
Механические характеристики |
|
| Размеры | 3U/4-слотовый стандарт PXI |
| Требования к слотам | 1 системный слот и 3 слота расширения |
| Вес | 1 кг |
| Операционная система | Windows 10 64-бита |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
От 0 до +55 °C (с накопителем SSD) От 0 до +50 °C (с накопителем HDD) |
| Температура хранения | От -20 до +70 °C |
| Относительная влажность | От 5 до 95%, без выпадения конденсата |
| Удары | 30 G, полусинусоидальный импульс, 11 мс |
| Вибрации |
Эксплуация: 5-500 Гц, 0,21 Grms, по 3-м осям Хранение: 5-500 Гц, 2,46 Grms, по 3-м осям |
| Сертификация |
EEN 61326-1, FCC Class B (PXIe-3987) EN 61326-1, FCC Class A (PXIe-3977/PXIe-3937) |
| Маркировка CE | Защищенность: EN 61326-1 |
| Артикул | Описание |
| PXIe‑3977/M8G/SSD | Контроллер 3U PXI, процессор Intel Core i5-7440EQ 2,9 ГГц, ОЗУ 8 ГБ, 240 ГБ SSD |
| PXIe‑3977/M8G/SSD/Win10 | Контроллер 3U PXI, процессор Intel Core i5-7440EQ 2,9 ГГц, ОЗУ 8 ГБ, 240 ГБ SSD, Win10 IOT LTSC Value |
