Zeta

Ультра-компактный одноплатный компьютер со встроенным УСО на базе модуля COM Express Mini Type 10
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Процессоры Intel Bay Trail E3825 / Apollo Lake E3940 / Apollo Lake N4200
  • ОЗУ от 2 до 8 ГБ
  • Охлаждение: теплоотводящая пластина стандартно, без вентиляторов
  • Рабочая температура: от -40 до +85 °C

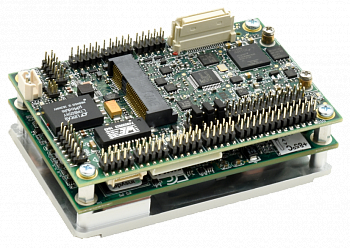

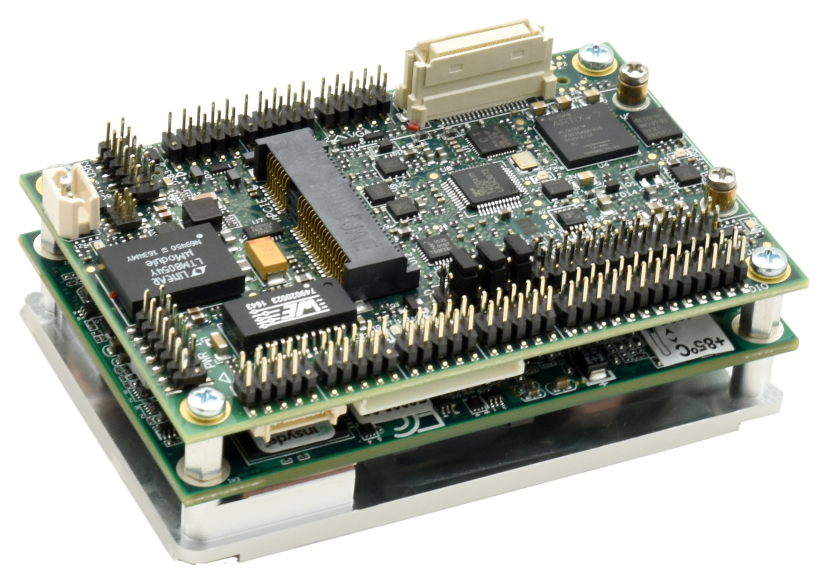

Семейство ультра-компактных встраиваемых одноплатных компьютеров Zeta в форм-факторе COM Express представляет собой процессорный модуль COM Express Mini, смонтированный на объединительной плате того же размера, что дает в итоге полноценный встраиваемый ПК. Благодаря форм-фактору COM Express Mini Type 10 (84×55 мм), Zeta является ультра-компактным решением промышленного стандарта.

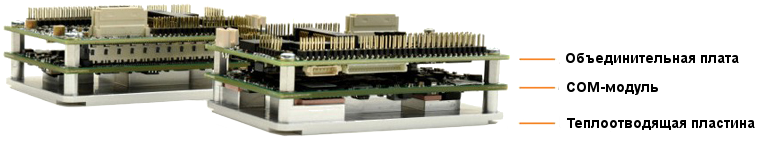

Компьютер состоит из трех компонентов:

  • Компьютер на модуле (COM), выполняющий функции основного процессора

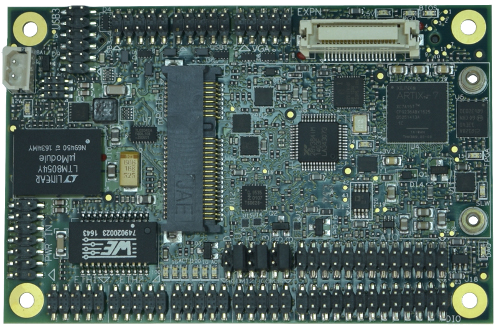

  • Объединительная плата с трансиверами и разъемами ввода-вывода, системой питания и разъемами расширения
  • Плоская теплоотводящая пластина для непосредственного монтажа и отвода тепла на корпус системы
Такая многослойная архитектура обеспечивает высочайшую функциональную плотность на любой занимаемой площади. Например, Zeta имеет сходную функциональность и производительность в сравнении с популярным одноплатным компьютером Aries, однако занимает всего 40% от его площади.

На данный момент для Zeta предлагается три процессора на выбор:
  • 2-ядерный Intel Bay Trail E3825 1,33 ГГц с 2 ГБ ОЗУ
  • 4-ядерный Apollo Lake E3940 1,6 ГГц с 4 ГБ ОЗУ
  • 4-ядерный Apollo Lake N4200 1,1 ГГц (увеличение до 2,5 ГГц) с 8 ГБ ОЗУ
Небольшие размеры и высокая плотность компоновки компьютера Zeta позволяют с успехом использовать устройство в мобильных приложениях. Компьютер способен работать с широким диапазоном напряжений питания от 6 до 36 В постоянного тока, обеспечивает работу при температуре окружающей среды от −40 до +85 °C, и имеет безвентиляторное охлаждение при помощи теплоотводящей пластины (опционально возможна установка радиатора).

Преимущества одноплатных компьютеров на базе COM-модулей

Использование в компьютере Zeta взаимозаменяемых стандартных промышленных процессорных модулей открывает разработчикам две немаловажные возможности:
  • Масштабируемость производительности: можно разработать несколько приложений для стандартной аппаратной платформы, а затем выбрать наиболее подходящий процессор для каждого из них с учетом соотношения цены, производительности и энергопотребления. Одновременно с этим, если со временем ваши приложения потребуют большей вычислительной мощности, вы сможете заменить процессор с минимальными доработками или без них.

  • Длительный срок службы: большинство современных встраиваемых процессоров семейства x86 имеют ограниченный срок службы 5-7 лет. Таким образом, каждое изделие длительного использования на базе таких процессоров скорее всего потребует периодической переработки конструкции в течение срока эксплуатации. Использование стандартных промышленных COM-модулей позволяет с легкостью переходить на новые процессорные модули практически без доработок аппаратной части, без изменения форм-фактора и функциональности. Одноплатный компьютер Zeta хорошо подходит для приложений длительного срока службы таких как, например, медицинские, транспортные и другие.

Технические характеристики

Характеристики процессора

Процессор/ОЗУ 2-ядерный Intel Bay Trail E3825 1,33 ГГц с 2 ГБ ОЗУ
4-ядерный Apollo Lake E3940 1,6 ГГц с 4 ГБ ОЗУ
4-ядерный Apollo Lake N4200 1,1 ГГц (увеличение до 2,5 ГГц) с 8 ГБ ОЗУ

Интерфейсы ввода-вывода

Последовательные порты 4 порта RS-232/422/485
USB 1x USB 3.0; 4x USB 2.0
Сеть 2 порта Gigabit Ethernet
Клавиатура/мышь USB
Видео VGA и LVDS
Аудио HD-аудио на разъеме расширения
Сторожевой таймер Watchdog Режим перезагрузки; Программируемый интервал 0-255 с
Накопитель 1 разъем Mini PCIe/mSATA; 1 разъем Micro-SD

Характеристики УСО

Аналоговые входы 16 несимметричных / 8 дифференциальных входов
Диапазоны ввода +/-10 В, +/-5 В, 0-10 В, 0-5 В
Максимальная частота дискретизации 100 000 Гц суммарно
Встроенная FIFO 2048 сэмплов, программируемый порог
Калибровка ЦАП Не требуется
Аналоговые выходы 4 выхода 16-бит
Диапазоны вывода 0-5 В, 0-2,5 В, программируемые
Цифровой ввод-вывод (модель A) 27 программируемых независимых линий
Цифровой ввод-вывод (модель D) 16 программируемых независимых линий для ввода-вывода
ШИМ 4 ШИМ 24-бит
Счетчики/таймеры 8 счетчиков/таймеров 32-бит
Уровень логического сигнала 3,3 и 5 В, устанавливается джампером

Шины расширения

MiniCard 1 разъем, объединяющий интерфейсы PCIe x1, mSATA и USB 2.0
SATA 1 порт на разъеме расширения
PCIe 2x PCIe x1 на разъеме расширения
USB 1 порт USB 2.0 на разъеме расширения

Физические характеристики

Напряжение питания 6-36 В опционально
Охлаждение Теплоотводящая пластина стандартно, без вентиляторов
Форм-фактор COM Express Mini Type 10
Размеры 84 x 55 мм
Вес 37 г (только объединительная плата)

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
RoHS Соответствует
Артикул Описание
ZETA-E3825-2GA Процессор E3825 1,33 ГГц, 2 ГБ ОЗУ, подсистема УСО
ZETA-E3825-2GD Процессор E3825 1,33 ГГц, 2 ГБ ОЗУ, цифровой ввод-вывод
ZETA-E3940-4GA Процессор E3940 1,6 ГГц, 4 ГБ ОЗУ, подсистема УСО
ZETA-E3940-4GD Процессор E3940 1,6 ГГц, 4 ГБ ОЗУ, цифровой ввод-вывод
ZETA-N4200-8GA Процессор N4200 1,1 ГГц, 8 ГБ ОЗУ, подсистема УСО
ZETA-N4200-8GD Процессор N4200 1,1 ГГц, 8 ГБ ОЗУ, цифровой ввод-вывод

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
