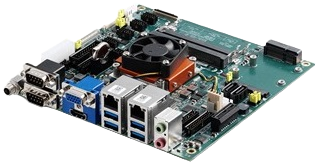

AmITX-BT-I
Встраиваемая материнская плата форм-фактора Mini-ITX с процессорами Intel Atom E3800 Series и Celeron
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Atom E3800 Series и Intel Celeron N2930/J1900
- 2-канальная DDR3L non-ECC 1333/1066 МГц объемом до 8 ГБ
- VGA, 2-канальный LVDS 24-бита и HDMI
- Рабочая температура: от -40 до +85 °C
AmITX-BT-I — это встраиваемая материнская плата форм-фактора Mini-ITX с поддержкой процессоров Intel Atom E3800 Series и Intel Celeron. Разработана для пользователей, которым необходима высокая производительность процессора и графики, и длительный срок службы.
Процессоры Intel Atom E3800 и Intel Celeron поддерживают 2-канальную память DDR3L non-ECC 1066/1333 МГц, что обеспечивает великолепную общую производительность. Встроенная графика Intel HD 7-го поколения имеет поддержку OpenGL 3.1, DirectX 11, OpenCL 1.1, а также аппаратное декодирование H.264, MPEG2, VC1, VP8. Видеовыходы включают VGA, DDI с поддержкой HDMI и опциональный 2-канальный LVDS 18/24-бита. AmITX-BT-I оборудована двумя разъемами SODIMM с поддержкой памяти DDR3L non-ECC объемом до 8 ГБ. Помимо этого, есть поддержка встроенного слота miniSD (только для E38XX).
AmITX-BT-I оборудована следующими интерфейсами: Gigabit Ethernet, USB 3.0 и USB 2.0, и SATA 3 Гб/с. Есть поддержка SMBus и I2C. Плата оснащена SPI AMI EFI BIOS, с поддержкой таких функций как аппаратный мониторинг и сторожевой таймер watchdog.
| Технические характеристики | |
| Процессор |
4-ядерный Atom E3845 1,91 ГГц 542/792 (Turbo) 10 Вт 2-ядерный Atom E3825 1,33 ГГц 533 (без Turbo) 6 Вт 2-ядерный Atom E3827 1,75 ГГц 533/792 (Turbo) 8 Вт 2-ядерный Atom E3826 1,46 ГГц 533/667 (Turbo) 7 Вт 1-ядерный Atom E3815 1,46 ГГц 400 (No Turbo) 5 Вт 4-ядерный Celeron N2930 1,83 ГГц, 313/854 (Turbo) 7,5 Вт 4-ядерный Celeron J1900 2,00 ГГц, 688/854 (Turbo) 10 Вт Поддержка: 1, 2 или 4 процессорных ядра Out-of-Order Execution (OOE), Intel VT-x, Intel SSE4.1 и SSE4.2, Intel 64 architecture, IA 32-бита, PCLMULQDQ Instruction DRNG, Intel Thermal Monitor (TM1 & TM2) Примечание: набор функций зависит от выбранного процессора |
| ОЗУ | 2-канальная DDR3L non-ECC 1333/1066 МГц объемом до 8 ГБ в двух разъемах SODIMM |
| BIOS | AMI EFI SPI BIOS 8 МБ |
| Поддержка SEMA | Поддержка: мониторинг напряжения, температуры системы и процессора, управление вентилятором, данные для логистики и анализа, I2C общего назначения, сторожевой таймер watchdog |
| Разъем для отладки | Многофункциональный 40-контактный разъем с плоским кабелем для работы с отладочным модулем DB40 имеющим светодиодные индикаторы BIOS POST, доступ к BMC, возможность прошивки SPI BIOS, контрольные точки доступа к электрической цепи и светодиодные индикаторы для отладки |
| Слоты расширения |
1x PCIe x1 совместимый со спецификацией PCI Express Base 2.0 1x полноразмерный Mini-PCIe с разъемами USB и SIM 1x полноразмерный mSATA с USB |
| Serial ATA | 2x SATA 3.0 Гб/с (один объединен с mSATA) |
| USB |
4x USB 3.0 на задней панели 2x USB 2.0 через разъем на передней панели 2x USB 2.0 через встроенный разъем 1x USB 2.0 на Mini-PCIe и 1x USB 2.0 на слоте mSATA Клавиатура/мышь: 1x встроенный разъем PS/2 |
| Клавиатура/мышь | 1x встроенный разъем PS/2 |
| Serial Ports |
1x RS-232, 1x RS-232/422/485 на задней панели 2x RS-232 и 2x RS-232/422/485 (с опцией 5 В / 12 В) на встроенных разъемах |
| Цифровой ввод-вывод | 10x GPIO на встроенном разъеме |
| eMMC | Опциональный, распаяный на плате накопитель eMMC объемом от 8 до 64 ГБ |
| Аудиокодек | Realtek ALC886 |
| Аудиоинтерфейсы |
Линейный выход и микрофонный вход на задней панели Аудиовыходы 7.1 и S/PDIF через встроенный разъем |
| Графика | Intel 7-го поколения |
| VGA | Аналоговый VGA до 1920x1200 @ 60 Гц |
| HDMI | Поддержка HDMI 1.3a, до 2560 x 1600 x 24-бита @ 60 Гц |
| LVDS | 1 или 2 канала LVDS 24-бита, до 1920 x 1200 @ 60 Гц, поддержка non-EDID |
| Ethernet |
Контроллер: 2x Intel i211AT (MAC/PHY) Интерфейс: PCIe x1 Wake-on-LAN: Есть |
| Питание |
Стандартное питание: ATX: 12 В ±5% / 5 В в режиме ожидания ±5% от встроенного разъема, AT: 12 В ±5% от встроенного или внешнего разъема Выход для периферийных устройств: встроенные разъемы для вентилятора и SATA |
| Размеры | 170 x 170 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Extreme Rugged: от -40 до +85 °C (опционально, только для Atom E38xx series) |
| Влажность |
Рабочая: 5-90%, без выпадения конденсата Хранение: 5-95% |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| AmITX-BT-I-E3845 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3845 1,91 ГГц |
| AmITX-BT-I-E3827 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3827 1,75 ГГц |
| AmITX-BT-I-E3826 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3826 1,46 ГГц |
| AmITX-BT-I-E3825 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3825 1,33 ГГц |
| AmITX-BT-I-E3815 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Celeron E3815 1,46 ГГц |
| AmITX-BT-I-J1900 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Celeron J1900 2,00 ГГц |
| AmITX-BT-I-N2930 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Celeron N2930 1,83 ГГц |
| t2AmITX‑BT‑I‑E3845 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3845 1,91 ГГц, расширенный температурный диапазон от -40 до +85 °C, задняя панель и кабели питания и SATA (без радиатора/кулера) |
| t2AmITX‑BT‑I‑E3826 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3826 1,46 ГГц, расширенный температурный диапазон от -40 до +85 °C, задняя панель и кабели питания и SATA (без радиатора/кулера) |
| t2AmITX‑BT‑I‑E3827 | Встраиваемая материнская плата форм-фактора Mini-ITX с процессором Intel Atom E3827 1,75 ГГц, расширенный температурный диапазон от -40 до +85 °C, задняя панель и кабели питания и SATA (без радиатора/кулера) |
| TPMMOD-2 | Модуль TPM 2.0 для ADLINK Mini-ITX AmITX-Series |
| 32-20493-0000 | 4010-CJ процессорный кулер с вентилятором (от 0 до +60 °C) |
| 32-20510-0000 | CU-CJ пассивный радиатор охлаждения процессора (от 0 до +60 °C) |
| 32-20494-0000 | 4020-CJ процессорный кулер с вентилятором (от -40 до +85 °C) |
