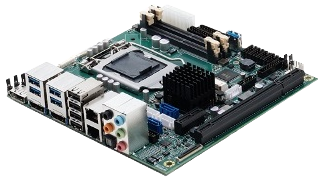

AmITX-SL-G
Встраиваемая материнская плата форм-фактора Mini-ITX с процессорами Intel Core i7/i5/i3, Pentium и Celeron
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Intel Core i7/i5/i3 6-го и 7-го поколений, Pentium G4400/G4400TE и Celeron G3900/G3900TE
- 2-канальная DDR4 2133 МГц объемом до 32 ГБ
- Графика Intel 9-го поколения, 3x DP, LVDS совместно с eDP (опционально)
- Рабочая температура: от 0 до +60 °C
AmITX-SL-G — это встраиваемая материнская плата форм-фактора Mini-ITX с поддержкой процессоров Intel Core i7/i5/i3 6-го и 7-го поколений, Pentium и Celeron с чипсетами Intel Q170/H110. Разработана для пользователей, которым необходима высокая производительность процессора и графики, и длительный срок службы.
AmITX-SL-G оборудована следующими интерфейсами: DisplayPort, Gigabit Ethernet, USB 3.0, USB 2.0, SATA 6 Гб/с, HD Audio 7.1. Расширение осуществляется при помощи PCIe x16, PCIe x1, и двух слотов mini-PCIe. Встроенный разъем обеспечивает поддержку GPIO, SMBus, и I2C. Плата оснащена SPI AMI EFI BIOS, с поддержкой таких функций как аппаратный мониторинг и сторожевой таймер watchdog.
| Технические характеристики | |
| Процессор |
Intel Core i7/i5/i3 6-го поколения, Pentium/Celeron, LGA1151 4-ядерный Intel Core i7-6700 3,4/4,0 ГГц, 8 МБ, 65 Вт 4-ядерный Intel Core i7-6700TE 2,4/3,4 ГГц, 8 МБ, 35 Вт 4-ядерный Intel Core i5-6500 3,2/3,6 ГГц, 6 МБ, 65 Вт 4-ядерный Intel Core i5-6500TE 2,3/3,3 ГГц, 6 МБ, 35 Вт 2-ядерный Intel Core i3-6100 3,7 ГГц, 3 МБ, 51 Вт 2-ядерный Intel Core i3-6100TE 2,7 ГГц, 4 МБ, 35 Вт 2-ядерный Intel Pentium G4400 3,3 ГГц, 3 МБ, 54 Вт 2-ядерный Intel Pentium G4400TE 2,4 ГГц, 3 МБ, 35 Вт 2-ядерный Intel Celeron G3900 2,8 ГГц, 2 МБ, 51 Вт 2-ядерный Intel Celeron G3900TE 2,3 ГГц, 2 МБ, 35 Вт Intel Core i7/i5/i3 7-го поколения, Pentium/Celeron, LGA1151 4-ядерный Intel Core i7-7700 3,6/4,2 ГГц, 8 МБ, 65 Вт 4-ядерный Intel Core i7-7700T 2,9/3,8 ГГц, 8 МБ, 35 Вт 4-ядерный Intel Core i5-7500 3,4/3,8 ГГц, 6 МБ, 65 Вт 4-ядерный Intel Core i5-7500T 2,7/3,3 ГГц, 6 МБ, 35 Вт 2-ядерный Intel Core i3-7101E 3,9 ГГц, 3 МБ, 54 Вт 2-ядерный Intel Core i3-7101TE 3,4 ГГц, 3 МБ, 35 Вт Поддержка: Intel VT, Intel TXT, Intel SSE4.2, Intel HT Technology, Intel 64 Architecture, Execute Disable Bit, Intel Turbo Boost Technology 2.0, Intel AVX2, Intel AES-NI, PCLMULQDQ Instruction, Intel Secure Key и Intel TSX-NI |
| Чипсет | Intel Q170/H110 |
| BIOS |
AMI EFI в SPI BIOS 16 МБ с поддержкой Intel AMT 11.0 (только для Q170) Разъем SPI для внешней BIOS, опциональный встроенный разъем SPI BIOS |
| Интерфейс для отладки | Многофункциональный 40-контактный разъем с плоским кабелем для работы с отладочным модулем DB40 имеющим светодиодные индикаторы BIOS POST, доступ к BMC, возможность прошивки SPI BIOS, контрольные точки доступа к электрической цепи и светодиодные индикаторы для отладки |
| ОЗУ | 2-канальная DDR4 non-ECC 2133/2400 МГц объемом до 32 ГБ в двух вертикальных разъемах SODIM |
| Поддержка SEMA | Поддержка: мониторинг напряжения, температуры системы и процессора, управление вентилятором, данные для логистики и анализа, I2C общего назначения, сторожевой таймер watchdog |
| Слоты расширения |
1 PCIe x16 1 PCIe x1 1x Mini-PCIe card (половинная): поддержка PCIex1/USB 2.0 (верхняя сторона) 1x Mini-PCIe card (полноразмерная): поддержка PCIex1 или mSATA/USB 2.0 (нижняя сторона) |
| Serial ATA |
3x SATA 6 Гб/с (выбор с помощью джамперов NA / 3,3 В / 5 В для SATA1 и SATA2 для обеспечения питания посредством 7-го контакта SATA. Значение по умолчанию - NA) 2x разъема питания SATA |
| USB |
4x USB 3.0 и 4x USB 2.0 на задней панели 2x USB 3.0 на встроенном разъеме (H110: USB 2.0) 1x USB 3.0 на вертикальном разъеме с местом под устройство (H110: USB 2.0) |
| Клавиатура/мышь | 1x встроенный разъем PS/2 |
| Последовательные порты |
3x RS-232, 1x RS-232/422/485 (поддержка NA (по умолчанию) / 5 В / 12 В. Выбор при помощи джамперов) |
| Цифровой ввод-вывод | 10x GPIO через встроенный разъем |
| Аудиокодек | Realtek ALC886 |
| Аудиоинтерфейсы | Аудиовыходы 7.1 через 5 штыревых выходов и S/PDIF на задней панели Аудиовыходы 7.1 и S/PDIF через встроенный разъем |
| Графика | Intel LP 9-го поколения. До 18 исполнительных блоков с поддержкой DirectX 11/12, OGL4.3/4.4, и до трех независимых дисплеев одновременно |
| DisplayPort |
3x DisplayPort v1.2 с разрешением до 4096 x 2160 @ 24 Гц (Q170), 2x DisplayPort (H110) |
| LVDS | LVDS (опционально): 1- или 2-канальный LVDS 24 бита с разрешением до 1920x1080 @ 60 Гц (от конвертера eDP-to-LVDS) |
| eDP | eDP (опционально): поддержка разрешения 3840x2160 @ 60 Гц, 24-бита (недоступно одновременно с LVDS) |
| Ethernet |
Контроллер Intel i219-LM (PHY) (H110: i219-V) Поддержка Intel AMT 11.0 (только для Q170) Поддержка Intel vPro (только для Q170) Контроллер Intel i210AT (MAC/PHY) 10/100/1000 GbE |
| TPM | Atmel AT97SC3204 (опционально) |
| Питание | Стандартное питание: ATX: 12 В ±5% / 5 В в режиме ожидания ±5%, AT: 12 В ±5% Выход для периферийных устройств: встроенные разъемы для вентилятора и SATA, 14-контактный разъем питания ATX |
| Размеры | 170 x 170 мм |
| Интеллектуальное ПО SEMA | Локальное управление и контроль встраиваемых компьютерных систем Расширенный EAPI для приложений мониторинга, контроля и аналитики Поддержка различных ОС на различных платформах (x86, ARM) |
| Операционные системы |
Стандартная поддержка: Для процессоров 6-го поколения: Windows 10/8.1/7, Linux Для процессоров 7-го поколения: Windows 10, Linux Расширенная поддержка (BSP): Для процессоров 6-го поколения: WES7, Linux, VxWorks (подлежит подтверждению) Для процессоров 7-го поколения: Linux, VxWorks (подлежит подтверждению) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | Стандартно: от 0 до +60 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | 95% @ 40 °C, без выпадения конденсата |
| Сертификация | CE, FCC, Class B |
| Артикул | Описание |
| AmITX-SL-G-Q170 | Плата Mini-ITX, LGA 1151, чипсет Q170 |
| AmITX-SL-G-H110 | Плата Mini-ITX, LGA 1151, чипсет H110 |
| TPMMOD-2 | Модуль TPM 2.0 для ADLINK Mini-ITX AmITX-Series |
| Chipset Heatsink 27.8x25x27.8mm | Радиатор чипсета AmITX-SL/HL TM-HS |
| 32-20495-0000 | Процессорный кулер LGA1150, высота 61,4 мм, 95 Вт |
| 32-20512-0000 | Процессорный кулер LGA1150, высота 46,05 мм, 45 Вт |
| 32-20513-0000 | Процессорный кулер LGA1150, высота 30,0 мм, 45 Вт |
| 32-20113-3000 | Процессорный кулер LGA1150, высота 50,2 мм, 95 Вт |
