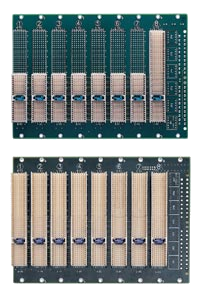

cBP-320X[R]
Объединительные платы 3U CompactPCI 32-бита с опциональным вводом-выводом на задней панели
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Соответствует PICMG 2.0 CompactPCI Specification Rev. 2.1
- Количество слотов: 8/6/4 (включая системный)
- 10-слойная печатная плата для точного контроля сопротивления и защиты от помех
- 2х зажимных разъема ATX для вывода постоянного тока
- 32-битная шина PCI на P1, поддержка 7х слотов ввода-вывода с захватом шины
Adlink производит широкий ассортимент стандартных объединительных плат с различными характеристиками под различные требования.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0 |
| Размеры |
100,7 x 128,7 мм (cBP-3204[R]) 141,3 x 128,7 мм (cBP-3206[R]) 181,9 x 128,7 мм (cBP-3208[R]) |
| Сегмент | 1 |
| Шина cPCI | 32-бита / 33 МГц |
| Системный слот | Правосторонний |
| Задний ввод-вывод системного слота | Задний ввод-вывод P2 с защитой AB-типа |
| Периферийный слот |
3 (cBP-3204[R]) 5 (cBP-3206[R]) 7 (cBP-3208[R]) |
| Задний ввод-вывод периферийного слота | Без заднего ввода-вывода для cBP-3204, 3206 and 3208 Задний ввод-вывод P2 с защитой AB-типа для cBP-3204R, 3206R, 3208R |
| Напряжение (ввод-вывод) | 3,3 или 5 В на выбор, установка по умолчанию - 5 В |
| Другие разъемы питания | 2х разъема ATX, зажимные разъемы постоянного тока |
| Другие разъемы | INH#, Reset, PWR_FAL# |
| Артикул | Описание |
| cBP‑3204 | 4-слотовая объединительная плата 3U cPCI 32-бита |
| cBP‑3204R | 4-слотовая объединительная плата 3U cPCI 32-бита с вводом-выводом на задней панели |
| cBP‑3206 | 6-слотовая объединительная плата 3U cPCI 32-бита |
| cBP‑3206R | 6-слотовая объединительная плата 3U cPCI 32-бита с вводом-выводом на задней панели |
| cBP‑3208 | 8-слотовая объединительная плата 3U cPCI 32-бита |
| cBP‑3208R | 8-слотовая объединительная плата 3U cPCI 32-бита с вводом-выводом на задней панели |
