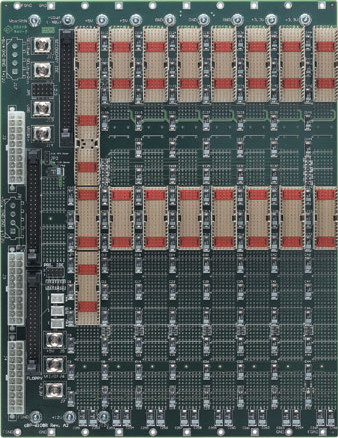

cBP-6108R
8-слотовая 32-битная объединительная плата 6U CompactPCI
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- PICMG:2.0 R3.0, 2.1 R2.0, 2.5 R1.0, 2.9 R1.0Note
- Шина cPCI: 32-бита / 33 МГц
- Периферийные слоты: 7
- Шина H.110: соответствует PICMG 2.5, для всех периферийных слотов
8-слотовая 32-битная объединительная плата 6U cPCI с шиной H.110 и вводом-выводом на задней панели.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0, 2.9 R1.0 |
| Размеры | 202,5 х 262,05 мм |
| Сегменты | 1 |
| Шина cPCI | 32-бита / 33 МГц |
| Системный слот | Справа |
| Задний ввод-вывод системного слота | Задний ввод-вывод P3, P4 и P5 с защитой AB-типа |
| Периферийные слоты | 7 |
| Задний ввод-вывод периферийного слота | Задний ввод-вывод P3 и P5 с защитой AB-типа |
| Шина H.110 | Соответствует PICMG 2.5, для всех периферийных слотов |
| Напряжение (ввод-вывод) | 3,3 или 5 В на выбор, установка по умолчанию - 5 В |
| Разъемы питания | 3х разъема ATX, зажимные терминалы для напряжения постоянного тока |
| Ввод-вывод прошлых поколений для системного слота | FDD, IDE1 и IDE2 (контакты совместимы с cPCI-6780 и cPCI-6841) |
| Слот для служебной платы | Есть (контакты совместимы с cPCI-6760D) |
| Другие разъемы | INH#, Reset, PWR_FAL#, светодиодные индикаторы питания, силовые пары H.110 (VRG, Vbat), PICMG 2.9 IPMB |
| Шасси или подсистемы | Серии cPCIS-3120, 3330 |
| Рекомендуемая системная плата | cPCI-6780V/VS, 6841 |
| Артикул | Описание |
| cBP‑6108R | 8-слотовая 32-битная объединительная плата 6U cPCI с шиной H.110 и вводом-выводом на задней панели |
