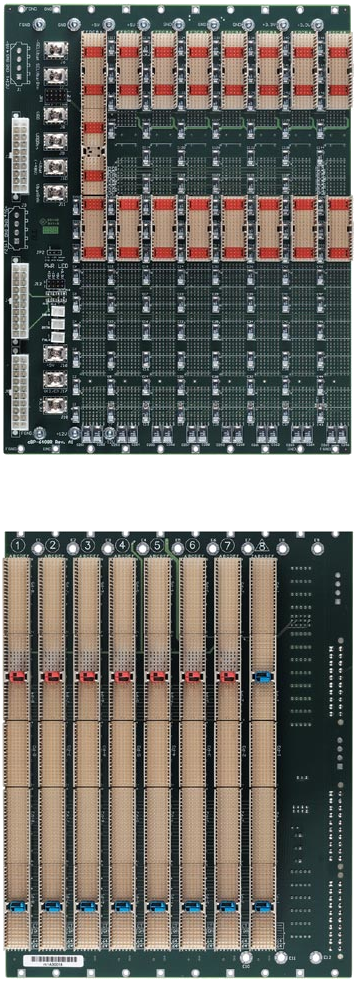

cBP-6408R
8-слотовая объединительная плата 6U CompactPCI 64-бита
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Соответствует PICMG 2.0 CompactPCI Specification R3.0
- Соответствует PICMG 2.1 CompactPCI Hot Swap Specification R2.0
- Соответствует PICMG 2.5 H.110 Computer Telephony Specification R1.0
- 1х системный слот и 7х слотов расширения
Adlink производит широкий ассортимент стандартных объединительных плат с различными характеристиками под различные требования.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0, 2.9 R1.0 |
| Размеры | 202,5 x 262,05 мм |
| Сегмент | 1 |
| Шина cPCI | До 64-бит / 66 МГц |
| Системный слот | Правосторонний |
| Задний ввод-вывод системного слота | Задний ввод-вывод P3, P4 и P5 с защитой AB-типа |
| Периферийный слот | 7 |
| Задний ввод-вывод периферийного слота | Задний ввод-вывод P3 и P5 с защитой AB-типа |
| Шина H.110 | Соответствует PICMG 2.5, для всех периферийных слотов |
| Напряжение (ввод-вывод) | 3,3 или 5 В на выбор, установка по умолчанию - 5 В |
| Другие разъемы питания | 3х разъема ATX, зажимные разъемы постоянного тока |
| Другие разъемы | INH#, Reset, PWR_FAL#, светодиодные индикаторы напряжения, силовые пары H.110 (VRG, Vbat), PICMG 2.9 IPMB |
| Шасси или подсистемы | cPCIS-3140, 3330/64 series |
| Артикул | Описание |
| cBP‑6408R | 8-слотовая объединительная плата 6U cPCI 64-бита H.110 с вводом-выводом на задней панели |
