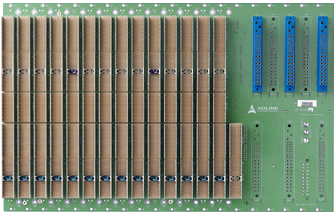

cBP-6614A
14-слотовая объединительная плата PICMG 2.16 6U CompactPCI для блейд-серверов
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- PICMG: 2.0 R3.0, 2.1 R2.0, 2.9 R1.0, 2.11 R1.0, 2.16 R1.0
- Узловые слоты: 12
- Структурные слоты: 2
- Все узловые слоты работают как отдельные системные слоты
Компания Adlink производит широкий диапазон стандартных объединительных плат с количеством слотов от 1 до 20. Помимо этого, профессиональная команда разработчиков способна в короткие сроки создавать объединительные платы согласно требованиям заказчика. Adlink осуществляет разработку, создание, и обслуживание ваших проектов с легкостью и эффективностью. Если вам нужны объединительные платы, свяжитесь с нами, у нас обязательно найдется для вас решение.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0, 2.9 R1.0, 2.11 R1.0, 2.16 R1.0 |
| Размеры | 420,6 x 262,05 мм |
| Узловые (Node) слоты 2.16 | 12 |
| Структурные (Fabric) слоты 2.16 | 2 |
| Шина cPCI | Нет |
| Системные слоты | Все узловые слоты работают как отдельные системные слоты |
| Задний ввод-вывод системного слота | Задний ввод-вывод P3, P4 и P5 с защитой AB-типа |
| Периферийные слоты | Нет |
| Слот для CMM | 1 |
| Разъем питания | 3х разъема для модуля питания 6U 8HP с резервированием |
| Шина H.110 | Нет |
| Напряжение (ввод-вывод) | 3,3 или 5 В на выбор, установка по умолчанию - 5 В |
| Питание | Питание постоянного и переменного тока. 1х разъем ATX, зажимные терминалы для напряжения постоянного тока |
| Другие разъемы | INH#, FAL#, DEG#, светодиодные индикаторы питания, Reset, PICMG 2.9 IPMB |
| Шасси или подсистемы | cPCIS-3300BLS series |
| Артикул | Описание |
| cBP‑6614A | 14-слотовая объединительная плата PICMG 2.16 6U CompactPCI для блейд-серверов |
