IMB-M43-C236
Промышленная материнская плата форм-фактора ATX с процессорами Intel Core i7/i5/i3 и Xeon E3
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
* Снят с производства
Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- Процессоры Intel Core i7/i5/i3 или Xeon E3 с чипсетом C236
- 2-канальная DDR4 2133/2400 МГц объемом до 64 ГБ, 4х слота DIMM ECC или non-ECC
- Слот PCIe 3.0 с бифуркацией поддерживает до 5x слотов расширения PCIe 3.0
- Рабочая температура: от 0 до +60 °C

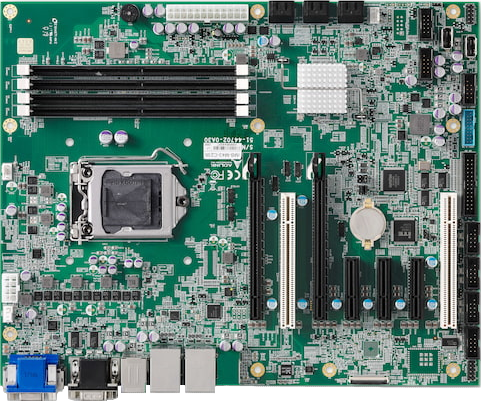

IMB-M43-C236 — это промышленная материнская плата форм-фактора ATX производства компании ADLINK. Плата поддерживает процессоры Intel Core 6-го и 7-го поколений и Xeon E3-1200 v5/v6 для разъема LGA1151, имеет чипсет Intel C236 Express, высокоскоростные интерфейсы передачи данных, такие как PCIe3.0, USB 3.0 и SATA 6 Гб/с (SATA III), и 4х слота DIMM для 2-канальной памяти DDR4 2133/2400 МГц ECC или non-ECC объемом до 64 ГБ.
Плата представляет собой высокопроизводительную масштабируемую платформу для систем промышленной автоматизации, машинного зрения, измерительных и испытательных приложений. IMB-M43-C236 позволяет осуществлять интеллектуальный выбор интерфейсов расширения от 4x PCIe 3.0×4 плюс 1x PCIe 3.0×8, 2x PCIe 3.0×4 плюс 2x PCIe 3.0×8, до 2x PCIe 3.0×4 плюс 1x PCIe 3.0×16.
Помимо этого, прочная конструкция ввода-вывода повышает надежность высокоскоростного соединения по USB3.0, LAN и SATA, с целью обеспечения максимальной производительности и совместимости.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Xeon E3-1275 v6 3,8 ГГц, 8 МБ кэш, 14 нм, 73 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Xeon E3-1275 v5 3,6 ГГц, 8 МБ кэш, 14 нм, 80 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Xeon E3-1225 v5 3,3 ГГц, 8 МБ кэш, 14 нм, 80 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i7-6700 3,4 ГГц, 8 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i7-6700TE 2,4 ГГц 8 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i5-6500 3,2 ГГц, 6 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i5-6500TE 2,3 ГГц, 6 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i3-6100 3,7 ГГц, 3 МБ кэш, 14 нм, 51 Вт TDP, LGA1151 (2 ядра / 4 потока) Intel Core i3-6100TE 2,7 ГГц, 4 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 4 потока) Intel Pentium G4400 3,3 ГГц, 3 МБ кэш, 14 нм, 54 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Pentium G4400TE 2,4 ГГц, 3 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Celeron G3900 2,8 ГГц, 2 МБ кэш, 14 нм, 51 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Celeron G3900TE 2,3 ГГц, 2 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 2 потока) Intel Core i7-7700 3,6 ГГц, 8 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i7-7700T 2,9 ГГц 8 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 8 потоков) Intel Core i5-7500 3,4 ГГц, 6 МБ кэш, 14 нм, 65 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i5-7500T 2,7 ГГц, 6 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (4 ядра / 4 потока) Intel Core i3-7101E 3,9 ГГц, 3 МБ кэш, 14 нм, 54 Вт TDP, LGA1151 (2 ядра / 4 потока) Intel Core i3-7101TE 3,4 ГГц, 3 МБ кэш, 14 нм, 35 Вт TDP, LGA1151 (2 ядра / 4 потока) |
| Чипсет | Intel C236 Express |
| ОЗУ |
4х 288-контактных разъема DDR4 ECC или NON ECC 2-канальная DDR4 2133/2400 МГц, до 64 ГБ (в зависимости от процессора) |
| BIOS | AMI UEFI BIOS, 128 Мб SPI Flash Memory |
| Сторожевой таймер | Программируемый, с возможностью перезапускать систему |
| Аппаратный монитор |
Напряжение процессора Напряжение +3,3 В Напряжение +5 В Напряжение +12 В Температура процессора Температура системы Скорость вращения вентилятора процессора Скорость вращения вентилятора системы |
| Операционная система |
Microsoft Windows 7 32/64-бита (только для процессоров Intel Core 6-го поколения и E3-1200 v5) Microsoft Windows 8.1 64-бита Microsoft Windows 10 64-бита Microsoft Windows Server 2016 64-бита Ubuntu 15.10 32/64-бита (поддержка других версий Linux по запросу) |
|
Интерфейсы ввода-вывода |
|
| Serial ATA |
6x разъемов SATA 6.0 Гб/с Поддержка программного RAID 0/1/5/10 |
| USB |
6x USB 3.0 (на задней панели) 2x клеммные колодки USB 3.0 4x клеммные колодки USB 2.0 2x USB 2.0 (вертикальный разъем, тип A) |
| Последовательные порты |
2x разъема RS-232/422/485 с auto flow control (на задней панели) 4x клеммные колодки RS-232 |
| Слоты расширения (сигнал) |
Если PEG3 занят, то PEG1 - PCIex8 Gen3, PEG2 - PCIex4 Gen3, а PEG3 - PCIex4 Gen3 Если PEG3 не занят, а PEG2 занят, то PEG1 - PCIex8 Gen3, PEG2 - PCIex8 Gen3, а PEG3 не задействован Если PEG3 и PEG2 не заняты, то PEG1 - PCIex16 Gen3, а PEG2 и PEG3 не задействованы PCIe1: PCIe x4 Gen3 PCIe2: PCIe x4 Gen3 PCI1: PCI 2.2 PCI2: PCI 2.2 |
| Слоты расширения (физические) |
PEG1: PCIex16 PCI1: PCI PEG2: PCIex16 PEG3: PCIex4 PCIe1: PCIex4 PCIe2: PCIex4 PCI2: PCI |
| Параллельный порт | 1x клеммная колодка LPT |
| Комбинированный порт PS2 | 1x PS/2 для клавиатуры и мыши (на задней панели) |
| Цифровой ввод-вывод | 1x 10-контактная клеммная колодка GPIO с шагом 2,54 мм: 4х входа и 4х выхода, 1х контакт заземления и 1х контакт питания (5 В / 12 В / без питания, выбирается перемычкой) |
|
Графика |
|
| Графический процессор | Встроенный Intel HD Graphics (в зависимости от процессора) |
| VGA | 1x VGA (на задней панели), разрешение до 1920 x 1200 @ 60 Гц |
| DisplayPort 1.2 | 2x DP (на задней панели), разрешение до 4096 x 2304 @ 60 Гц |
|
Ethernet |
|
| Контроллер |
LAN1: Intel I219-LM через разъем RJ45 (на задней панели) LAN2: Intel I210-AT через разъем RJ45 (на задней панели) |
| Intel AMT | Подержка LAN1 |
| Wake On LAN | Поддержка LAN1 и LAN2 |
|
Механические характеристики |
|
| Форм-фактор | ATX |
| Размеры | 305 x 244 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -40 до +85 °C |
| Относительная влажность | 95% @ 40 °C (без выпадения конденсата) |
| Сертификация | CE & FCC Class B |
| Артикул | Описание |
| IMB‑M43‑C236 | Промышленная материнская плата форм-фактора ATX с процессорами Intel Core i7/i5/i3 6-го и 7-го поколения и Xeon E3 v5/v6 |
