ADLVIS-1660

Решение стандарта Coaxpress в форм‑факторе PCIe/104
ADL Embedded Solutions Производитель:
ADL Embedded Solutions
  • Описание
  • Спецификация
  • Информация для заказа
  • 2 порта CoaXPress CXP-6
  • 4-ядерный процессор Intel Core i7-4700EQ
  • ОЗУ: 8 ГБ DDR3
  • Рабочая температура: от -40 до +85°C (опционально)

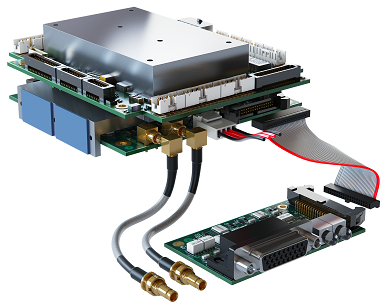

ADLVIS-1660 с двумя портами CXP-6 — это защищенное решение стандарта CoaXPress в малом форм‑факторе, предназначенное для промышленных приложений. Устройство состоит из 2 плат PCIe/104 с 4‑ядерным процессором Intel i7-4700EQ и 2-портового модуля CXP-6 на шине x16 PCIe/104, что обеспечивает впечатляющую пропускную способность 1 250 МБ/с.

ADLVIS-1660 оборудован небольшим коаксиальным кабелем для разъемов DIN1.0/2.3 оптимизированных для малого форм-фактора. Он поддерживает питание по CXP, соответствует GENICAM и имеет регистрацию событий Euresys Memento для эффективной разработки прикладного ПО. Есть возможность установки второго модуля CXP-6 для 4 камер 1xCXP-6 или двух 2xCXP-6.

ADLVIS-1660 предназначен для компактных высокопроизводительных защищенных промышленных решений для захвата изображения. Он подходит для требовательных к качеству изображения высоконагруженных приложений, работающих в сложных условиях окружающей среды таких как системы безопасности и наблюдения, управление дорожным движением, научные исследования, машинное зрение и множество других современных приложений.

Приложения: гиперспектральная съемка, наблюдение за дорожным движением, системы контроля и безопасности, автономные системы — захват видео/изображений с высоким разрешением, автоматический высокоскоростной визуальный контроль, сбор изображений с очень высоким разрешением, фиксация и анализ движений с высокой скоростью кадров.

Технические характеристики
Процессор 4-ядерный Intel Core i7-4700EQ
ОЗУ 8 ГБ DDR3
Форм-фактор PCIe/104 (96 x 115 мм)
Возможности расширения До 2-х модулей CXP-6 с двумя портами
Разъемы 2x CXP-6 DIN 1.0/2.3 (мама)
Системный ввод-вывод: 26-контактный разъем D-sub
Питание камеры: 4p 0.1 в Molex KK 7478 (папа)
C2C Link: 2x3 6p 0.1 в разъеме
Светодиодные индикаторы Индикаторы хоста ‘A’ ‘B’: 2x двухцветных красный/зеленый
Индикатор FPGA: двухцветный красный/зеленый
Индикатор платы: двухцветный красный/зеленый
Стандарты интерфейса CoaXPress 1.0 и 1.1
Суммарная пропускная способность камеры 12,5 Гб/с (1250 МБ/с) максимально
Питание по CXP с защитой от сбоев Регулируемое, 17 Вт, 24 В постоянного тока на каждый порт CoaXPress
Автоматическое определение совместимого устройства и подача питания
Защита от перегрузки и короткого замыкания
Напряжение питания 24 В Подключается к вспомогательному входу на модуле CoaXpress
Типы поддерживаемых камер Камеры со строчно-кадровой развёрткой:
Черно-белые и цветные (RGB и Bayer CFA)
Прогрессивная развертка одним нажатием (1x-1Y)
Поддерживаемые форматы пикселей Raw, Monochrome, Bayer, RGB, и RGBA (PFNC):
Raw
Mono8, Mono10, Mono12, Mono14, Mono16
BayerXX8, BayerXX10, BayerXX12, BayerXX14, BayerXX16 где XX=GR, RG, GB, или BG
RGB8, RGB10, RGB12, RGB14, RGBA16
Управление камерами Внешний аппаратный триггер с опциональной задержкой и уменьшением размера изображения
Точное позиционирование строба с поддержкой ранних/поздних стробирующих импульсов
10 линий GPIO 2 дифференциальных входа (DIN)
2 ассиметричных ввода-вывода TTL (TTLIO)
4 изолированных входа (IIN)
2 изолированных выхода (IOUT)
Использование GPIO Любая линия ввода-вывода может быть использована любым инструментом LIN из набора инструментов ввода-вывода
Линии ввода-вывода могут быть использованы любым инструментом QDC из набора инструментов ввода-вывода для декодирования сигналов A/B
Вывод LIN и QDC может быть обработан другими инструментами (DIV, MDV, DEL) для создание триггеров, таких как: цикл, циклическая последовательность, начало и окончание сканирования.
Набор инструментов ввода-вывода Инструмент линейного ввода (LIN): детектор контура для границ любой выбранной линии ввода
Квадратурный декодер (QDC): избранные переходы, компенсация обратного хода, 32-битный счетчик
Разделитель: (DIV): инициирует событие каждого кадра N от любого источника из набора
Множитель/разделитель (MDV): генерирует события через заданное количество событий от любого источника из набора
Задержка (DEL): задерживает до 16 событий от одного или двух источников из набора
Встроенная память 512 МБ
Статистика потока данных Измерение:
Частоты кадров (только строчно-кадровая развертка)
Частоты строк
Скорости передачи данных
Настраиваемый интервал
Сигнализирование и подсчет событий Событие EVENT_NEW_BUFFER на вновь заполненных буферах
Источники пользовательских событий: события набора инструментов ввода-вывода, управление камерой и освещением
События потока данных CoaXPress; События интерфейса хоста CoaXPress
Данные конкретного события
При возникновении события производится выборка состояния всех линий системного ввода-вывода

Условия эксплуатации и хранения

Рабочая температура От -20 до +70°C;
Опционально от -40 до +85°C
Артикул Описание
ADLVIS-1660 Стек из 3-х плат: CXP, i7-4700EQ ЦПУ и источника питания; внешний кабель питания POE; кабели для блока питания, рабочая температура от -20 до +70°C
ADLVIS-1660-EX Стек из 3-х плат: 2-канальная CXP, i7-4700EQ ЦПУ и источника питания; внешний кабель питания POE; кабели для блока питания, рабочая температура от -40 до +85°C
ADLCXP-I/O Интерфейсная плата с DB25 CXP GPIO и светодиодной индикацией
ADLQM87PC-CK Кабельный набор для ADLQM87PC i7-4700EQ
ADLVIS‑MES9200‑HSP Теплоотвод CXP для шасси ADLMES9200 (возможна доработка под требования заказчика)
ADLQM87PC-SP0600 Теплоотвод 0.600” с использованием меди для ADLQM87PC
ADLQM87PC-Fansink Теплоотвод с использованием меди и двумя вентиляторами для ADLQM87PC
