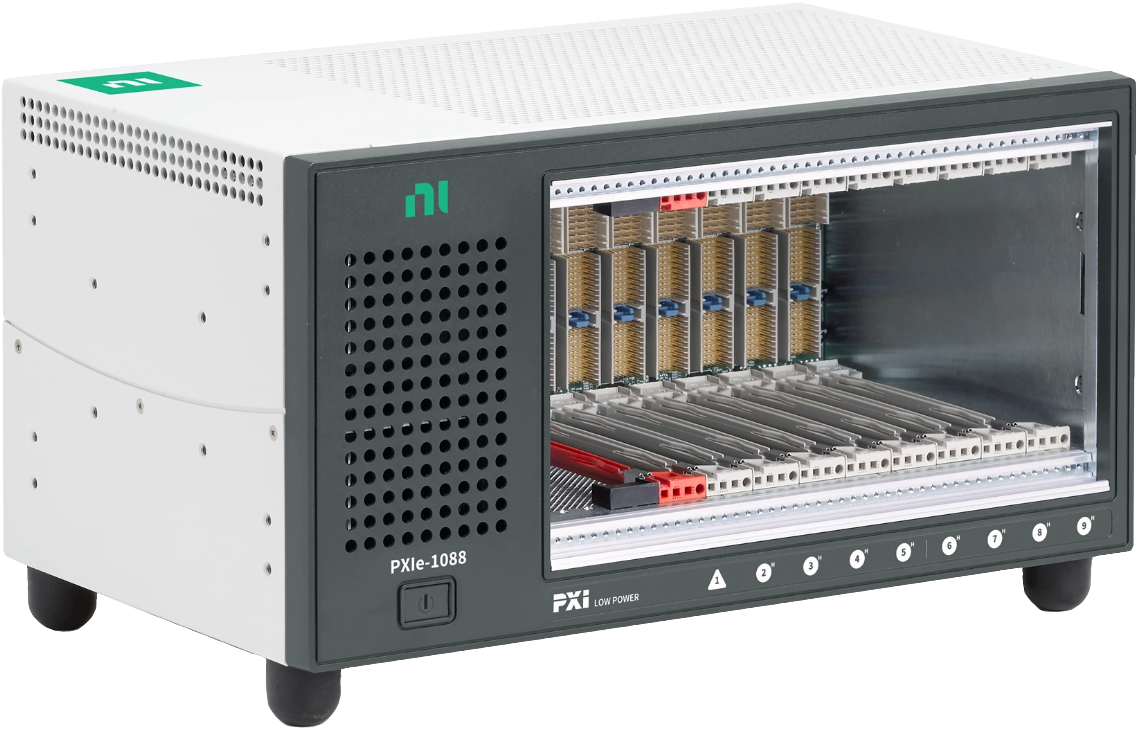

PXIe-1088
9-слотовое шасси стандарта PXI Express 3U
Производитель:Прочие производители
- Описание
- Спецификация
- Информация для заказа
- 9 слотов (8 гибридных), до 8 ГБ/с
- Максимальная суммарная мощность: 329 Вт
- Удары: до 30 g
- Рабочая температура: от 0 до +50 °C
Шасси PXIe-1088 объединяет в себе высокопроизводительную 9-слотовую объединительную панель, источник питания, и конструкцию, оптимизированную для использования в широком спектре приложений. Шасси PXIe-1088 полностью соответствует PXI-5 PXI Express Hardware Specification.
Основные особенности:
- Выделенная полоса пропускания 500 МБ/с или 2 ГБ/с (в одну сторону) на каждый слот PXI Express (x1 или x4 Gen-2 PCI Express).
- 3 гибридных периферийных слота подключаются через канал x4 к системному слоту.
- 5 гибридных периферийных слота подключаются через канал x1 к переключателю PCI Express, который соединяется с системным слотом через канал x4.
- Теплоотведение 58 Вт на слот отвечает повышенным требованиям к охлаждению PXI Express
- Устойчивый встроенный опорный тактовый генератор 10 МГц для слотов PXI/PXI Express со стабильностью ± 25 импульсов в минуту
- Устойчивый встроенный опорный тактовый генератор 100 МГц для слотов PXI Express со стабильностью ± 25 импульсов в минуту
- Бесшумная работа в диапазоне от 0 до 30 °C при 44,3 дБ(А)
- Изменяемая скорость вращения вентиляторов позволяет регулировать уровень охлаждения и шума
- Соответствие спецификациям PXI и CompactPCI
| Технические характеристики | |
|
Напряжение питания переменного тока |
|
|---|---|
| Входное напряжение | 100-240 В переменного тока, 50/60 Гц, 7-3.5 А |
| Рабочий диапазон напряжений | 90-264 В переменного тока |
| Номинальная входная частота | 50 Гц / 60 Гц |
| Рабочий диапазон частот | 47-63 Гц |
| КПД | 78% номинально |
| Защита от скачков тока | Встроенный последовательный предохранитель |
| Отключение основного питания | Отключение питания переменного тока осуществляется при помощи кабеля. Располагайте устройство так, чтобы была возможность отключить кабель. Кнопка питания на передней панели включает питание постоянного тока для объединительной панели PXI Express. |
|
Выход постоянного тока |
|
| Напряжение и ток |
+5 В_АUX, 2,7 А +12 В, 28,6 А +5 В, 27,1 А +3.3 В, 30,8 А -12 В, 0,75 А |
| Maximum Ripple and Noise (20 MHz BW) |
50 mВpp (+5 В_АUX, +5 В, +3.3 В) 120 mВpp (+12В, -12 В) |
| Нестабильность напряжения по нагрузке | ±5 % |
| Мощность |
Максимальная суммарная мощность: 329 Вт Максимальная суммарная мощность на +3,3 В и +5 В: 162 Вт |
|
Объединительная панель |
|
| Слот системного контроллера |
+5 В, 9 А +3,3 В, 9 А +12 В, 11 А +5 В_АUX, 2 А |
| Гибридный периферийный слот с платой PXI-5 |
+3,3 В, 3 А +12 В, 6 А +5 В_АUX, 1 А |
| Гибридный периферийный слот с платой PXI-1 |
+5 В, 6 А В (I/O), 5 А +3,3 В, 6 А +12 В, 1 А -12 В, 1 А |
| Защита от скачков тока | Все выходы имеют защиту от короткого замыкания и перегрузки. При нормализации показателей они возвращаются в штатный режим |
| Защита от скачков напряжения | +3,3 В может варьироваться от 3,7 В до 4,3 В, +5 В от 5,7 В до 6,5 В, +12 В от 13,4 В до 15,6 В |
|
Охлаждение шасси |
|
| Охлаждение модулей | Принудительное охлаждение посредством двух вентиляторов со скоростью потока 291 м3/ч |
| Направление потока воздуха в слоте | От нижней части модуля к верхней |
| Забор воздуха | Снизу шасси |
| Выпуск воздуха | Сверху и с правой стороны шасси |
| Теплоотведение слота | 58 Вт для слотов 2-8, 38 Вт для слота 9 |
| Охлаждение источника питания | Принудительное охлаждение посредством встроенных вентиляторов |
| Забор воздуха для источника питания | Спереди и с левой стороны шасси |
| Выпуск воздуха для источника питания | Задняя сторона шасси |
| Требования к минимальному свободному пространству для охлаждения |
Верх: 44.45 мм Задняя сторона: 44.45 мм Боковые стороны: 44.45 мм Низ: 44.45 мм (при размещении в стойке) 25.4 мм (при размещении на столе) |
|
Звуковое давление/интенсивность звука |
|
| Автоматический вентилятор 38 Вт (до +30 °C) | 52,3 дБА / 62,9 дБА |
| Высокоскоростной вентилятор 38 Вт | 67,1 дБА / 74,9 дБА |
| Автоматический вентилятор 58 Вт (до +30 °C) | 67,1 дБА / 74,9 дБА |
| Высокоскоростной вентилятор 58 Вт | 67,5 дБА / 76,2 дБА |
|
Объединительная панель |
|
| Размер |
3U, 1 системный слот (с 3 системными слотами расширения) и периферийных слотов Соотвествует IEEE 1101.10 по механическим характеристикам Соответствует спецификации PXI Express Работает с модулями 3U PXI Express и CompactPCI (PICMG 2.0 R 3.0) |
| Материал объединительной панели | UL 94 В-0 |
| Разъемы объединительной панели | Соответствуют IEC 917 и IEC 1076-4-101, UL 94 В-0 |
|
Системный тактовый генератор 10 МГц: PXI_CLK10 |
|
| Максимальное отклонение между слотами | 250 импульсов в секунду |
| Погрешность | ±25 импульсов в минуту максимально (в рабочем диапазоне температур) |
| Максимальный джиттер | 5 импульсов в секунду RMS (10 Гц – 1 МГц) |
| Коэффициент заполнения импульсов | От 45 % до 55 % |
| Колебания сигнала без нагрузки | 3,3 В ±0,3 В |
|
Системный тактовый генератор 100 МГц: PXIe_CLK100 и PXIe_SYNC100 |
|
| Максимальное отклонение между слотами | 100 импульсов в секунду |
| Погрешность | ±25 импульсов в минуту максимально (в рабочем диапазоне температур) |
| Максимальный джиттер |
3 импульса в секунду RMS (10 Гц - 12 кГц) 2 импульса в секунду RMS (12 кГц - 20 МГц) |
| Коэффициент заполнения импульсов для PXIe_CLK100 | От 45 % до 55 % |
| Абсолютное дифференциальное напряжение (с концевой заделкой 50 Ом на 1,30 В или эквивалентный генератор эдс) | 400 - 1000 мВ |
|
Механические характеристики |
|
| Размеры | 177,2 х 355,6 х 214,2 мм |
| Вес | 7,64 кг |
| Материал шасси | Алюминий (6063-T5, 6060-T6), холоднокатаная сталь, сантопрен (искусственная резина), пенополиуретан, пластик PC-АBS, нейлон, полиэтилен |
| Покрытие шасси | Conductive Clear Iridite on Аluminum, гальваническое покрытие холоднокатаной стали из никеля и цинка |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
От 0 до +50 °C (IEC 60068-2-1 и IEC 60068-2-2.). Отвечает требованиям MIL-PRF-28800F Class 3. (Теплоотвод ≤38 Вт на слот) От 0 до +40 °C (IEC 60068-2-1 and IEC 60068-2-2.). Отвечает требованиям MIL-PRF-28800F Class 3 и MIL-PRF-28800F Class 4. (Теплоотвод >38 Вт на слот) |
| Температура хранения | От –40 до +71 °C (IEC-60068-2-1 и IEC-60068-2-2.). Отвечает требованиям MIL-PRF-28800F Class 2 |
| Объединительная влажность |
Эксплуатация: от 20 до 80%, без выпадения конденсата Хранение: от 10 до 95%, без выпадения конденсата |
| Удары |
До 30 g, полусинусоида, 11 мс (IEC-60068-2-27.) Отвечает требованиям MIL-PRF-28800F Class 2 |
| Вибрация |
Эксплуатация: 5-500 Гц, 0,3 grms Хранение: 5-500 Гц, 2,4 grms (IEC 60068-2-64.) Результаты тестирования в режиме хранения с запасом отвечают требованиям MIL-PRF-28800F, Class 3 |
| Максимальная высота | 2 000 м, 800 мбар (при 25 °C, с высокоскоростным вентилятором) |
| Соответствие стандартам безопасности |
IEC 61010-1, EN 61010-1 UL 61010-1, CSА C22.2 No. 61010-1 |
| Соответствие CE |
2014/35/EU; (безопасность) 2014/30/EU; (EMC) 2011/65/EU; (RoHS) |
| Артикул | Описание |
| 784782‑01 | PXIe-1088. 9-слотовое шасси стандарта PXI Express 3U |
