SP2-KL
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Размер экрана: 10,1" / 15,6” / 21,5”
- Угол обзора: 89°
- Защита от пыли и влаги: IP65 для передней панели
- Рабочая температура: от -20 до 60 °C (максимально)
Смарт-панели — бескорпусные плоскопанельные компьютеры
Благодаря гибкости в настройке и модульной архитектуре смарт-панели от ADLINK помогают системным интеграторам, разработчикам интегрированных решений и поставщикам компонентов воплощать самые современные функции, уникальные для индивидуальных приложений. Выгодно используя уникальные технологии ADLINK, данные панели снижают время изготовления прототипов с учетом требований конкретных приложений, экономя таким образом время, деньги и усилия. Панели отлично подходят для приложений транспорта, розничной торговли, сферы обслуживания, промышленной автоматизации, здравоохранения, игровых и других приложений.

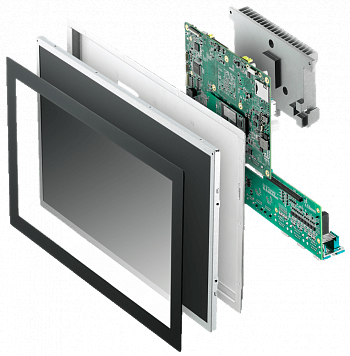

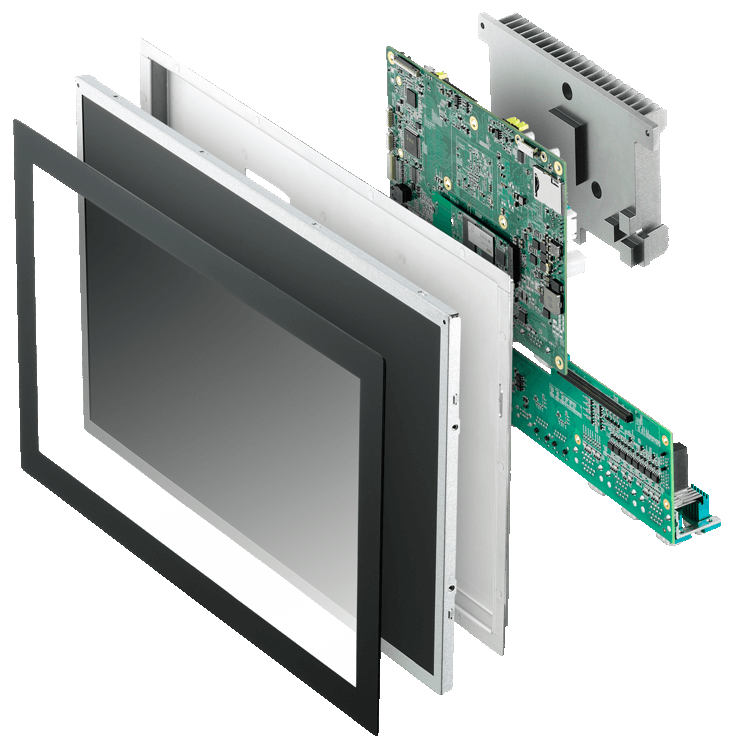

Гибкость в настройке и модульная архитектура
Смарт-панели можно с легкостью кастомизировать с учетом требований приложения путем изменения вычислительной мощности, типа сенсорного экрана, размера экрана и интерфейса ввода-вывода. Функциональные модули выполняют специфические для приложения функции и такая модульная архитектура значительно ускоряет процессы разработки, тестирования и утверждения, значительно экономя время, деньги и ресурсы.
Безграничные возможности с уникальными функциональными модулями
При помощи функциональных модулей панели ADLINK можно оснащать уникальными функциями и интерфейсами для точного соответствия требованиям любого вертикального приложения. Модули подключаются без использования кабелей и гарантированно совместимы со смарт-панелями ADLINK, что снижает стоимость и расходы на разработку.
Надежность, износостойкость и долговечность
Панели ADLINK обладают надежностью и износостойкостью и предназначены для работы в жестких условия эксплуатации. Широкий диапазон рабочих температур и напряжений питания позволяет использовать смарт-панели в условиях плохой вентиляции и нестабильного питания. Передняя панель имеет защиту от пыли и влаги IP65. Смарт-панели имеют длительный срок службы, чтобы позволяет клиентам не беспокоиться о надежности и доступности системы в течение долгого времени.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Core i3-7100U 2,4 ГГц (Turbo) 15 Вт Intel Core i5-7300U 2,6/3,5 ГГц (Turbo) 15 Вт Intel Core i7-7600U 2,8/3,9 ГГц (Turbo) 15 Вт |
| ОЗУ | 1x разъем SODIMM, DDR3L 1600 МГц (до 8 ГБ) |
| Хранение информации |
1x M.2 SATA 6 Гб/с, M key 2280 и 1x 2.5” SSD/HDD SATA 6 Гб/с (опционально) |
|
Экран |
|
| Размер |
10,1" (SP2-10WP-KL) 15,6” (SP2-15WP-KL) 21,5” (SP2-21WP-KL) |
| Разрешение |
1280 x 800 (SP2-10WP-KL) 1920 x 1080 (SP2-15WP-KL) 1920 x 1080 (SP2-21WP-KL) |
| Контрастность |
800:1 (SP2-10WP-KL) 1000:1 (SP2-15WP-KL) 1000:1 (SP2-21WP-KL) |
| Яркость |
400 кд/м2 (стандартно) (SP2-10WP-KL) 420 кд/м2 (стандартно) (SP2-15WP-KL) 400 кд/м2 (стандартно) (SP2-21WP-KL) |
| Ресурс подсветки | 50 000 ч |
| Угол обзора | 89° |
| Площадь касания | 10 пт |
| Структура | Стекло/стекло |
| Твердость поверхности | 7H |
| Покрытие | AS coating |
|
Внешний ввод-вывод |
|
| Ethernet | 2x GbE (Intel I225), RJ-45, WOL, до 2,5 Гб/с |
| Последовательный порт | 2x программируемых RS-232/422/485, auto flow |
| USB |
1x USB 2.0, Type A, OCP 1x USB 3.0, Type A, OCP |
| DisplayPort |
1x DP, DP++, разрешения до 4096x2304 @ 60 Гц 1x MiniDP, DP++, разрешения до 4096x2304 @ 60 Гц |
|
Внутренний ввод-вывод с соединителями провод-плата |
|
| USB | 2x USB 2.0 client |
| I2C | 2x для I2C client |
| Аудио |
1x для стереодинамиков (2 Вт) 1x микрофонный вход и линейный выход 1x зуммер |
| Клавиши |
1x для 32 физических клавиш (опционально), 1x с поддержкой регулировки подсветки экрана или громкости (опционально) |
| Последовательный порт | 2x программируемых RS-232/422/485, auto flow |
| GPIO | 1x с поддержкой 8-контактного GPIO |
| PCIe Slot | 1x PCIe Gen3 x4 (опционально) |
| mPCIe | 1x слот mPCIe (Wi-Fi/BT/4G) |
| SIM | 1x слот SIM для коммуникации 4G/5G |
|
Питание с соединителями провод-плата |
|
| Напряжение питания |
AT/ATX (по умолчанию: AT) 12 В ±5% / 9-36 В, оба с защитой от колебаний напряжения |
| Разъем питания | 1x 4-контактный разъем |
| Питание/перезапуск | 1x пластина, поддержка перезапуска системы и кнопки питания со светодиодным индикатором |
| Батарея резервного питания | 1x пластина для комплекта ИБП для резервирования данных при прекращении подачи электроэнергии (опционально) |
|
Программное обеспечение |
|
| SEMA | SEMA 4.0 |
| Сторожевой таймер Watch Dog | Поддерживается |
| Операционная система |
Windows 10 IoT Enterprise x64 bit Linux Ubuntu 20.04 LTS |
|
Механические характеристики |
|
| Материал корпуса | Сталь SGCC |
| Размеры (Ш x В x Г) |
249,66 x 168,3 x 64,4 ± 2 мм (SP2-10WP-KL) 383,15 x 232,79 x 65,1 ± 2 мм (SP2-15WP-KL) 517,46 x 309,19 x 67,6 ± 2 мм (SP2-21WP-KL) |
| Вес |
2,06 ± 0,2 кг (SP2-10WP-KL) 3,02 ± 0,2 кг (SP2-15WP-KL) 4,85 ± 0,2 кг (SP2-21WP-KL) |
| Монтажный комплект (опционально) |
1) крепление на панель 2) крепление VESA |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
От -20 до 60 °C (SP2-10WP-KL) От -20 до 60 °C (SP2-15WP-KL) От 0 до 60 °C (SP2-21WP-KL) |
| Температура хранения |
От -20 до 70 °C (SP2-10WP-KL) От -20 до 70 °C (SP2-15WP-KL) От -20 до 60 °C (SP2-21WP-KL) |
| Влажность | От 10 до 95 % |
| Вибрация | 1 Grms, 5-500 Гц (с SSD), (IEC60068-2-64), 60 мин. по трем осям |
| Удары | 20G, 11 мс (IEC60068-2-64) по трем осям |
| Защита от пыли и влаги | IP65 для передней панели |
| Электростатический разряд | По воздуху: ±15 кВ, при контакте: ±8 кВ |
| EMC/безопасность |
EMI: IEC/EN 61000-3-2, IEC/EN 61000-3-3, EN 61000-6-4, EN 55032 EMS: EN 55035, EN 61000-6-2, EMC: CE, FCC Class B, IEC 60601-1-2:2014/EN60601-1-2:2015, UNECE R10, EN 50121-3-2 Безопасность: соответствует 60601-1/61010-1/62368-1 *SP-KL прошел предварительное тестирование EMI, EMS, EMC, и безопасности. |
| Артикул | Описание |
| SP-10WP-KL-i3,4GB,w/ IO,9-36V | Процессор Intel Kaby Lake i3-7100U, LVDS, PCAP, ОЗУ 4 ГБ, M.2 SSD 32 ГБ, 2х RS-232/422/485, 1x USB 2.0, 1x USB 3.0, 2x GbE, 1xDP |
| SP-10WR-KL-i7,4GB,w/o IO,12V | Процессор Intel Kaby Lake i7-7600U, LVDS, RES, eMMC 32 ГБ, EC, TPM, Micro SD, ОЗУ 4 ГБ, M.2 SSD 32 ГБ |
| SP-12WP-KL-i3,4GB,w/ IO,12V | Процессор Intel Kaby Lake i3-7100U, LVDS, PCAP, ОЗУ 4 ГБ, M.2 SSD 32 ГБ, 2х RS-232/422/485, 1x USB 2.0, 1x USB 3.0, 2x GbE, 1xDP |
| SP-12WR-KL-i3,4GB,w/ IO,12V | Процессор Intel Kaby Lake i3-7100U, LVDS, RES, ОЗУ 4 ГБ, M.2 SSD 32 ГБ, 2х RS-232/422/485, 1x USB 2.0, 1x USB 3.0, 2x GbE, 1xDP |
| SP-15WP-KL-i3,4GB,w/ IO,12V | Процессор Intel Kaby Lake i3-7100U, LVDS, PCAP, ОЗУ 4 ГБ, M.2 SSD 32 ГБ, 2х RS-232/422/485, 1x USB 2.0, 1x USB 3.0, 2x GbE, 1xDP |
| SP‑15WR‑KL‑i7,4GB,w/o IO,12V | Процессор Intel Kaby Lake i3-7100U, LVDS, PCAP, ОЗУ 4 ГБ, M.2 SSD 32 ГБ, 2х RS-232/422/485, 1x USB 2.0, 1x USB 3.0, 2x GbE, 1xDP |
| SP-18WP-KL-i5, 8GB, w/ IO, 9-36V | Процессор Intel Kaby Lake i5-7300U, LVDS, PCAP, ОЗУ 8 ГБ, 128GB M.2 SSD, 2X RS232/422/485, 1x USB 2.0, 1x USB 3.0, 2x GbE, 1xDP |
| SP-FM board | 2x USB 3.0, 2x USB 2.0, 2x RS-232/422/485 (прямоугольный разъем), 2x RS-232, изоляция 2 КВ на каждом порту (прямоугольный разъем), 1x DP, 1x HSSPI, 1x mPCIe |
| SP-15WP-KL-i5,4GB, 12V Starter Kit | Стартовый набор с процессором Intel Kaby Lake i7, LVDS, RES, ОЗУ 4 ГБ, M.2 32 ГБ |
