MVP-6000 Series
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core i7/i5/i3 6-го поколения и чипсет H110
- ОЗУ объемом до 32 ГБ DDR4 SO-DIMM
- 2 независимых вывода видео
- Рабочая температура: от 0 до +50 °C

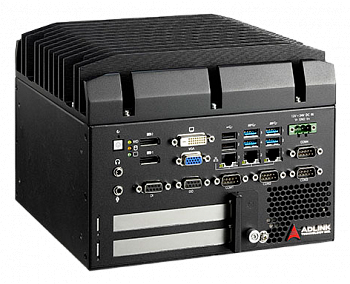

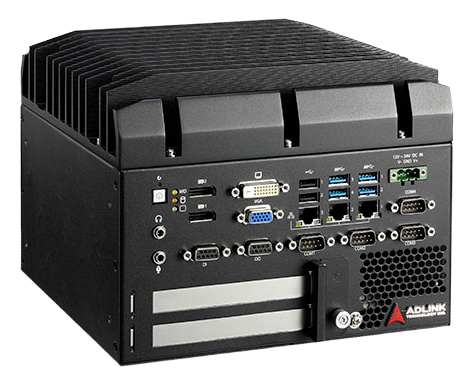

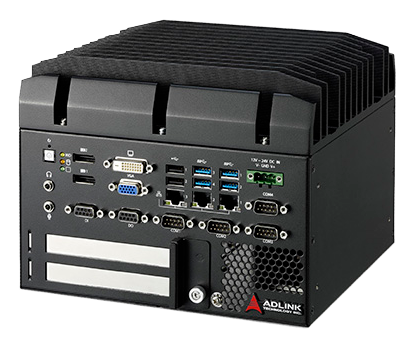

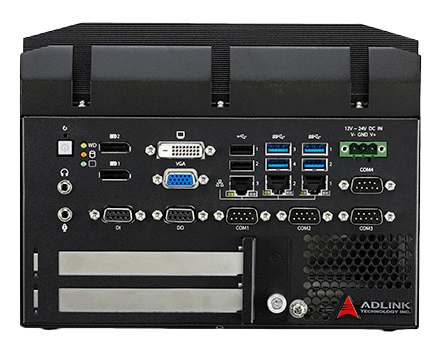

Новые встраиваемые вычислительные платформы серии MVP-6000 компании ADLINK оснащены процессором Intel Core 6-го поколения (Skylake) и используют безвентиляторную систему охлаждения. Компьютеры оборудованы разъемами PCIe x16 3-го поколения, PCI и mini PCIe. Порты ввода-вывода выведены на одну панель, что облегчает обслуживание в промышленных условиях. Системы MVP-6000 унаследовали прочную конструкцию компьютеров серий MXC/MXE, но обладают при этом более низкой стоимостью.
Компьютеры MVP-6000 имеют поддержку памяти DDR4 и оборудованы графикой Intel HD Graphics 530 что обеспечивает великолепную вычислительную производительность. Обладая универсальным набором интерфейсов ввода-вывода и возможностями расширения систем, компьютеры серии MVP-6000 полностью отвечают всем потребностям приложений промышленной автоматизации и имеют достаточную производительность для приложений визуального контроля, управления перемещениями и систем наблюдения. Безвентиляторная система охлаждения позволяет не только успешно справляться с жесткими условиями эксплуатации, но и значительно увеличивает срок эксплуатации платформ.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Core i7-6700TE (MVP-6001) Intel Core i5-6500TE (MVP-6002) Intel Core i3-6100TE (MVP-6003) |
| Чипсет | H110 |
| Видео | 1 VGA + 2 DisplayPort + 1 DVI-D |
| ОЗУ | 4 ГБ DDR4 2133 МГц (до 32 ГБ) |
|
Интерфейсы ввода-вывода |
|
| Разъемы расширения | 1 PCIe 3-го поколения x16 + 1 PCI |
| Ethernet |
3 порта Intel Gigabit Ethernet 3 контроллера Intel I211AT Функция WOL на всех портах Функция Teaming |
| Последовательные порты |
4 порта COM через разъем DB9 2 программируемых порта RS-232/422/485 (COM1 и 2) [ выбирается в BIOS ] 2 порта RS-232 (COM3 и 4) Порт RS-485 поддерживает автоматическое управление потоком передачи данных (auto-flow control) Защита от перенапряжения 2 КВ на RS-422/485 |
| USB |
6 внешних портов USB (4х USB 3.0 и 2х USB 2.0) Все 6 внешних портов USB поддерживают 1,6 А 1 внутренний порт USB 2.0 |
| Цифровой ввод-вывод | 8-канальный ввод и 8-канальный вывод |
| Mini PCIe |
8-канальный цифровой ввод и 8-канальный цифровой вывод 1 внутренний разъем mini PCIe |
| USIM | 1 разъем USIM |
| Аудио | Микрофонный вход и линейный выход |
|
Питание |
|
| Источник постоянного тока |
Встроенный широкодиапазонный источник постоянного тока 12-24 В Подключаемый разъем 3P с фиксатором (GND, V-, V+) |
| Источник переменного тока | Опциональный внешний AC-DC адаптер 160 Вт для питания от сети переменного тока |
|
Хранение данных |
|
| SATA | 1 порт SATA для подключения диска HDD или SSD 2.5" (до 6 Гб/с) |
| Разъем CompactFlash | 1 Type II CFast |
|
Механические характеристики |
|
| Размер (ВхШхГ) | 170 х 220 х 210 мм |
| Вес | 4,5 кг |
| Монтаж | Комплект для крепления на стену |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -40 до +85 °C (кроме устройств HDD/SSD/CFast) |
| Влажность | ~95% при +40 °C (без выпадения конденсата) |
| Вибрация |
Рабочая: 5 Grms, 5-500 Гц, по 3 осям (с накопителем CFast или SSD) Рабочая: 0.5 Grms, 5-500 Гц, по 3 осям (с накопителем HDD) |
| Электростатический разряд | При контакте +/-4 КВ, по воздуху +/-8 КВ |
| Удары | 100 Grms, полусинусоида 11 мс (с накопителем CFast или SSD) |
| Электромагнитная совместимость | CE & FCC Class A |
| Безопасность | UL/cUL, CB, CCC |
| Артикул | Описание |
| MVP-6001/M4G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i7-6700TE+H110, 4 ГБ DDR4 SODIMM |
| MVP-6001/M8G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i7-6700TE+H110, 8 ГБ DDR4 SODIMM |
| MVP-6001/M16G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i7-6700TE+H110, 16 ГБ DDR4 SODIMM |
| MVP-6001/M32G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i7-6700TE+H110, 32 ГБ DDR4 SODIMM |
| MVP-6002/M4G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i5-6500TE+H110, 4 ГБ DDR4 SODIMM |
| MVP-6002/M8G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i5-6500TE+H110, 8 ГБ DDR4 SODIMM |
| MVP‑6002/M16G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i5-6500TE+H110, 16 ГБ DDR4 SODIMM |
| MVP-6003/M4G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i3-6100TE+H110, 4 ГБ DDR4 SODIMM |
| MVP-6003/M8G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i3-6100TE+H110, 8 ГБ DDR4 SODIMM |
| MVP-6003/M16G | Встраиваемый компьютер с пассивным охлаждением, Intel Skylake-S i3-6100TE+H110, 16 ГБ DDR4 SODIMM |
| MVP-6005/M8G | Intel Skylake-S i7-6700+H110, 8 ГБ DDR4 SODIMM, VGA+DVI-D, 2x DP, 3x Gbe, 4x USB3.0, 2x USB2.0, 1x SATA, 1x CFAST, 1x mPCIe, 1x USIM, 4x COM, 8 цифровых входов и 8 цифровых выходов, линейный выход и микрофонный вход, слоты 1PCIex16+1PCI, напряжение питания 12~24 В постоянного тока |
| Аксессуары | |
| Вентилятор охлаждения MVP‑6000 | Опциональный регулируемый вентилятор охлаждения для MVP-6000 series, 6000 об/мин |
| ОЗУ 8/16/32 ГБ DDR4 | Увеличение объема ОЗУ до 8/16/32 ГБ DDR4 |
| Жесткий диск 500 ГБ | Предустановленный жесткий диск SATA объемом 500 ГБ |
| Жесткий диск 1 ТБ | Предустановленный жесткий диск SATA объемом 1 ТБ |
| Накопитель SSD 64 ГБ | Предустановленный твердотельный накопитель MLC SATA объемом 64 ГБ |
| Адаптер AC-DC 160 Вт | Промышленный AC-DC адаптер мощностью 160 Вт |
