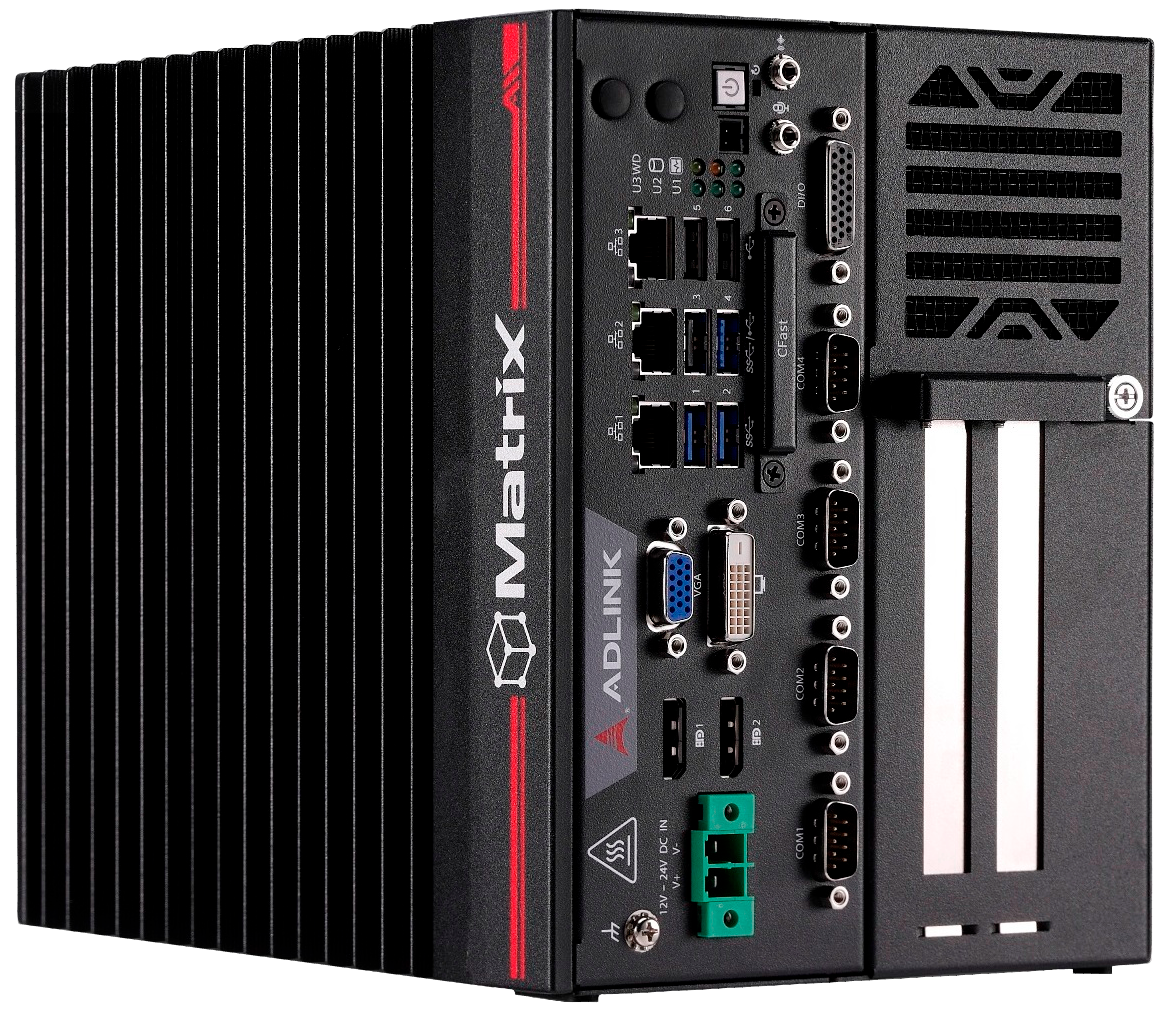

MVP-6100
Бюджетная серия расширяемых компьютеров на базе процессоров Intel Core/Xeon/Celeron 8‑го и 9‑го поколений
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core/Xeon/Celeron
- ОЗУ: DDR4 non-ECC/ECC объемом до 32 ГБ, 2х SODIMM
- Множество возможностей для ввода-вывода и хранения данных
- Рабочая температура: от -20 до 60 °C (максимально)
MVP-6100 — это серия бюджетных встраиваемых компьютерных платформ от компании Adlink с пассивной системой охлаждения. Компьютеры выполнены на базе процессоров Intel Core/Xeon/Celeron, имеют слоты PCIe x16 и PCI, mini-PCIe, и доступ к портам ввода-вывода на одной панели, что является оптимальным для работы в приложениях промышленной автоматизации. Устройства серии MVP-6100 имеют такую же надежную конструкцию как и все компьютеры линейки MXC/MXE от Adlink, но предлагаются по существенно более низким ценам.
Серия MVP-6100 поддерживает память DDR4 и графику Intel HD для более высокой производительности вычислений и графики. В комплексе с универсальным набором интерфейсов ввода-вывода и обширными возможностями расширения, MVP-6100 в полной мере удовлетворяет требованиям приложений промышленной автоматизации и обладает достаточной производительностью для приложений визуального контроля, управления движением, и видеонаблюдения.
Безвентиляторная система охлаждения не только хорошо зарекомендовала себя в услових загрязненности и шума, которые наблюдаются в приложениях промышленной автоматизации работающих в жестких условиях эксплуатации, но и не имеет проблемных структурных элементов отрицательно влияющих на среднее время наработки на отказ, что значительно повышает долговечность платформы.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор | Intel Xeon E-2278GE, 3,3 ГГц/4,7 ГГц, 8 ядер, 80 Вт TDP (MVP-612X-1E/MVP-614X-3E) Intel Core i7-9700E, 2,6 ГГц/4,4 ГГц, 8 ядер, 65 Вт TDP (MVP-612A-1E/MVP-614A-3E) Intel Core i7-9700TE, 1,8 ГГц/3,8 ГГц, 8 ядер, 35 Вт TDP (MVP-6121-1E/MVP-6141-3E) Intel Core i5-9500TE, 2,2 ГГц/3,6 ГГц, 6 ядер, 35 Вт TDP (MVP-6122-1E/MVP-6142-3E) Intel Core i3-9100TE, 2,2 ГГц/3,2 ГГц, 4 ядра, 35 Вт TDP (MVP-6123-1E/MVP-6143-3E) Intel Celeron G4900T, 2,9 ГГц, 2 ядра, 35 Вт TDP (MVP-6124-1E/MVP-6144-3E) |
| Чипсет |
Серия MVP-6120: H310 (C246 для MVP-612X) Серия MVP-6140: C246 |
| Память |
DDR4 non-ECC 2400 МГц, 2х SODIMM, до 32 ГБ (опционально: 4/8/16/32 ГБ ECC, только для Intel Xeon/Core i3/Celeron с чипсетом C246) |
|
Ввод-вывод |
|
| Дисплей | 2x DP++ 1.2, DVI-D, VGA (2 независимых дисплея с H310, 3 независимых дисплея с C246) |
| Ethernet |
3x Intel GbE: 2x i211AT + i219 (поддержка Intel AMT/vPro с чипсетом C246) |
| Последовательные порты |
COM1/2: RS-232/422/485, COM3/4: RS-232 (опционально COM5/6: RS-232, совместно с цифровым вводом-выводом) |
| USB | 3x USB 3.1 Gen 1 + 3x USB 2.0, 1x внутренний USB 2.0 (2x USB 3.1 до 2-го поколения с чипсетом C246) |
| Аудио | Линейный выход, микрофонный вход (опционально: выход на динамики) |
| Mini PCIe | 1x полноразмерный (USB 2.0 + PCIe) |
| M.2 | 1x разъем, key B+M или B, 2280/3042 (USB3.1 + SATA III + PCIe x1. До PCIe x2 с чипсетом C246) |
| USIM | 2 |
| DI/O | 8 входов и 8 выходов |
| I2C | 2 (3,3 В / 5 В) |
| TPM | TPM2.0 |
| Слоты расширения |
Серия MVP-6120: PCIe x16 + PCI (суммарно до 150 Вт) Серия MVP-6140: PCIe x16 + 2 PCIe x4 + PCI (суммарно до 150 Вт с питанием 12 В; суммарно до 250 Вт с питанием 24 В) |
|
Хранение информации |
|
| 2.5" SATA |
2x внутренних (поддержка RAID 0/1/5/10 с чипсетом C246) (опционально: дополнительные 2x внутренних, с чипсетом C246) |
| CFast | 1 Type II |
|
Механические характеристики |
|
| Размеры |
Серия MVP-6120: 165 x 240 x 210 мм Серия MVP-6140: 206 x 240 x 210 мм |
| Вес |
Серия MVP-6120: 4,8 кг Серия MVP-6140: 5,1 кг |
| Монтаж | Крепление на стену |
| Вентилятор | Опционально |
|
Источник питания |
|
| Напряжение питания постоянного тока | 12-24 В (± 10%) |
| Напряжение питания переменного тока | Опционально: адаптер переменного/постоянного тока 220 Вт / 280 Вт |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартный диапазон: (при потоке воздуха 0,6 м/с) От 0 до +50 °C От 0 до +40 °C для MVP-610X Расширенный диапазон: (при потоке воздуха 0,6 м/с и с промышленным накопителем данных) От -20 до +60 °C От -20 до +40 °C для MVP-610X От -20 до +50 °C для MVP-610A |
| Температура хранения | От -40 до 85 °C (не включая накопитель данных) |
| Влажность | ~95% @ 40 °C (без выпадения конденсата) |
| Вибрация |
Рабочая: 5 Grms, произвольно, 5-500 Гц, по трем осям (с накопителем 2.5" SSD/CFast, 3 Grms с вентилятором) Рабочая: 0.5 Grms, произвольно, 5-500 Hz, по трем осям (с накопителем HDD) |
| Удары | Рабочее ускорение 50 G, полусинусоида 11 мс (с накопителем 2.5" SSD/CFast) |
| Электростатический разряд | +/-4 кВ при контакте, +/-8 кВ по воздуху |
| Электромагнитная совместимость | EN61000-6-4/-2, CE & FCC Class A |
| Безопасность | UL/cUL, CB, CCC |
| Артикул | Описание |
| MVP‑612X‑1E/M8G | Xeon E-2278GE, C246, PCIex16+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP‑612A‑1E/M8G | Core i7-9700E, H310, PCIex16+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6121-1E/M8G | Core i7-9700TE, H310, PCIex16+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6122-1E/M8G | Core i5-9500TE, H310, PCIex16+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6123-1E/M8G | Core i3-9100TE, H310, PCIex16+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP‑6124‑1E/M8G | Celeron G4900T, H310, PCIex16+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP‑614X‑3E/M8G | Xeon E-2278GE, C246, PCIex16+2xPCIex4+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP‑614A‑3E/M8G | Core i7-9700E, C246, PCIex16+2xPCIex4+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6141-3E/M8G | Core i7-9700TE, C246, PCIex16+2xPCIex4+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6142-3E/M8G | Core i5-9500TE, C246, PCIex16+2xPCIex4+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6143-3E/M8G | Core i3-9100TE, C246, PCIex16+2xPCIex4+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
| MVP-6144-3E/M8G | Celeron G4900T, C246, PCIex16+2xPCIex4+PCI, 2xDP, DVI, VGA, 3x GbE, 4x COM, 3x USB 2.0, 3x USB 3.0, внутренний USB 2.0, 8 цифровых входов и 8 выходов, линейный выход / микрофонный вход, mPCIe, 2x USIM, TPM2.0, M.2, CFast, 2x 2.5" SATA, 1 планка DDR4 8GB |
