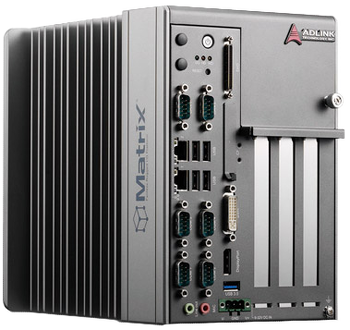

MXC-2300
Встраиваемый расширяемый компьютер с пассивным охлаждением
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- ЦПУ Intel Atom E3845 1.91 ГГц
- ОЗУ до 8 ГБ
- Встроенный источник питания
- Рабочая температура −20...+70 °C
Оснащенные новейшим процессором Intel Atom E3845 (бывший Bay Trail), компьютеры серии Matrix MXC-2300 отличаются минимальным энергопотреблением, исключительной 3D-графикой и мощным медиа-ускорением, обеспечивая превосходство в производительности и экономичности по сравнению с системами предыдущего поколения на процессоре Atom. Комплектация компьютера включает 2 порта CAN, реализуемые посредством контроллера Philips SJA1000, которые могут работать независимо или параллельно одновременно, а также управление доступом к шине и обнаружение ошибок с автокоррекцией и возможностью повторной передачи. Для общего промышленного управления используется 16-канальный изолированный цифровой ввод-вывод.
3 слота расширения PCI/PCIe позволяют установку различных стандартных карт для конфигурируемых приложений, внутренний разъем PCI Express Mini Card и разъем для SIM-карты открывают доступ к дополнительным функциям, таким как беспроводное соединение.
Для подключения двух независимых дисплеев с разрешением full HD в системах серии MXC-2300 используется 1 порт DisplayPort и 1 порт DVI-I . Конфигурация системы включает: 4 порта USB 2.0, 1 порт USB 3.0 и 2 порта Gigabit Ethernet с функцией teaming.
Благодаря проприетарному программному обеспечению ADLINK SEMA (Smart Embedded Management Agent), MXC-2300 максимально увеличивает управляемость и безопасность для множества приложений. Обеспечивает эффективный мониторинг работы и состояния системы в режиме реального времени, управление системой по надежно защищенному каналу и полностью администрируемое использование ресурсов системы.
Со своей защищенной архитектурой, гибкостью, широким выбором вводов-выводов, минимальным энергопотреблением, богатыми характеристиками, выдающейся производительностью и экономичностью, MXC-2300 является привлекательным выбором среди встраиваемых систем для промышленной автоматизации, организации производства, интеллектуальных транспортных систем и приложений, требующих надежности в жестких условиях эксплуатации.
3 слота расширения PCI/PCIe позволяют установку различных стандартных карт для конфигурируемых приложений, внутренний разъем PCI Express Mini Card и разъем для SIM-карты открывают доступ к дополнительным функциям, таким как беспроводное соединение.
Для подключения двух независимых дисплеев с разрешением full HD в системах серии MXC-2300 используется 1 порт DisplayPort и 1 порт DVI-I . Конфигурация системы включает: 4 порта USB 2.0, 1 порт USB 3.0 и 2 порта Gigabit Ethernet с функцией teaming.
Благодаря проприетарному программному обеспечению ADLINK SEMA (Smart Embedded Management Agent), MXC-2300 максимально увеличивает управляемость и безопасность для множества приложений. Обеспечивает эффективный мониторинг работы и состояния системы в режиме реального времени, управление системой по надежно защищенному каналу и полностью администрируемое использование ресурсов системы.
Со своей защищенной архитектурой, гибкостью, широким выбором вводов-выводов, минимальным энергопотреблением, богатыми характеристиками, выдающейся производительностью и экономичностью, MXC-2300 является привлекательным выбором среди встраиваемых систем для промышленной автоматизации, организации производства, интеллектуальных транспортных систем и приложений, требующих надежности в жестких условиях эксплуатации.
| Технические характеристики | |
| ЦПУ | 4-ядерный Intel Atom E3845 1.91 ГГц; частота графики 542/792 МГц (Стандарт/Турбо) |
| Набор микросхем | Intel SoC (Система на чипе) |
| Видео | DisplayPort: разрешение до 2560x1600
VGA: разрешение до 2560x1600 DVI: разрешение до 1920x1200 |
| ОЗУ | Модуль SODIMM 4 ГБ DDR3L 1333 МГц (до 8 ГБ с двумя разъемами SODIMM) |
| Слоты расширения | 2 PCI+1 PCIe x4 (MXC-2300CD-3E1)
3 PCI (MXC-2300CD-3S) 2 PCI+1 PCIe x4 (MXC-2300-3E1) 3 PCI (MXC-2300-3S) |
| Ethernet | 2 порта Gigabit Ethernet (Intel® Springville WGI210IT chipset)
Функция Teaming, включение по сигналу от сети (Wake On LAN) |
| Последовательные порты | 2 программно-конфигурируемых RS-232/422/485 (COM 1 и 2) с автоматическим контролем передачи данных, 2 RS-232 (COM 3 и 4) |
| USB | 5 внешних портов USB (4 порта USB 2.0 + 1 порт USB 3.0) + 1 внутренний порт USB 2 .0 |
| CAN | 2 изолированных порта CAN DB9 c контроллером CAN SjA1000 (MXC-2300CD-3E1, MXC-2300CD-3S) |
| Цифровой ввод-вывод | 16-канальный цифровой ввод и 16-канальный цифровой вывод с изоляцией 1.5 КВ (MXC-2300CD-3E1, MXC-2300CD-3S) |
| Mini PCIe | 1 внутренний разъем для карт mini PCIe (MXC-2300CD-3E1, MXC-2300CD-3S) |
| USIM | 1 разъем для SIM-карты для связи 3G (MXC-2300CD-3E1, MXC-2300CD-3S) |
| Аудио | 1 микрофонный вход и 1 линейный выход |
| WDT | Поддержка иерархического сторожевого таймера Watchdog |
| SEMA | Программное обеспечение SEMA 2.2 (Smart Embedded Management Agent) |
| Источник питания постоянного тока | Встроенный широкодиапазонный источник питания 9-32 В постоянного тока
Подключаемые разъемы с фиксаторами (GND, V-, V+), 2-контактный дистанционный выключатель питания |
| Источник питания переменного тока | Опционально внешний адаптер 100 Вт для источника питания переменного тока |
| Накопители SATA | 1 порт SATA-II на плате для установки накопителей 2.5” HDD/SSD |
| CFast | 1x CFast |
| Опциональный вентиляторный модуль охлаждения | Опциональный вентиляторный модуль для отведения тепла с интеллектуальным управлением |
| Размеры (Ш х В х Г) | 142 x 210 x 219 мм |
| Вес | 3.5 кг |
| Установка | Комплект для крепления на стену |
| Условия эксплуатации и хранения | |
|---|---|
| Рабочая температура | Стандартно: 0...+50 °C Опционально: -20...+70 °C (с промышленным накопителем SSD или CF) |
| Температура хранения | -40...+85 °C (исключая накопители HDD/SSD/CF) |
| Влажность | ~95 % @ +40 °C (без конденсации) |
| Вибрация | Рабочая: 5 Grms, 5-500 Гц, 3 оси (с накопителем CF или SSD)
0.5 Grms, 5-500 Гц, 3 оси (с накопителем HDD) |
| Электростатический разряд | +/-4 КВ при контакте и +/-8 КВ по воздуху |
| Удары | Эксплуатация, 50 G, полусинусоида 11 мс (с накопителями CF или SSD) |
| Электромагнитная совместимость | CE и FCC Class A |
| Артикул | Описание |
| MXC-2300CD-3E1 | Компьютер с процессором Intel Atom E3845, пассивным охлаждением, разъемами 1 PCI+1 PCIe x4,1 mini PCIe, 2 CAN, ОЗУ 4 ГБ DDR3L и 16-канальным цифровым вводом-выводом |
| MXC-2300CD-3S | Компьютер с процессором Intel Atom E3845, пассивным охлаждением, разъемами 3 PCI,1 mini PCIe, 2 CAN, ОЗУ 4 ГБ DDR3L и 16-канальным цифровым вводом-выводом |
| MXC-2300-3E1 | Компьютер с процессором Intel Atom E3845, пассивным охлаждением, разъемами 1 PCI+1 PCIe x4 и ОЗУ 4 ГБ DDR3L |
| MXC-2300-3S | Компьютер с процессором Intel Atom E3845, пассивным охлаждением, 3 разъемами PCI и ОЗУ 4 ГБ DDR3L |
| MXC‑2300‑3E1/no SEMA | Компьютер с процессором Intel Atom E3845, пассивным охлаждением, разъемами 2x PCI + 1x PCIex4, питанием 9-32 В постоянного тока, ОЗУ 4 ГБ DDR3L, BIOS с поддержкой Win 7, без контроллера SEMA |
| Модуль охлаждения MXC-2300 | Вентиляторный модуль охлаждения для серии MXC-2300 |
| Накопитель НЖМД 500 ГБ | Предустановленный НЖМД SATA 500 ГБ (0...+50 °C) |
| Накопитель SSD 32/64 ГБ | Предустановленный SSD MLC SATA 32/64 ГБ (0...+70 °C) |
| Накопитель CFast 32 ГБ | Предустановленный промышленный накопитель Compact Flash 32 ГБ (-40...+85 °C) |
| Адаптер переменного тока 100 Вт | Промышленный адаптер переменного тока 100 Вт (-20...+70 °C) |
| Адаптер переменного тока 90 Вт | Промышленный адаптер переменного тока 90 Вт (0...+50 °C) |
| Расширенный температурный диапазон | Опциональное экранирование для расширения диапазона рабочих температур компьютеров серии MXE-1300 до −20...+70 °C |
